可拆卸式工业机柜暗装铰链结构设计

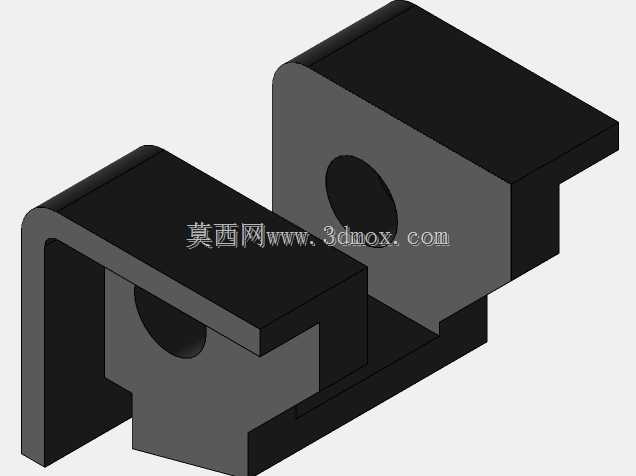

　　这款铰链结构主要面向工业电气机柜、户外设备机箱、小型自动化设备防护门的转动连接场景，在实际产线应用中，这类暗装式铰链常被用在需要保证门板外表面平整无突出、避免外部磕碰勾挂的设备上，比如车间内的低压控制柜门板、户外通讯设备箱侧门、小型精密检测设备的防护翻盖，都能看到同结构铰链的应用。从功能特性上看，该铰链采用分体式咬合结构，两个安装基座分别固定在门板与门框的安装位上，装配时无需从门板侧边穿入长销轴，直接将门板侧基座对准门框侧基座的卡槽推入即可完成咬合装配，后续设备维护需要拆卸门板时，只需将门板抬升一定高度就能让两个基座脱开，无需拧动全部安装螺丝，大幅降低现场运维的拆装效率。

　　设计过程中，两个基座的主体承力部分都做了等厚度的实体加强，基座上的销轴孔采用同轴度公差控制在0.02mm以内的通孔设计，装配后销轴与孔的配合间隙控制在0.05mm以内，既保证门板转动时无明显旷量，也不会因为间隙过小出现转动卡涩的问题。基座与安装面贴合的位置做了铣平处理，保证安装后基座与门板、门框的贴合面间隙不超过0.1mm，避免长期使用后因为贴合不实出现基座松动、门板下垂的问题。从安装边界来看，单个基座的安装面采用对称式沉头螺丝孔设计，适配M4规格的沉头安装螺丝，安装孔的中心距按照常规1.5mm厚度冷轧钢板机柜的安装标准设计，不需要在门板或门框上额外做沉台加工，直接在板材上冲压对应直径的通孔就能完成固定。

　　铰链转动的最大开启角度可以达到120度，转动过程中两个基座的边缘做了R2的圆角过渡，不会出现转动到极限位置时两个基座硬接触磕碰掉漆的问题，同时基座外侧的挡边结构可以在门板关闭时起到限位作用，避免门板关闭过度挤压门框内侧的密封胶条。在实际选型适配时，这款铰链单组的额定承重可以达到8kg，常规尺寸在400mm*600mm以内、厚度1.2-2mm的冷轧钢板门板，单扇门搭配2组该款铰链即可满足承重要求，不需要额外增加辅助支撑结构。针对户外使用场景，该结构的所有转角位置都做了圆弧过渡，没有容易积水的直角凹槽，配合表面喷塑处理后可以避免长期户外使用出现积水锈蚀的问题。

　　建模过程中，两个基座的咬合卡槽做了1.5mm的导入斜角，现场装配时即使门板与门框存在1mm以内的安装对位误差，也能顺利将两个基座卡合到位，降低现场安装的对位难度。销轴孔的位置距离基座安装面的高度经过反复校核，保证门板转动时不会和门框的侧边产生摩擦，门板与门框之间预留的3mm间隙刚好可以容纳常规的机柜密封发泡胶条，关闭门板后胶条的压缩量可以控制在30%左右，满足IP54防护等级的密封间隙要求。不同于外露式合页，这款暗装铰链安装完成后，从设备外侧完全看不到铰链结构，既可以提升设备外观的整体性，也能避免外部人员通过撬动铰链拆卸门板，提升设备的防破坏能力。在结构强度校核阶段，对基座的承力臂位置做了应力仿真，在承受1.5倍额定承重的静载荷时，最大应力出现在销轴孔的边缘位置，数值远低于常用冷轧钢板的屈服强度，长期使用不会出现塑性变形导致门板下垂的问题。针对不同厚度的门板，该结构可以通过调整基座安装面的垫片厚度来适配，不需要重新开模制作基座，适配1mm到3mm厚度范围内的门板安装需求。
