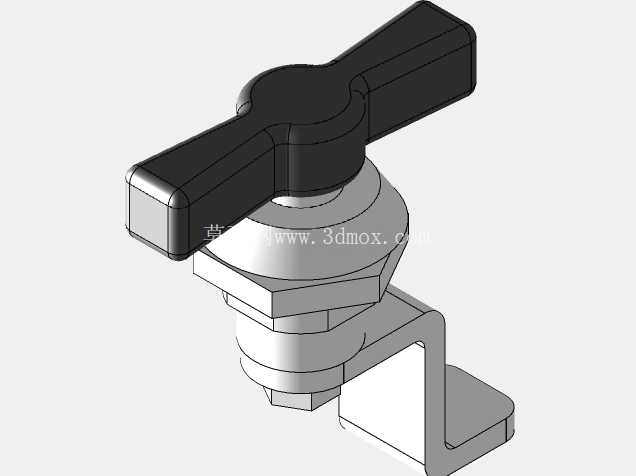

T型手柄翼型旋钮压紧式柜门锁结构

　　这款T型手柄锁具常被用于工业控制柜、户外设备机柜、小型配电箱以及需要频繁启闭的检修舱门场景，相比普通弹子锁，它不需要额外配套钥匙，操作人员徒手就能完成启闭操作，在车间日常巡检、设备临时调试的场景下，能大幅减少找钥匙、掏钥匙的冗余动作，提升运维效率。从结构功能上看，这款锁采用旋转压紧的工作逻辑，手柄旋转90度即可带动锁舌完成锁止与解锁动作，锁止状态下锁舌勾住安装背板的折边，能提供足够的压紧力，避免柜门因为设备运行振动出现松脱、缝隙过大的问题，同时锁体中部的六角锁紧螺母可以适配不同厚度的门板安装需求，调整螺母在锁体螺纹段的位置，就能匹配1mm到5mm区间的门板厚度，不需要额外定制锁体长度，适配性更强。

　　设计层面上，手柄采用翼型T型结构，两个延伸的握臂完全贴合人手握持的发力角度，即使操作人员佩戴劳保手套，也能稳稳施力旋转，不会出现打滑脱手的问题；手柄与锁芯转轴的衔接位置做了加厚过渡处理，避免频繁施力旋转导致的手柄根部应力断裂，长期反复使用也不会出现结构开裂。锁体的安装边界非常规整，门板上只需要开出对应直径的圆形安装孔，将锁体从门板外侧穿入，在门板内侧拧上六角锁紧螺母就能完成固定，不需要额外做沉孔、铣槽等复杂机加工工序，普通钣金车间用常规开孔工具就能完成安装位加工，大幅降低门板的加工成本。

　　锁舌部分采用L型折弯结构，锁止时旋转到与门框折边平行的位置勾住门框，解锁时旋转90度与门框折边垂直，就能完全脱离勾合位置，柜门可以正常开启，锁舌的伸出长度可以根据门框与门板的间隙做小幅调整，避免因为钣金加工误差出现锁止过松或者卡滞的问题。锁体与门板接触的位置做了台阶限位结构，安装后台阶面完全贴紧门板外侧表面，既可以保证锁体安装后不会出现径向窜动，也能在户外使用场景下阻挡大部分灰尘、溅水从安装孔缝隙进入柜体内部，配合柜体本身的密封条，能满足一般户外设备的防护需求。

　　从实际选型角度看，这类锁具适合用在不需要高防盗等级、但需要频繁启闭、操作便捷性要求高的工业设备舱门上，相比带钥匙的锁具，它的操作步骤更少，运维效率更高，相比平面按压式锁具，它的施力力矩更大，锁止后的压紧力更强，能更好地抵消设备运行带来的振动，避免柜门自行松脱。建模过程中需要重点关注几个配合尺寸：一是锁体安装段的外径与安装孔的配合间隙，控制在0.1mm到0.2mm之间，既方便安装时穿入，也不会因为间隙过大出现锁体晃动；二是锁舌旋转的行程限位，要保证旋转90度时刚好到达锁止位置，不会出现过转导致锁舌脱离门框勾合位的问题；三是手柄旋转时与门板表面的间隙，要预留至少1mm的空隙，避免旋转过程中手柄刮蹭门板表面的喷涂层，长期使用磨掉漆面导致门板锈蚀。另外锁体的转轴部分做了径向定位结构，手柄旋转时不会出现轴向窜动，保证操作手感的一致性，不会因为使用时间长出现转轴松垮、手柄晃荡的问题。
