M5规格螺丝扣拉杆结构三维设计

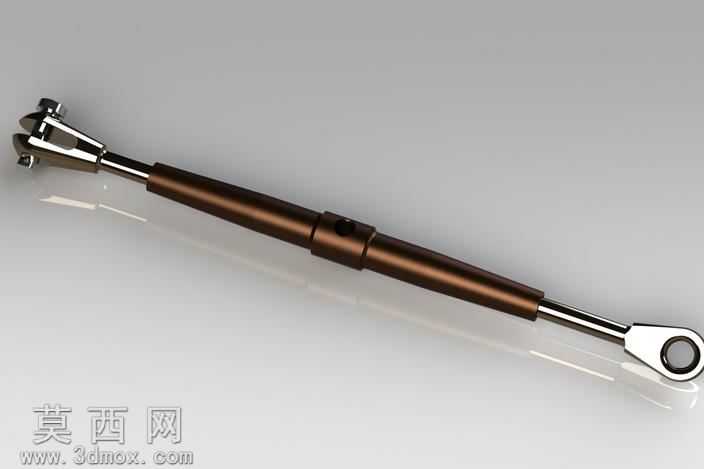

本作品为M5规格螺丝扣拉杆结构的三维建模成果，建模过程中严格遵循机械设计的尺寸规范，先通过草图绘制勾勒出两端连接头、中间杆身的基础轮廓，针对两端不同的连接结构分别进行特征建模：一端为叉形铰接结构，精准还原了铰接部位的销轴孔位、夹持间隙的尺寸细节，保证铰接活动的合理空间；另一端为单耳吊环结构，严格控制吊环内孔的同轴度与端面平整度，满足装配对接的精度要求。中间杆身采用分段式结构设计，分别对应金属光杆段、棕色包覆段与中间调节环结构，建模时通过旋转、拉伸、切除等基础特征完成主体构建，再对各段衔接处做圆角过渡处理，避免应力集中的结构缺陷。材质渲染阶段，针对不同部件匹配对应的材质属性：金属杆身与两端连接头采用抛光金属材质，调整反射率与粗糙度参数还原金属表面的冷冽光泽与细微磨砂质感；中间棕色包覆段采用哑光硬质包覆材质，调整漫反射参数模拟非金属材质的温润质感，同时添加细微的表面纹理提升真实感；中间调节环做深色金属质感处理，与两端亮面金属形成视觉层次区分。结构设计上充分考虑该构件的实际使用场景，两端的连接结构可分别适配不同的对接部件，中间杆身的分段设计既兼顾了结构强度，也通过材质区分提升了握持或装配时的辨识度，各部件的装配间隙经过反复校验，保证虚拟装配时无干涉问题，整体模型的细节还原度高，可用于机械结构演示、装配教学、产品方案展示等多种场景，建模过程中对每一处倒角、孔位、衔接面都做了精细化处理，避免出现破面、特征缺失等建模问题，保证模型的可编辑性与导出通用性。
