辊式自动涂胶输送一体化工业设备结构

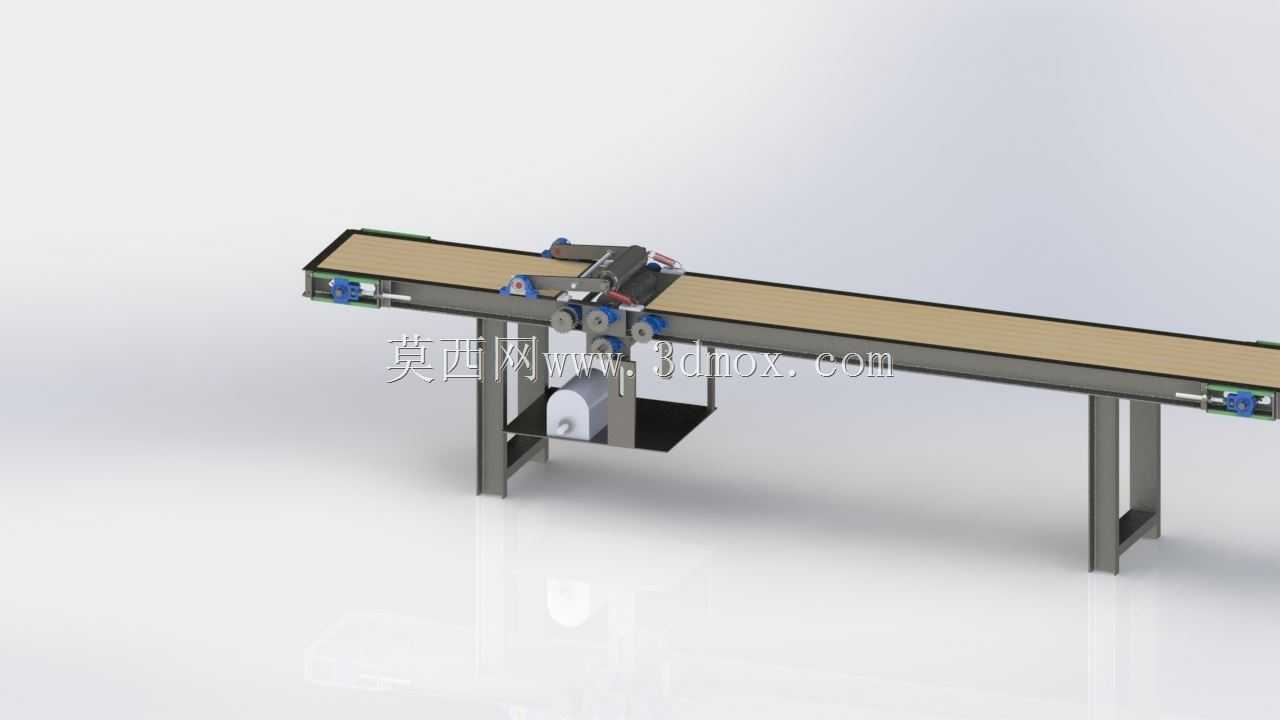

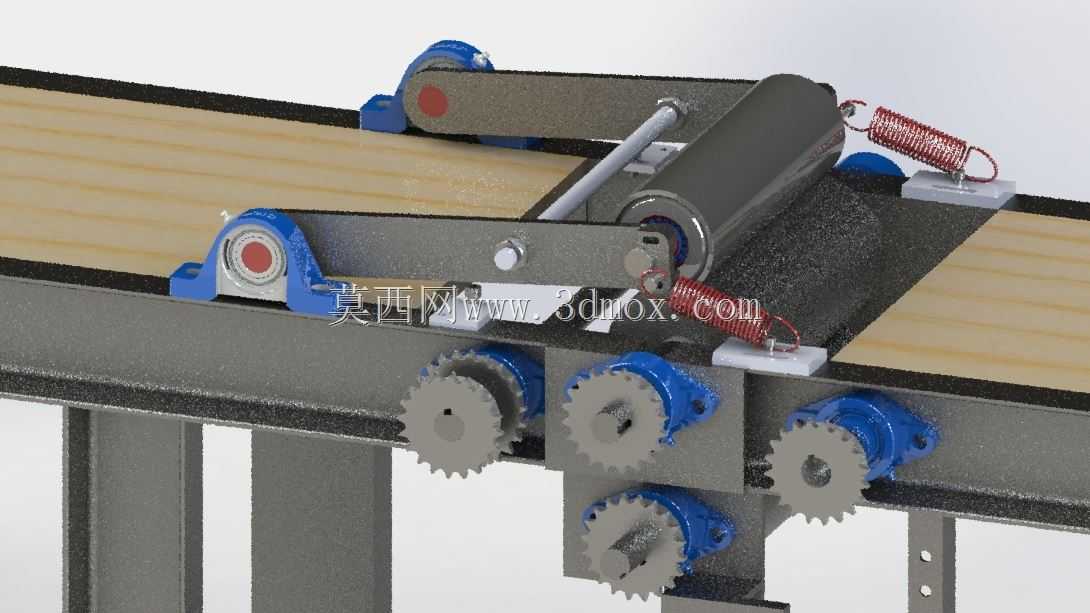

　　这套辊式涂胶输送设备，主要面向平面类工件的连续化胶粘涂布作业场景，在纸品包装、木质板材加工、皮革复合、薄型金属片材表面预处理这类需要均匀施胶的产线中十分常见，区别于人工刷胶、手动滚胶的作业模式，设备将工件输送与胶层涂布功能整合在同一机架上，能够在工件连续行进的过程中完成恒定厚度的胶层涂覆，省去了工件反复转运、对位的辅助工序，能有效匹配中等节拍的连续生产需求。从结构布局来看，设备采用分段式水平输送台作为承载基础，输送台面采用平整的硬质耐磨板材作为支撑面，两侧设置可调式限位挡条，能够根据待加工工件的宽度调整挡边间距，避免工件在行进过程中出现偏移、跑偏的问题，适配宽度在一定区间内的平板类工件加工，不需要针对单一尺寸工件定制专属工装。设备核心的涂胶执行单元设置在输送段中部位置，采用多辊协同的结构设计：其中涂胶主辊直接接触工件表面，通过精确控制辊面与输送台面的间隙，来控制涂覆在工件表面的胶层厚度，间隙调整采用偏心凸轮锁紧结构，调整完成后可以通过侧面的锁止机构固定位置，避免设备运行过程中出现间隙变动导致胶层厚度不均的问题；均胶辊与涂胶主辊平行贴合设置，能够将涂胶辊表面携带的胶粘剂均匀铺开，避免辊面胶量堆积导致的局部涂胶过厚、流挂问题；压合辅助辊设置在涂胶单元出料侧，能够在工件完成涂胶后提供适度的下压力，保证涂胶后的工件与输送台面保持贴合，避免工件翘曲影响后续工序的对接。

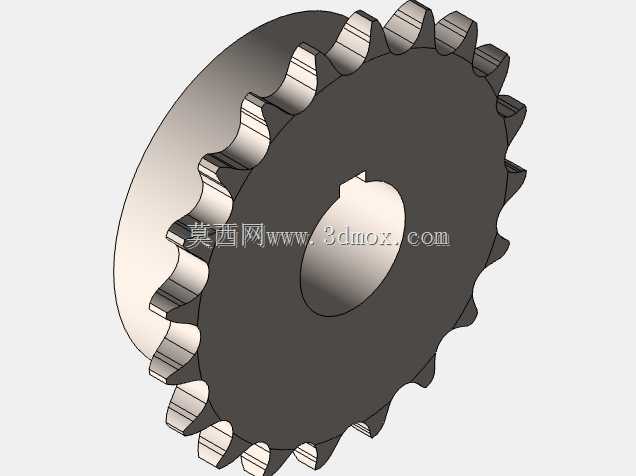

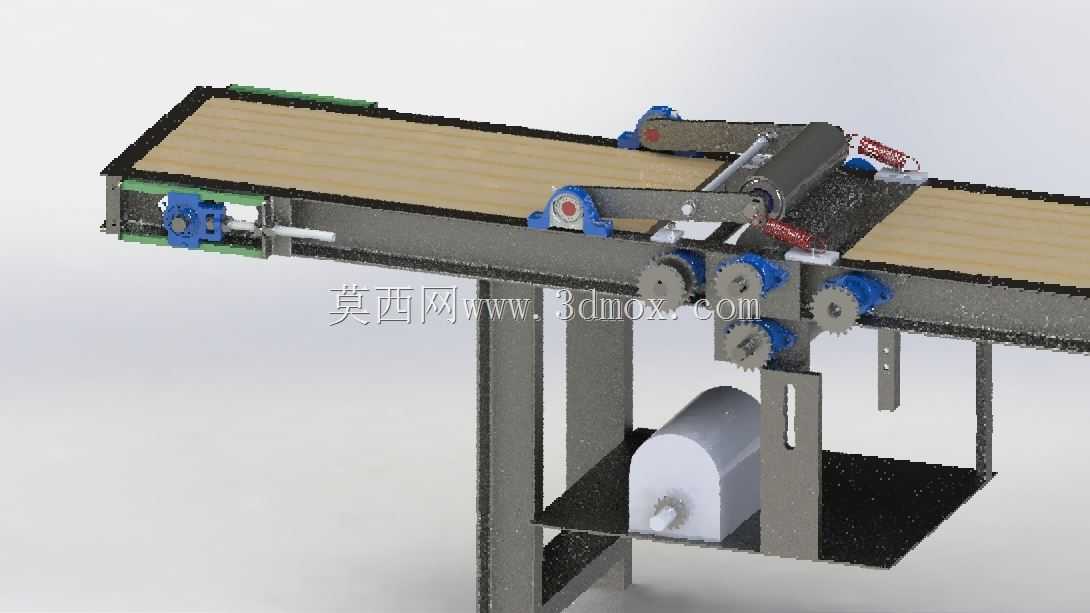

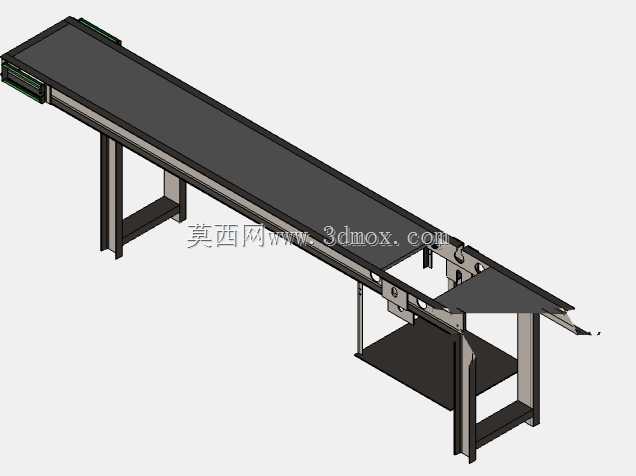

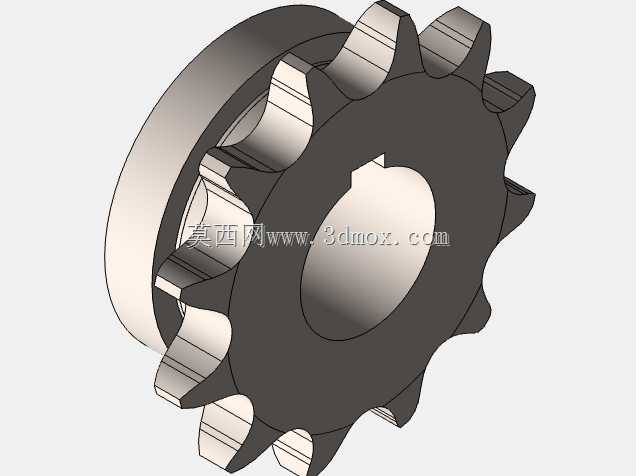

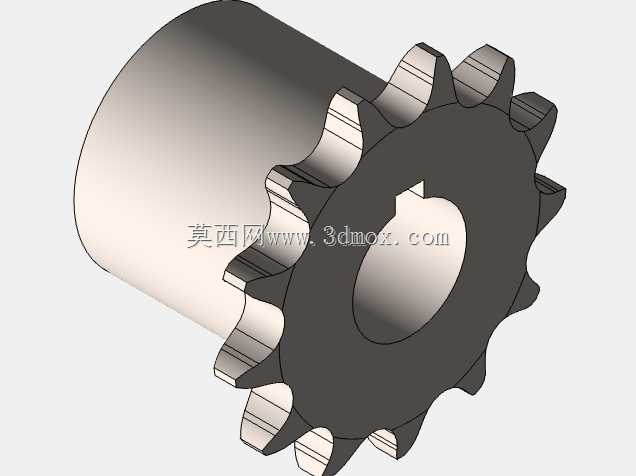

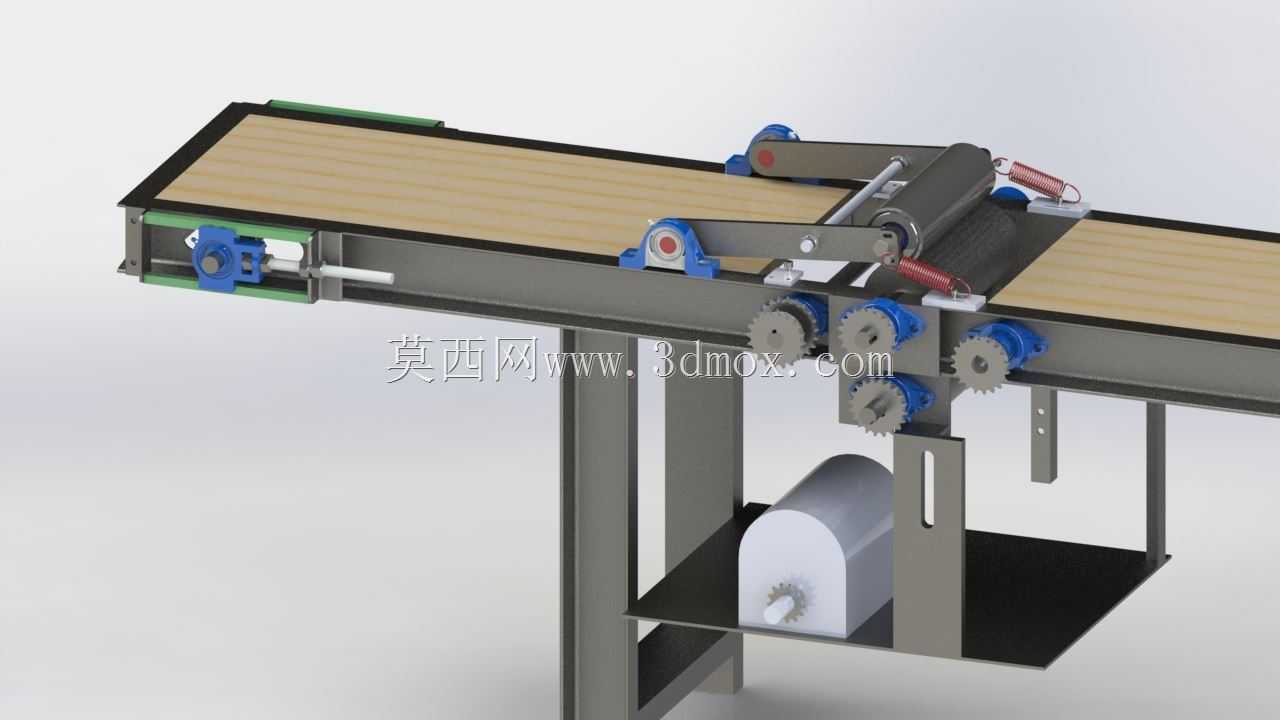

　　设备的动力传递采用齿轮组集中传动的布局，驱动电机设置在机架下部的安装托板上，电机输出端通过减速齿轮组将动力同步传递给输送辊与涂胶辊组，保证输送速度与涂胶辊的线速度保持严格匹配，避免速差导致的胶层拉花、涂覆错位问题，所有传动齿轮都采用外露式安装布局，方便日常维护时的润滑、检修与零件更换，不需要拆解大量壳体结构就能完成常规保养作业。机架采用标准型钢焊接成型，底部设置可调式支撑脚，能够根据安装地面的平整度调整设备整体水平度，保证输送台面的平面度误差控制在合理区间内，避免工件行进过程中出现爬坡、卡顿的问题；设备侧面预留了胶粘剂存储单元的安装位，可以根据使用的胶水类型选配对应的供胶装置，实现连续自动补胶，减少人工频繁加胶的工作量。

　　从安装边界来看，设备整体为长条形水平布局，不需要额外搭建高空安装平台，只需要在产线预留对应长度的水平安装空间，将设备进出料端分别对接上料工位与后续的复合、烘干工位即可完成产线集成，设备进料端的高度与常规工作台面高度匹配，操作人员可以直接在进料端完成工件上料，不需要额外增设提升、转运辅助机构。在实际使用过程中，这套设备能够适配多种粘度的水性胶粘剂、溶剂型胶粘剂的涂覆作业，通过更换不同表面材质的涂胶辊，还可以适配不同材质工件的涂胶需求，比如表面包胶的涂胶辊适合木质板材、皮革这类软质基材的涂胶，金属光面辊适合薄金属片、硬质纸板这类表面平整的硬质基材涂胶。

　　设备的涂胶单元设置了快速拆装结构，当需要更换胶水类型或者清理辊面残留胶料时，不需要复杂的工具就能将涂胶辊组整体拆下，大幅缩短换产、清洁的停机时间。在设计过程中，充分考虑了工业现场的维护便利性，所有转动部位的轴承都采用标准通用型号，出现磨损时可以快速采购替换，不需要定制特殊规格零件；传动部位的齿轮模数选择兼顾了传动强度与运行平稳性，正常负载运行下不会出现明显的振动与噪音，能够满足车间常规作业环境的使用要求。设备下部的空余机架空间可以用来安装电气控制元件、供胶泵等附属部件，不需要额外增设独立的电气柜，进一步压缩了设备的整体占地面积，适合中小型加工车间的产线布局使用。
