RM85系列六针微型工业继电器结构

在工业控制回路的设计选型中，这类六针微型继电器是极为常见的低压控制元件，常被布置在PCB控制板、小型分布式IO模块、设备操作回路的信号转接节点上，承担小功率负载通断、控制信号隔离、弱电触发强电回路的核心作用，相比同电流等级的接触器，它的体积更小，适配板载安装的紧凑布局需求，能在有限的电控箱空间内完成多回路的信号切换，不会占用过多安装位。

从实际使用场景来看，这类继电器常应用在小型自动化设备的控制板、楼宇自控的信号采集模块、低压配电的二次回路、工业传感器的输出转接环节，比如流水线工位的到位信号转接、小型电磁阀的通断控制、指示灯回路的切换，都能看到同结构产品的身影，它的触点额定负载适配AC250V 16A的常规小功率回路，能直接驱动小型电磁阀、交流接触器线圈、指示灯这类常见负载，不需要额外加装中间放大元件，减少回路的接线节点。

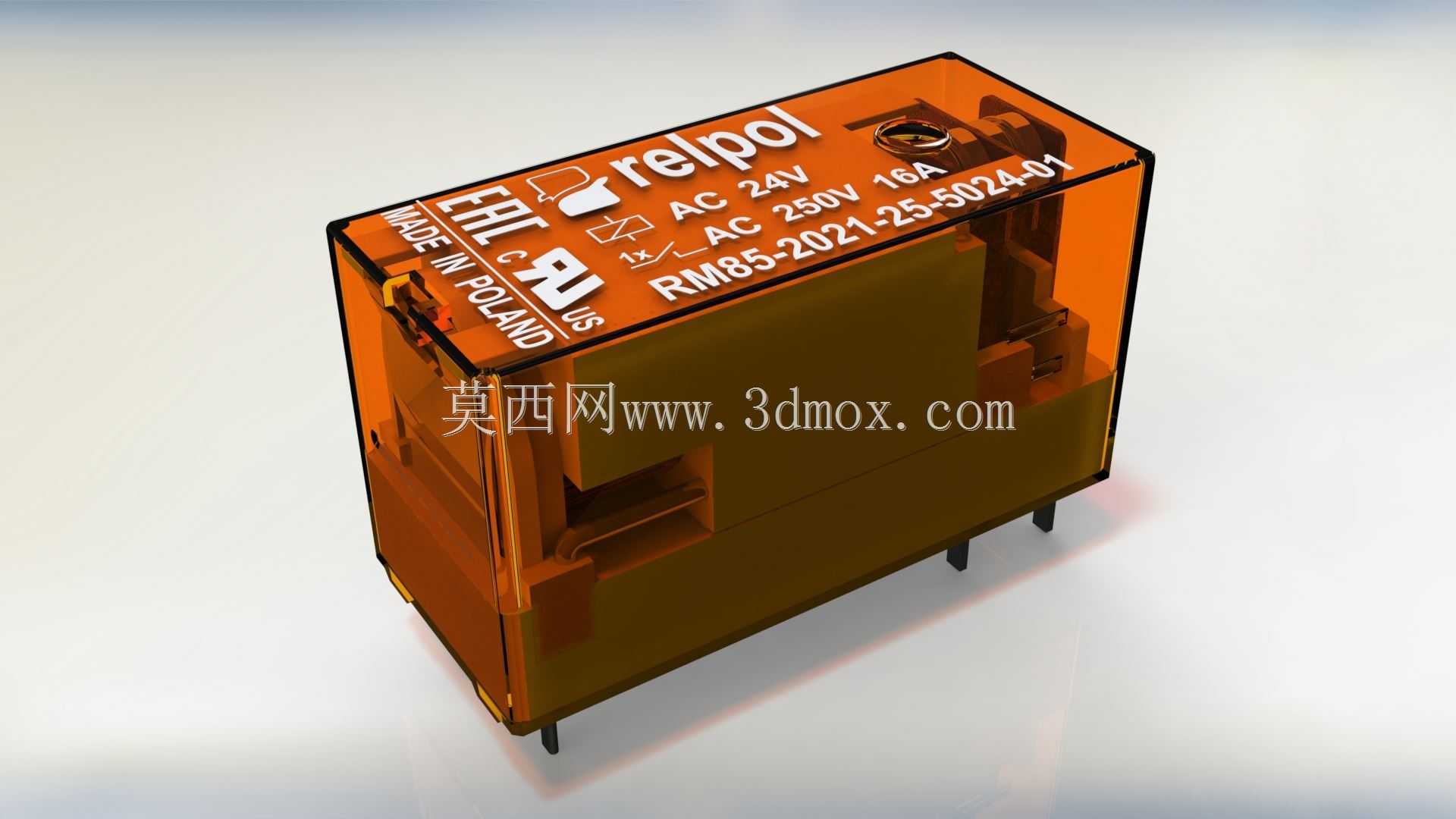

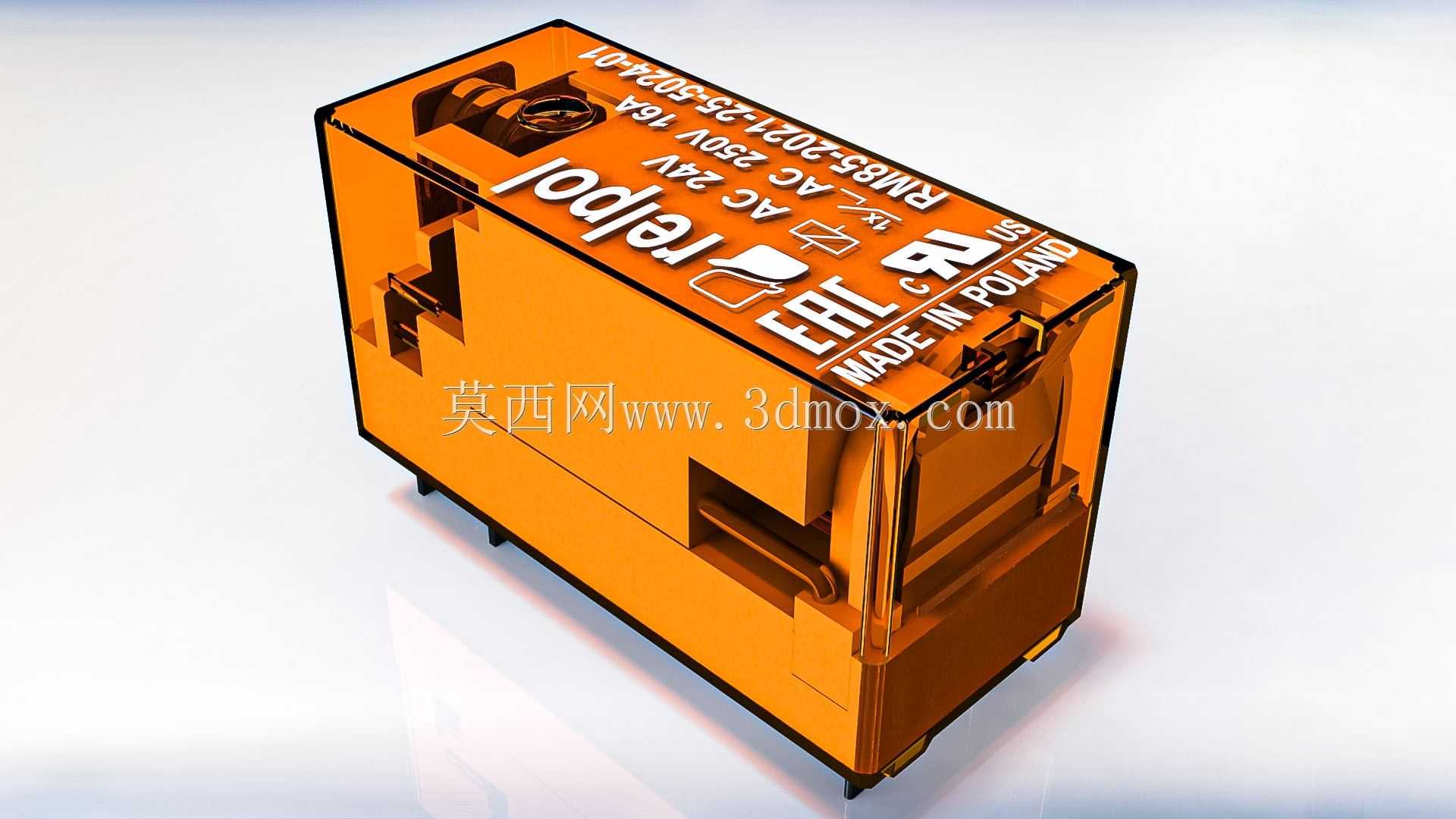

从结构设计思路来看，这款继电器采用橙色半透明工程塑料外壳，一方面可以通过外壳直观观察内部触点的吸合状态，方便现场运维人员快速判断回路工作状态，另一方面工程塑料材质具备良好的阻燃性能与绝缘强度，能满足低压电器的绝缘防护要求，避免相邻元件之间的电弧短路风险。外壳上的标识区域直接模印了触点参数、产地、认证标识，不需要额外粘贴标签，避免长期使用后标签脱落导致参数无法辨识的问题。

安装边界方面，这款继电器采用六针直插式引脚设计，引脚间距符合PCB板载安装的通用标准，能直接焊接在对应规格的印刷电路板上，也可以适配配套的继电器底座实现导轨安装，引脚的长度与直径经过匹配设计，既能保证焊接后的机械强度，也能避免插装时引脚弯折导致的焊接不良。产品整体外形为方正的立方体结构，侧面预留的卡扣结构可以和同系列产品紧密并排安装，在多回路集中布置的板卡上，能最大化利用PCB的板面空间，不会因为外形的不规则出现安装间隙浪费。

功能特性上，这款继电器的触点采用抗熔焊的合金材质，能承受一定程度的浪涌电流冲击，在频繁通断的感性负载场景下，能保持稳定的触点接触电阻，减少接触不良导致的回路故障。内部的电磁驱动机构经过优化，线圈功耗控制在较低水平，长时间通电工作时不会出现过度发热的问题，适配设备长期连续运行的工况要求。外壳的密封结构能阻挡一定程度的粉尘侵入，在普通工业车间的环境下不需要额外加装防护外罩，就能满足日常使用的防护要求。

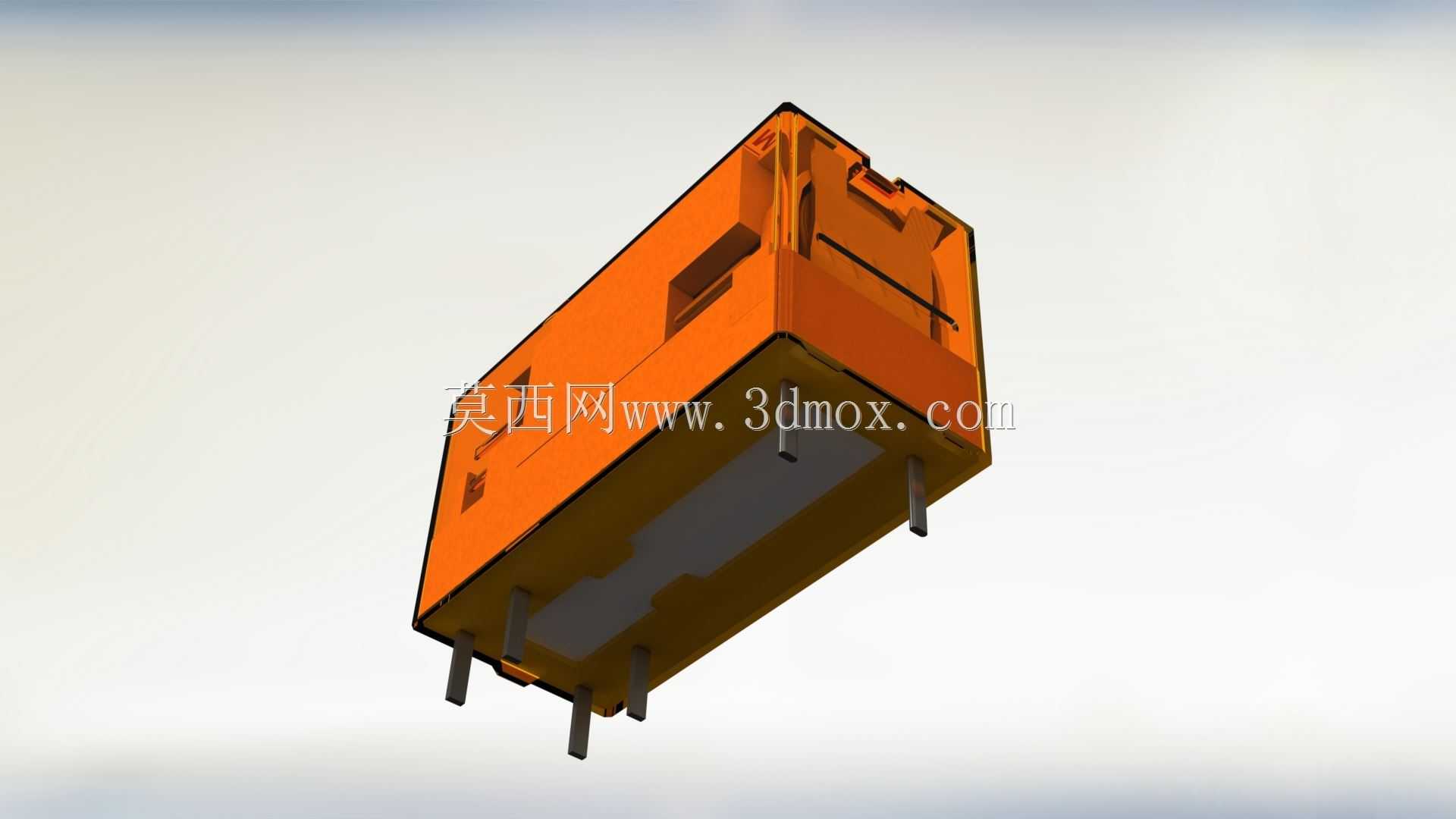

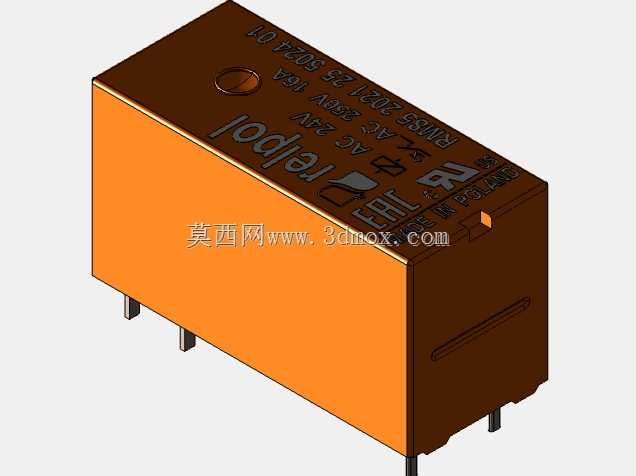

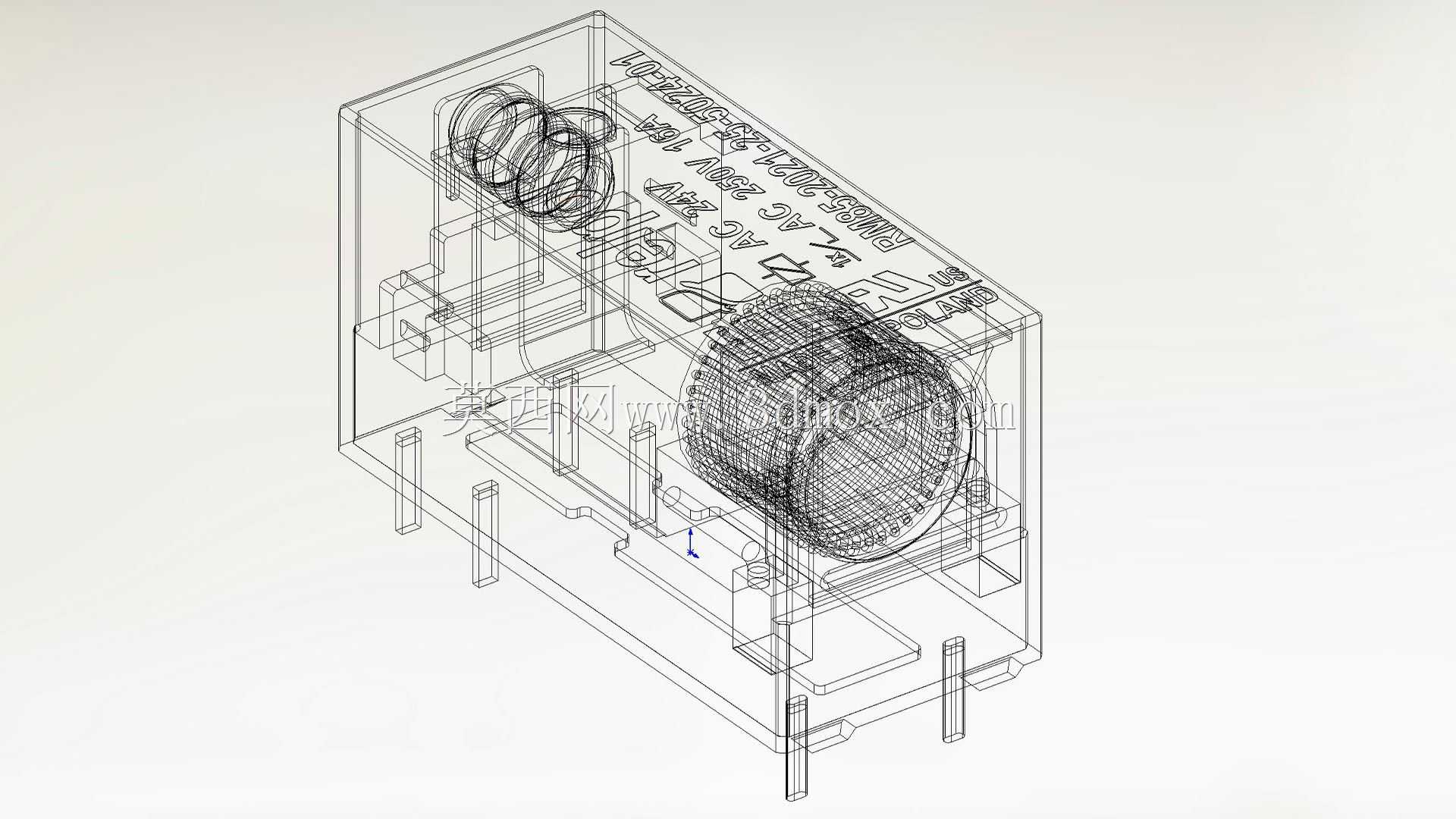

在三维建模的细节处理上，这款模型还原了产品的所有外部结构特征，包括外壳的卡扣细节、引脚的排布位置、表面标识的凹凸纹理、顶部的测试按钮结构，这些细节能帮助结构设计人员在进行PCB布局、电控箱排布时，准确预留安装空间，避免出现元件干涉、安装位不足的问题。比如在设计控制板时，可以直接调用模型核对引脚的焊盘位置、元件与周边电容、端子的安全间距，不需要反复核对二维图纸的尺寸参数，提升布局设计的效率。在进行整机的布线模拟时，也能通过模型直观判断继电器与周边线束、线槽的位置关系，提前规避装配时的干涉问题。

从实际选型的角度来看，这类微型继电器的外形尺寸一致性较高，不同品牌同规格产品的安装引脚基本兼容，但外壳的细微尺寸差异会影响多联安装的排布密度，准确的三维模型能帮助设计人员在选型阶段就确认产品的适配性，避免打样后出现元件无法装配的问题。尤其是在紧凑型控制设备的设计中，每毫米的板面空间都需要精准利用，准确的元件模型是完成高密度布局的基础，能减少后期改板的次数，缩短产品的开发周期。
