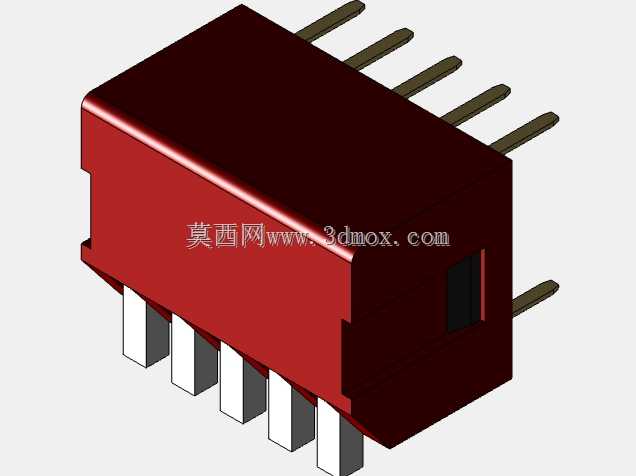

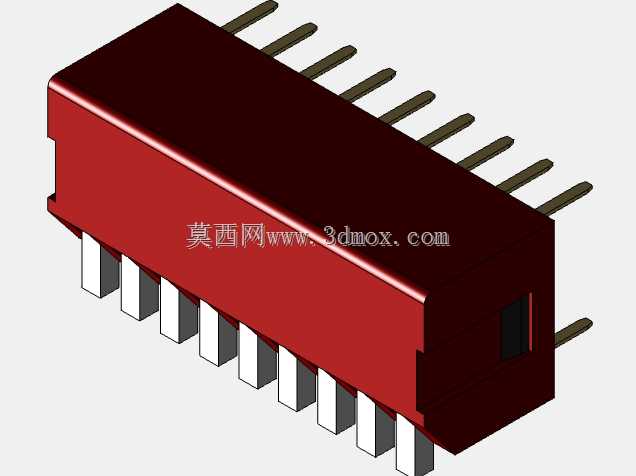

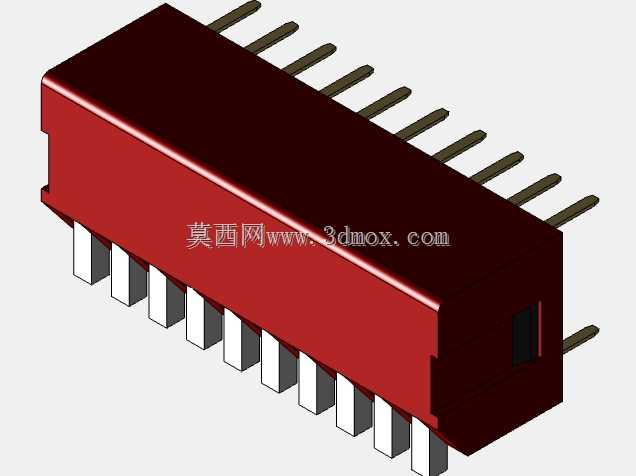

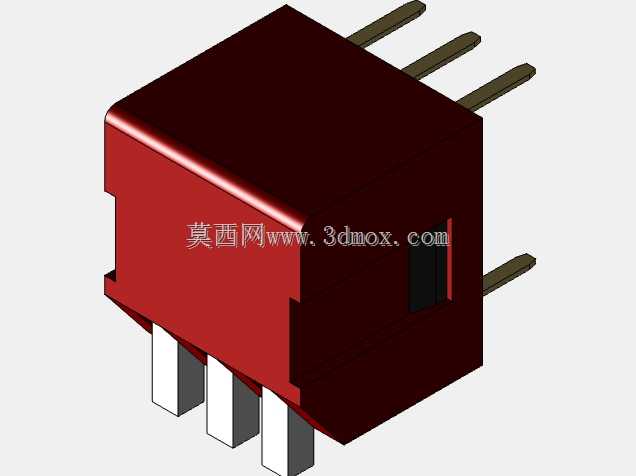

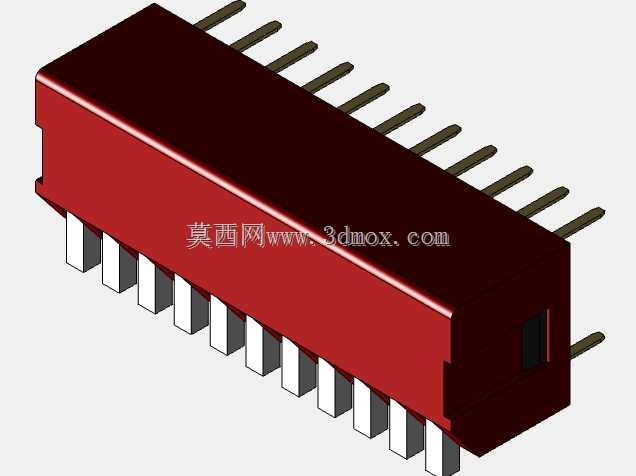

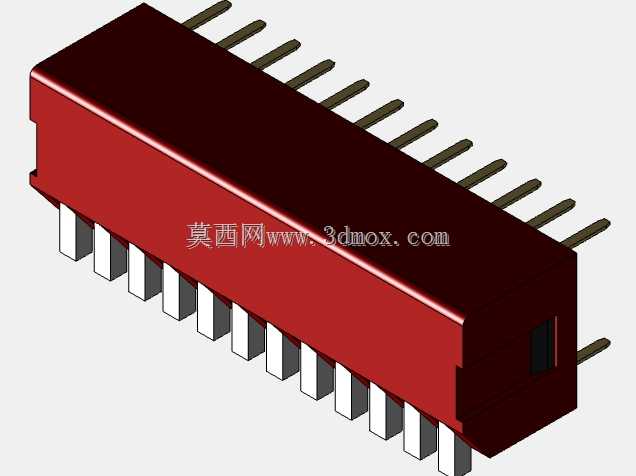

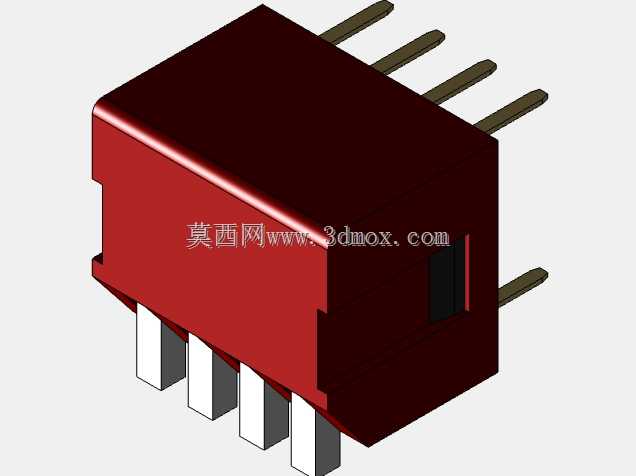

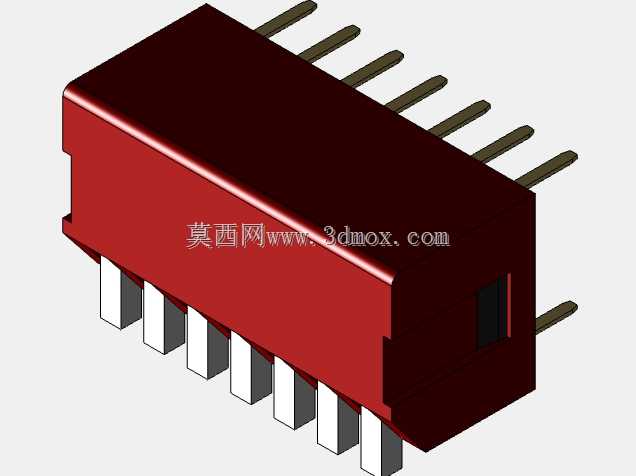

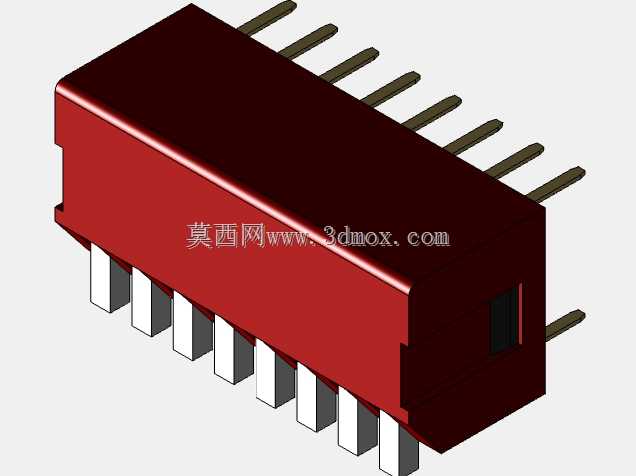

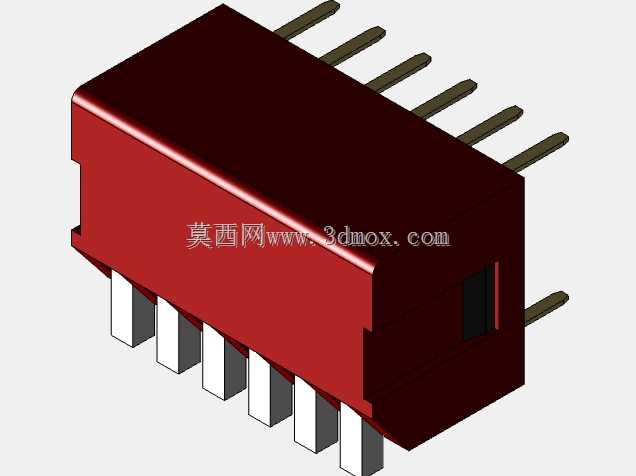

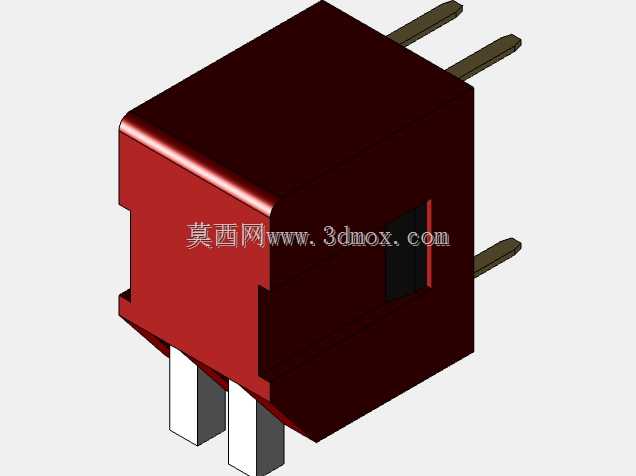

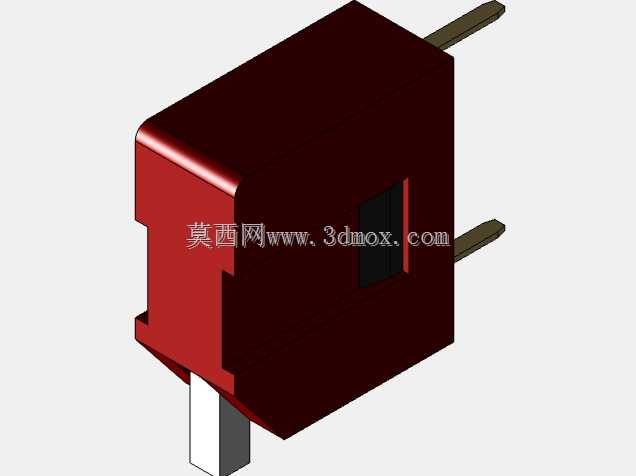

DS1040系列琴键式拨码开关三维结构

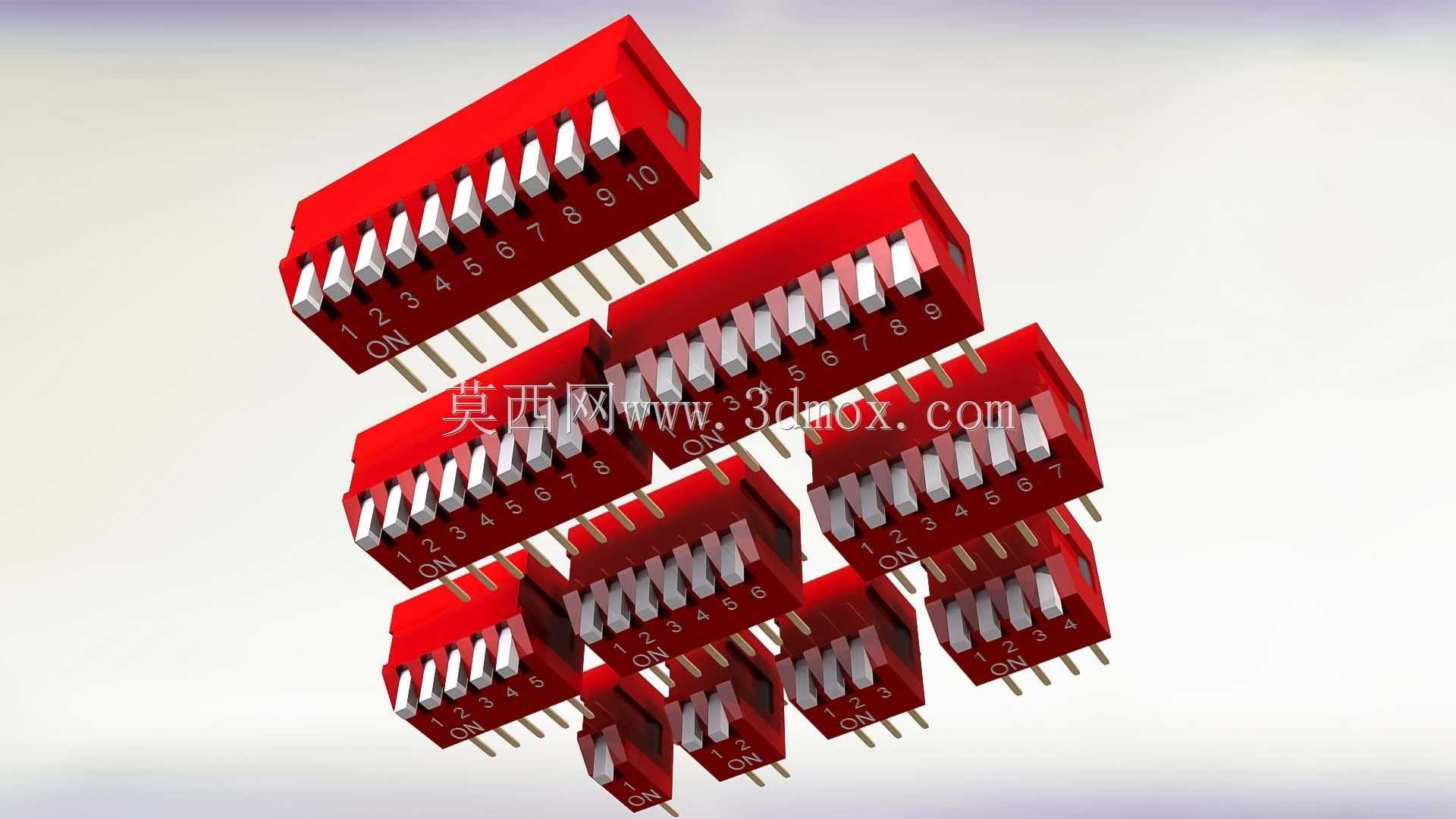

　　做PCB封装设计的时候，首先要卡准安装边界：这类直插DIP封装的拨码开关，引脚间距严格遵循2.54mm标准直插排针间距，对应PCB上的焊盘孔径要匹配引脚直径，通常设置0.8mm的金属化孔，焊盘外径1.5mm，避免波峰焊时出现虚焊、连锡问题；不同极数的开关本体长度随位数线性变化，1位款本体长度仅7.6mm左右，12位款长度接近32mm，本体宽度统一为10mm，安装高度从PCB板面算起到拨码键帽顶端约9.8mm，布局时要注意和周边电解电容、接插件的高度间隙，预留至少2mm的操作空间，方便调试人员用指尖或者镊子拨动键帽，不会被周边元件卡滞。在工控板卡、消费电子主板、测试治具的硬件设计环节，板载地址配置、功能档位切换的场景里，直插式琴键拨码开关是应用极广的板级元件，DS1040系列覆盖1位到12位的全极数规格，能适配不同位数的地址编码需求，从单路功能通断控制到12位二进制地址配置都能覆盖，不用额外外接编码电路，直接通过引脚电平变化就能输出开关状态信号，大幅简化板载逻辑配置的硬件设计。

　　从功能特性来说，这款琴键式拨码开关采用侧拨琴键结构，每个拨码位对应独立的常开常闭触点，拨到ON位置时对应引脚连通，拨到数字标识侧时断开，每个键帽上都有清晰的数字位号和ON方向标识，生产调试时不用对照丝印就能快速识别开关状态，触点采用镀金材质，接触电阻低于20mΩ，能通过100mA以内的直流小信号，适配3.3V、5V的常规板载逻辑电平，不会出现触点氧化导致的电平漂移问题，机械寿命能达到1万次以上的拨动循环，满足设备全生命周期内的调试、配置操作需求，不会因为多次拨动出现触点接触不良的问题。

　　设计三维模型的时候，首先要还原真实的装配细节：红色阻燃PBT材质的本体外壳要做细微的磨砂纹理，还原注塑件的表面质感，每个白色的琴键键帽要做0.3mm的凸起防滑纹理，对应每个键帽下方的滑动触点结构要做简化的内部限位结构，保证键帽的滑动行程和实际产品一致，行程约1.5mm，拨到两端位置时有明显的卡位手感；直插引脚要做0.5mm直径的圆柱结构，引脚长度统一为3.2mm，露出本体底部的长度刚好对应波峰焊的吃锡深度，引脚位置和标准DIP封装的坐标完全对齐，导出到PCB设计软件时能直接匹配封装库，不用重新调整坐标。

　　实际选型应用的时候，要注意不同极数的开关不能混用焊盘，比如4位款的焊盘长度和8位款差了10.16mm，布局时如果预留了多规格兼容的位置，要在丝印层标注清楚对应型号的安装范围；另外这类开关的安装方向要注意，ON标识的方向尽量朝向板卡的调试侧，方便操作人员观察状态，不要把拨码面朝向机箱内壁或者被散热片遮挡，否则后期调试需要拆机才能操作，大幅增加维护成本。在做整机结构校核的时候，还要注意开关上方的壳体开孔尺寸，开孔要比开关本体的拨码区域每边大1mm，既不会让开关露出壳体太多影响外观，也能保证拨码操作时指尖有足够的活动空间，不会被壳体边缘卡住；如果是在有防尘要求的设备里使用，还要在开关位置加贴透明的PET保护膜，不影响观察状态的同时阻挡灰尘进入触点间隙，避免长期使用后触点积灰导致接触不良。建模时还要注意细节还原：本体侧面的定位凸台要做出来，对应PCB上的定位孔，过波峰焊时能防止开关浮高移位，每个键帽上的数字凹印要做0.1mm的深度，还原激光打标的标识效果，引脚末端要做轻微的倒角，对应实际元件引脚的加工工艺，方便插件时顺利插入PCB焊盘，不会出现引脚顶弯的问题。
