通孔直插式功率晶体管封装结构

这套封装结构覆盖了当前中小功率电源、工控驱动板卡上最常用的几类通孔插装晶体管封装形态，做结构设计时经常会碰到这类器件的布局干涉、安装孔位匹配、散热片适配问题，很多新手工程师在做PCB布局或者整机结构排布时，容易忽略这类直插器件的引脚伸出长度、本体塑封高度、安装固定孔的位置公差，导致后期打样后出现器件装不进去、散热片贴不平、引脚和周边结构件短路的问题。

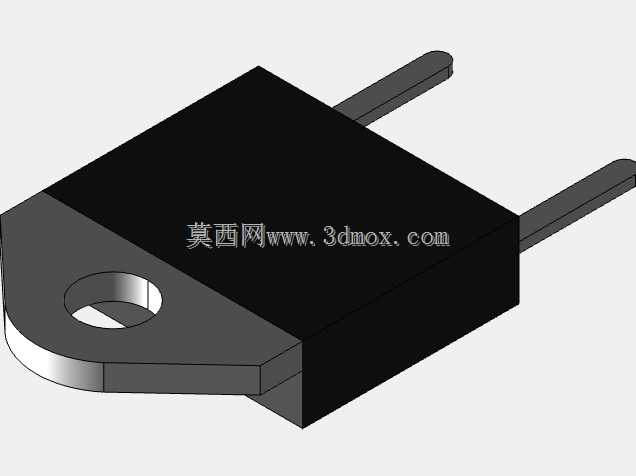

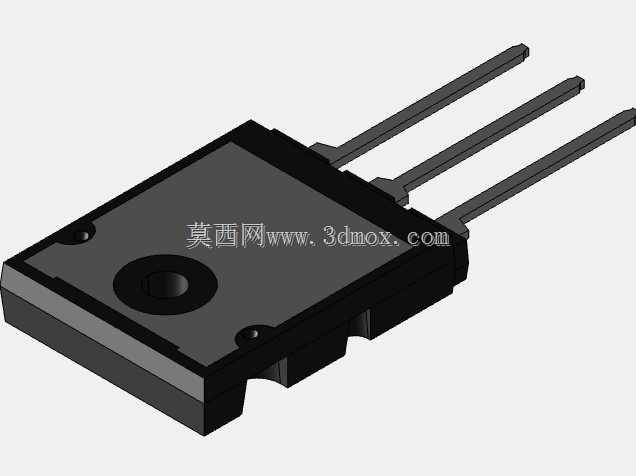

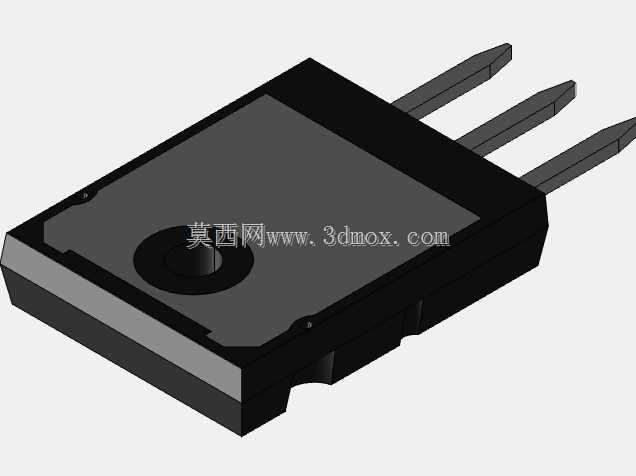

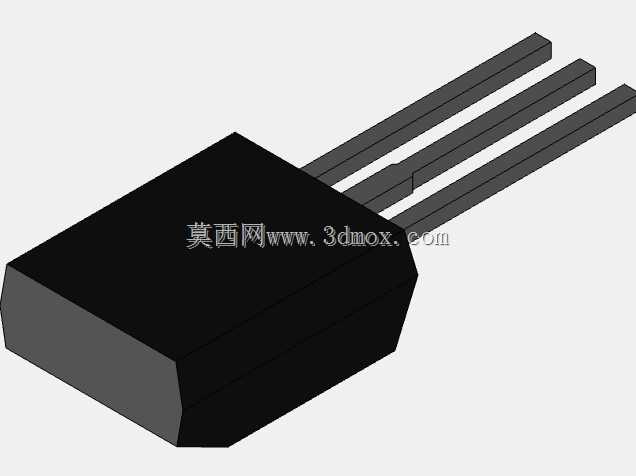

从实际应用场景来看，这类通孔封装的晶体管主要用在工频电源整流、开关电源次级整流、电机驱动桥、功率放大回路里，相比贴片封装的同规格器件，通孔插装的结构在焊接时可以承受更大的热冲击，引脚和PCB的结合强度更高，在有振动的工业设备、车载供电模块、大功率充电机里应用占比一直不低。不同封装的电流承载能力差异很大，比如TO-3P封装的器件通常可以承载30A以上的持续电流，本体背面的金属散热面直接和外接散热片贴合，安装时需要注意绝缘片的厚度公差，避免散热片和器件金属背板短路；而SOT-399、SOT-199这类小尺寸封装的器件，通常用在小信号驱动、低压控制回路里，本身不需要额外加装散热片，布局时只需要预留出引脚折弯的空间，避免和周边电容、电阻的本体产生干涉。

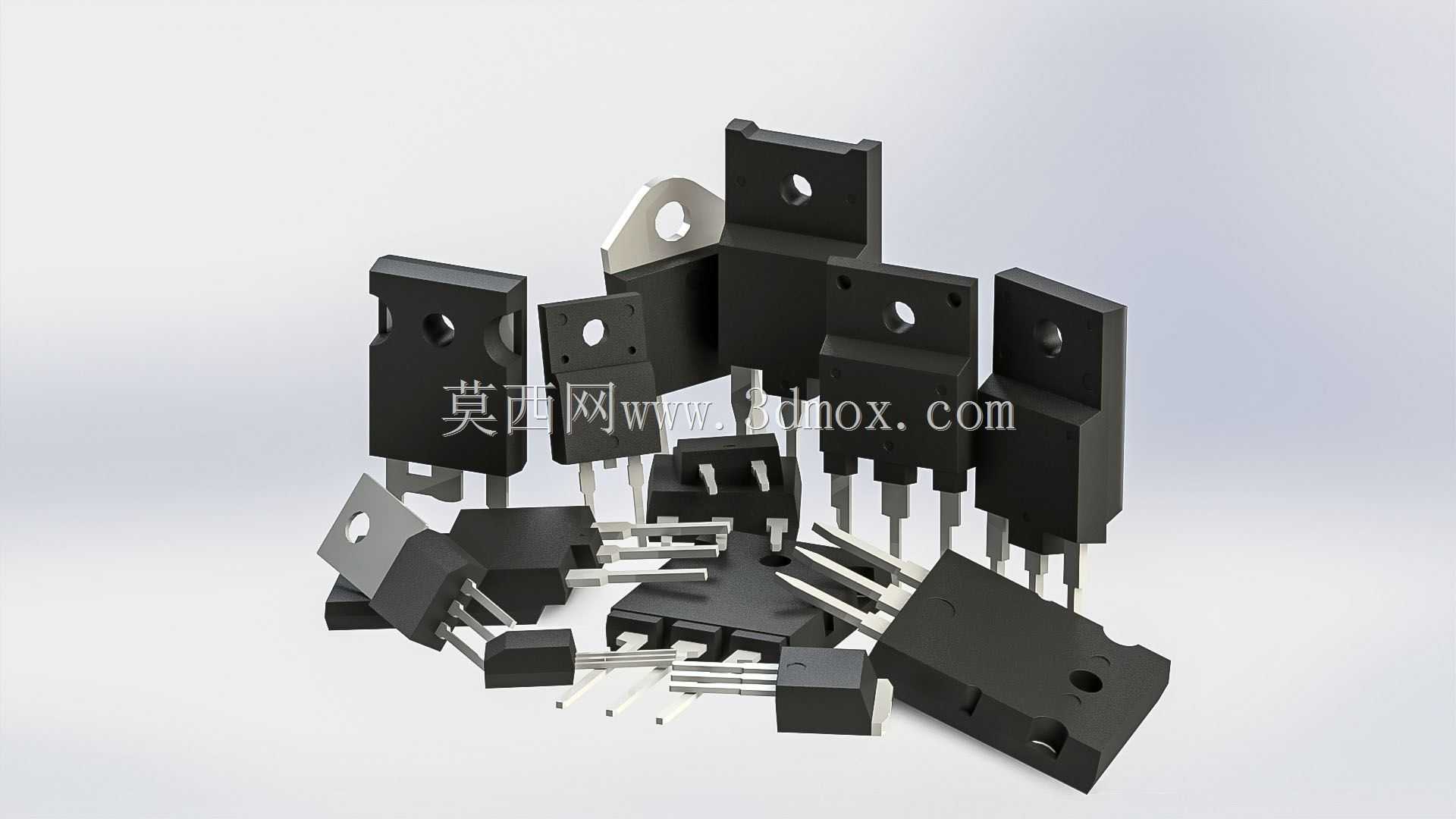

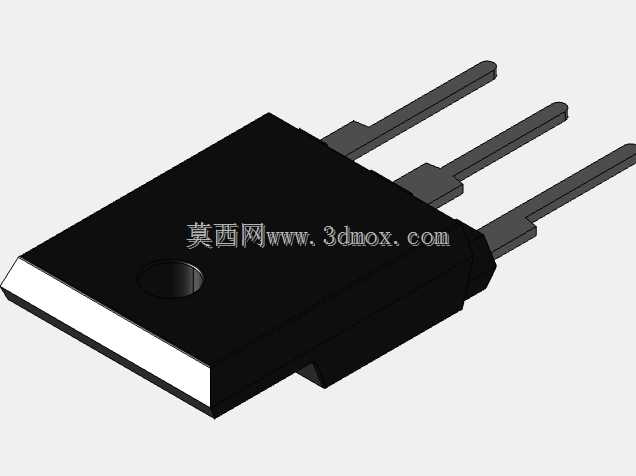

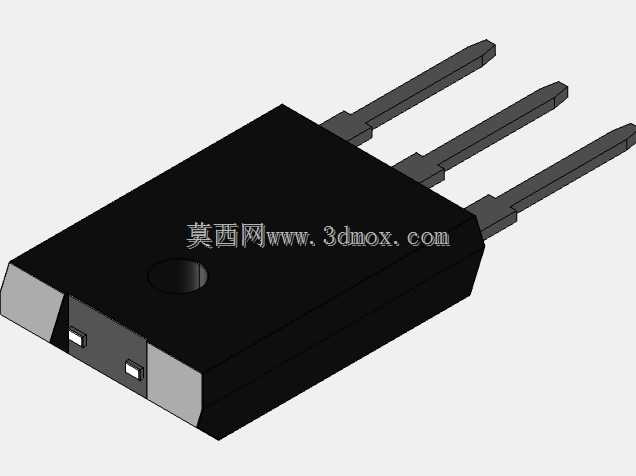

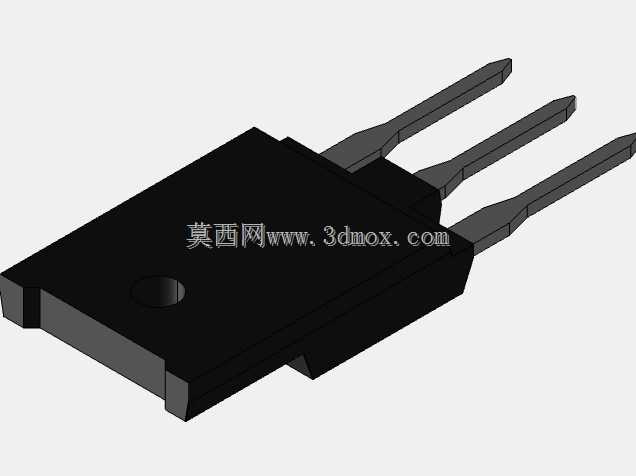

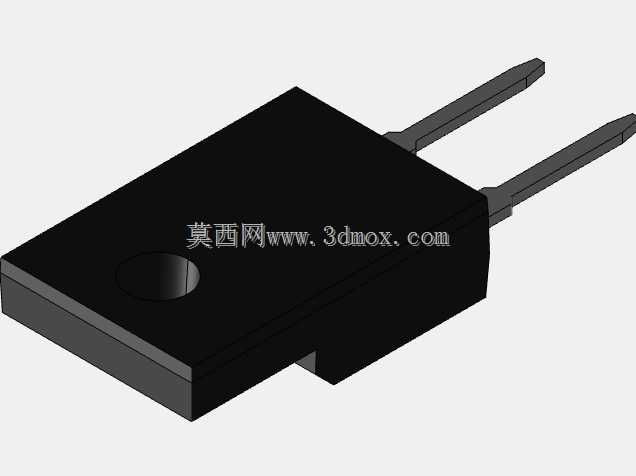

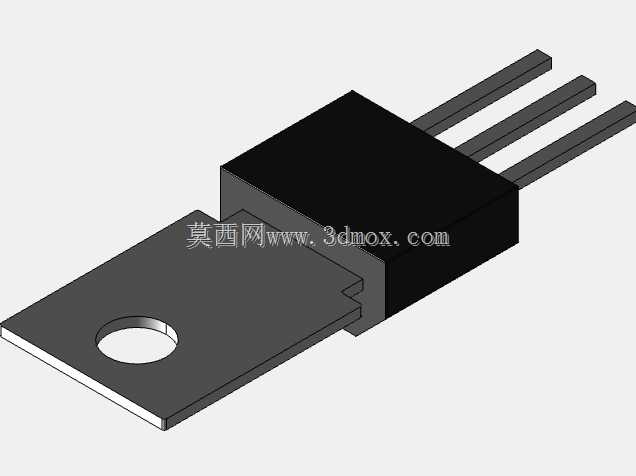

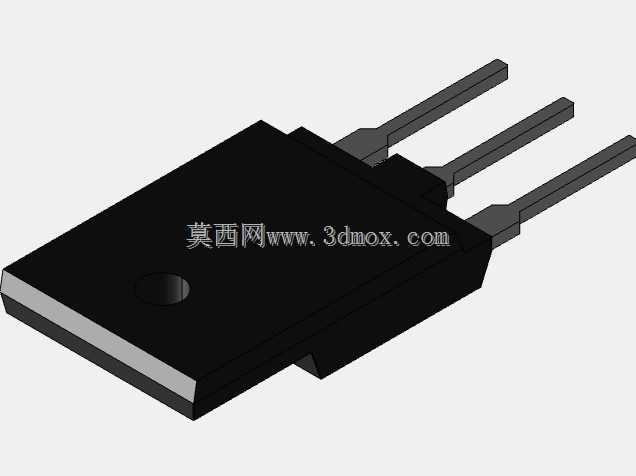

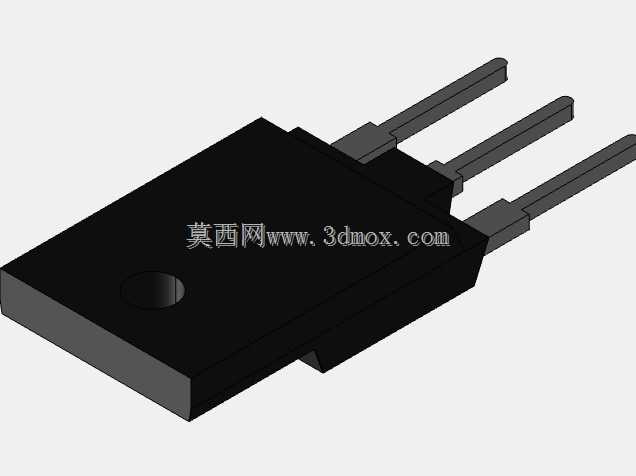

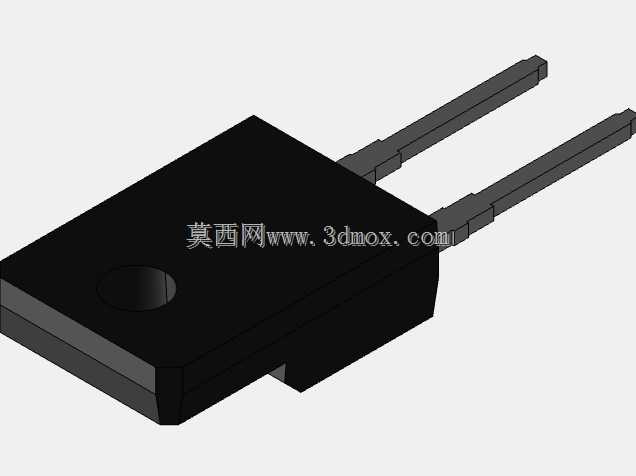

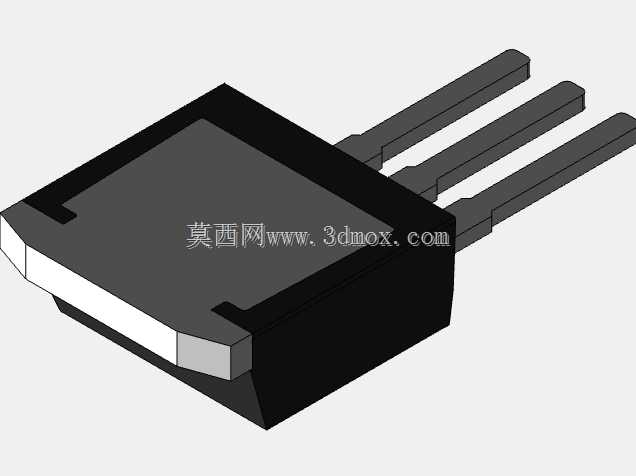

设计这套三维结构的时候，首先是按照JEDEC相关封装标准还原了每一种封装的本体轮廓、引脚间距、引脚直径，还有安装孔的相对位置，其中TO-220系列的封装区分了不同引脚长度的变体，包括直引脚和弯引脚的形态，适配不同PCB安装高度的需求；ISOWATT-218这类绝缘封装的结构，特意还原了本体塑封层覆盖散热背板的细节，这类封装不需要额外加装绝缘垫片就可以直接固定在散热片上，结构设计时可以省掉绝缘片的厚度预留，安装工序也更简单。

安装边界方面，所有封装的引脚伸出PCB背面的长度统一按照常规波峰焊的工艺要求设置为2.0-2.5mm，避免引脚过长碰到机箱壳体或者底层走线；带固定孔的封装，固定孔的中心到本体边缘的距离、固定孔的孔径都按照标准M3螺丝的安装尺寸预留，螺丝头的沉头空间也做了对应的避让，不会出现螺丝拧紧后压到塑封本体导致器件开裂的问题。不同封装的本体高度从3.2mm到20.5mm不等，做整机结构堆叠的时候，需要根据最高的器件预留PCB到上盖的安全距离，同时要注意功率器件周边不要布置对温度敏感的精密元件，比如采样电阻、运放芯片，避免器件工作时的温升影响周边元件的精度。

另外在做结构干涉检查的时候，要特别注意引脚折弯的半径，这类铜质引脚的折弯半径不能小于引脚直径的1.5倍，否则容易出现引脚断裂、虚焊的问题，三维模型里已经把引脚的折弯区域做了圆角处理，布局时可以直接参考模型的引脚形态来预留走线空间，不需要再额外核算折弯后的尺寸偏差。对于需要加装散热片的封装，模型里也预留了散热片的安装空间，散热片和器件背板的贴合面平面度公差按照0.1mm设置，保证导热硅脂可以均匀填充间隙，不会出现局部热阻过大的问题。
