小型平板牵引式运输拖车结构设计

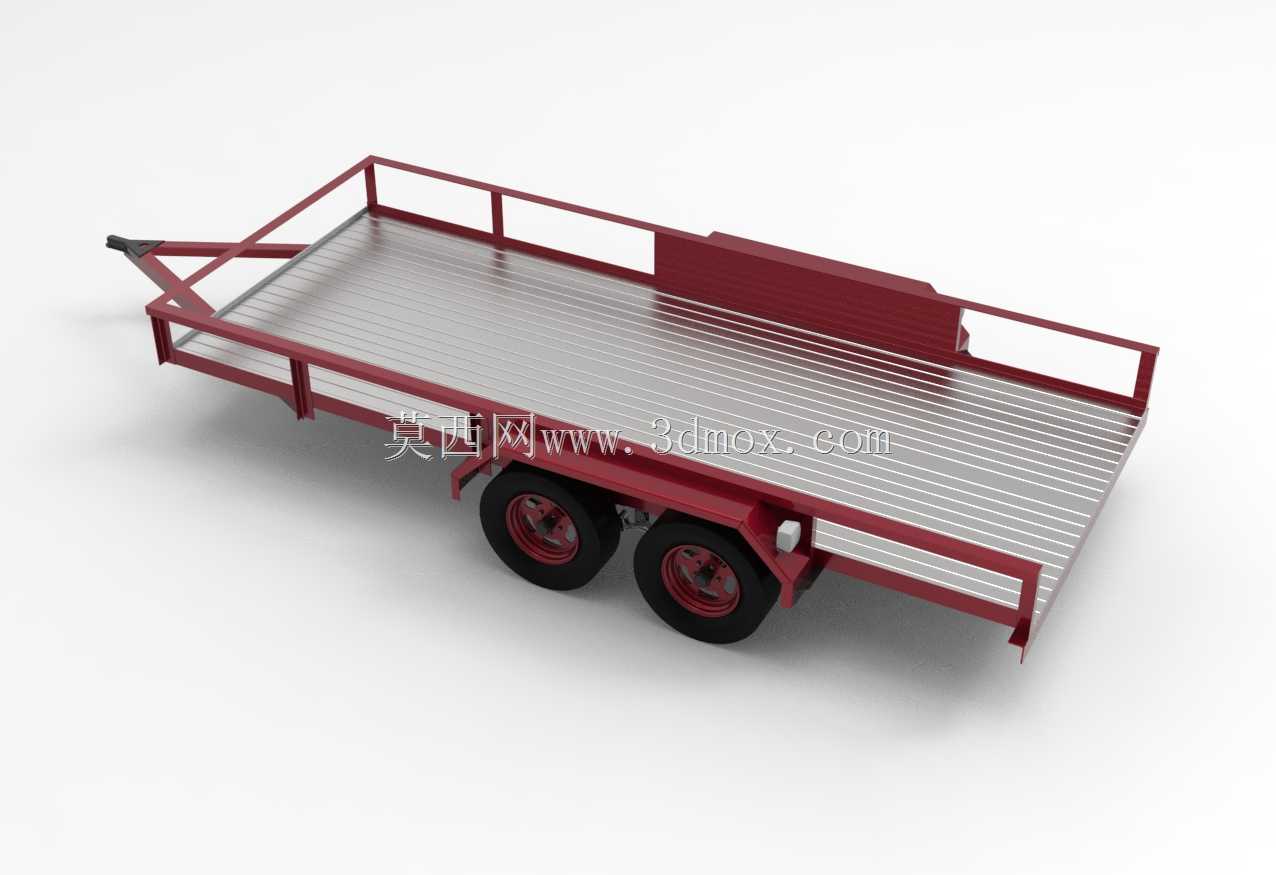

这款小型平板牵引拖车的设计，主要面向短途零散货物转运、户外休闲装备拖运以及小型厂区内的物料周转场景，在实际应用中，可适配小型乘用车、 ATV 全地形车以及厂区内低速牵引车的牵引接口，满足不同场景下的小批量载运需求。从结构设计逻辑来看，整车采用低平板承载面布局，有效降低装卸货时的抬升高度，无论是搬运小型摩托、皮划艇这类户外休闲装备，还是转运工具箱、零散建材类生产物料，都能减少人工装卸的作业强度，同时低重心的布局也能提升拖行过程中的行驶稳定性，避免高速拖行时出现侧倾风险。

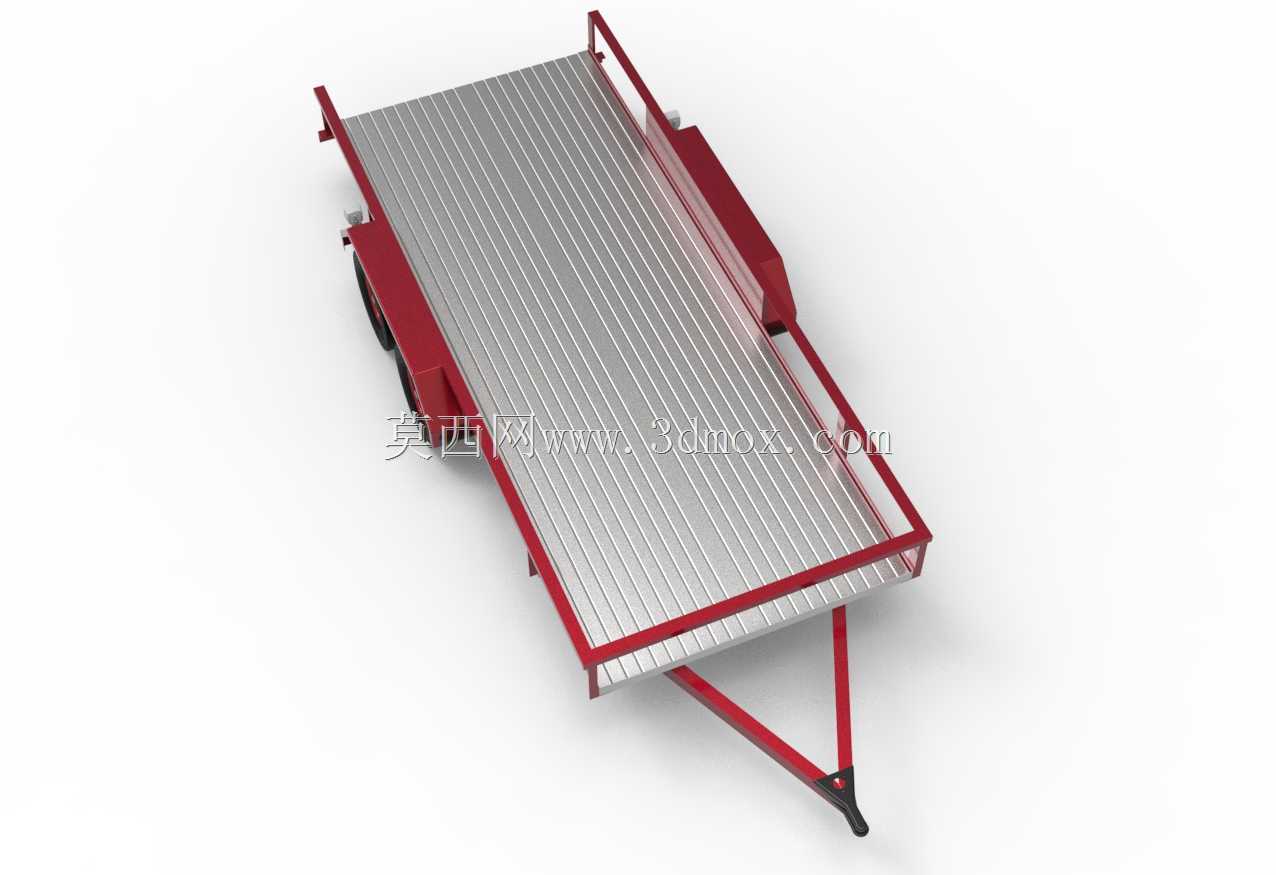

承载台面采用波纹防滑钢板铺设，板面的凸起波纹结构一方面可以提升载货时的摩擦力，防止运输过程中货物出现滑移，另一方面波纹结构的加强筋效应，能在同等钢板厚度下提升台面的整体抗弯强度，减少重载下的台面形变，无需额外在台面下方增设过多密集加强筋，兼顾结构强度与整车自重控制。台面两侧设置的可翻折式护栏，在运输零散易滚落货物时可竖起起到围挡作用，运输尺寸超宽的大件物料时可将护栏放平甚至拆除，拓展载货的适配边界，灵活匹配不同尺寸货物的载运需求。

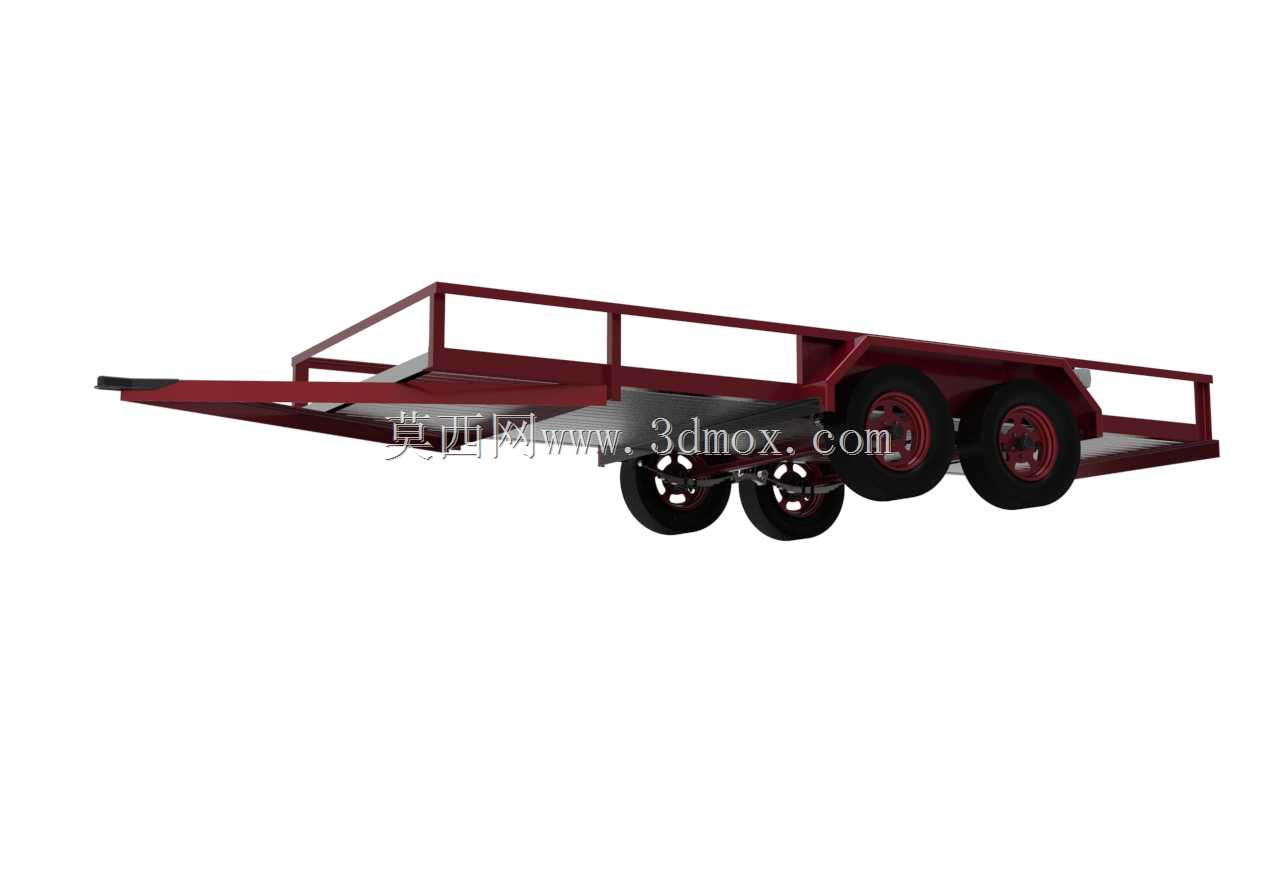

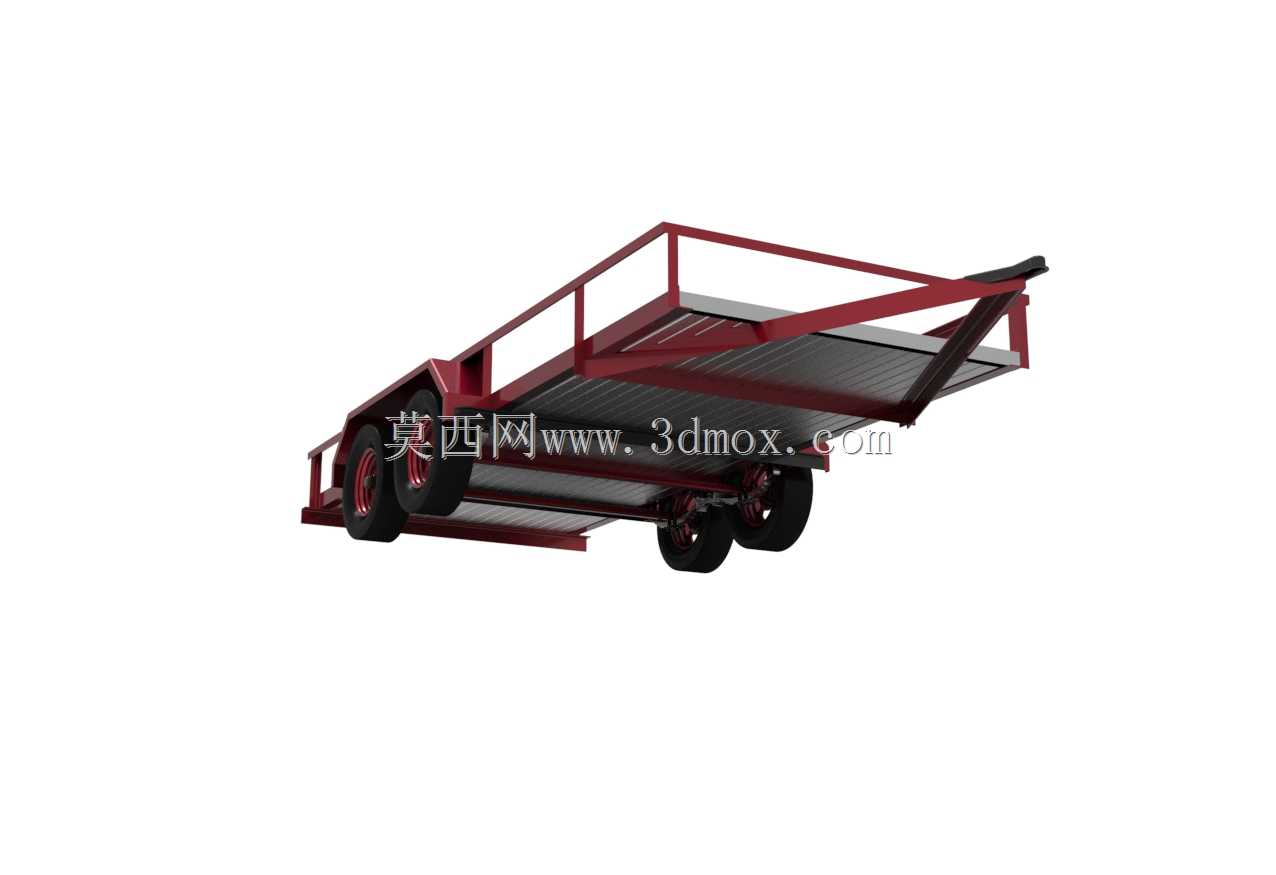

牵引连接部分采用三角臂式牵引架结构，三角结构的力学稳定性更好，能将牵引端的拉力均匀分散到车架前部的两个连接点上，避免单点牵引带来的应力集中问题，牵引架末端设置的通用型牵引环接口，可适配多数民用车辆的拖车钩安装尺寸，无需额外改装连接部件即可完成挂接。行走部分采用双轴单侧单轮的布局，搭配橡胶充气轮胎，能缓冲非铺装路面行驶时的颠簸震动，减少路面冲击对车架以及所载货物的影响，轮组安装位置靠近车架中部，可让轴荷分配更均匀，避免牵引端下压力过大或过小带来的行驶操控问题。

尺寸设计上，整车承载台面长度为4.8米，宽度为1.9米，这个尺寸边界刚好符合多数地区小型拖挂设备的上路尺寸要求，无需办理特殊的拖挂审批手续即可合法上路行驶，同时1.9米的台面宽度可以并排容纳两台常规尺寸的摩托车，或是放置长度4米以内的小型船只，完全覆盖个人用户户外休闲载运、小型商户短途转运的常用尺寸需求。车架主体采用矩形钢管焊接成型，所有焊接位置都做了应力释放处理，避免长期负载下焊缝开裂，车架侧边设置的绑货挂钩沿台面边缘均匀分布，可在不同位置固定绑带，适配不同形状货物的捆绑固定需求，防止运输过程中货物移位。

在实际使用场景中，这款拖车既可以作为个人用户户外出游的载运工具，拖运摩托、露营装备、小型船只前往户外场地，也可以在小型工厂、物流站点内作为短途周转设备，转运生产零部件、包装物料，相比大型货运车辆，它的转弯半径更小，灵活性更高，能够在狭窄的厂区通道、乡村小道上顺利通行，使用场景的适配性更强。设计过程中也充分考虑了日常维护的便捷性，轮组的轴承部位采用标准密封轴承，损坏后可直接采购通用配件更换，牵引架的连接部位设置了润滑注油孔，可定期加注润滑脂减少连接部件的磨损，延长整车的使用寿命。
