旋片式真空获取泵结构三维设计

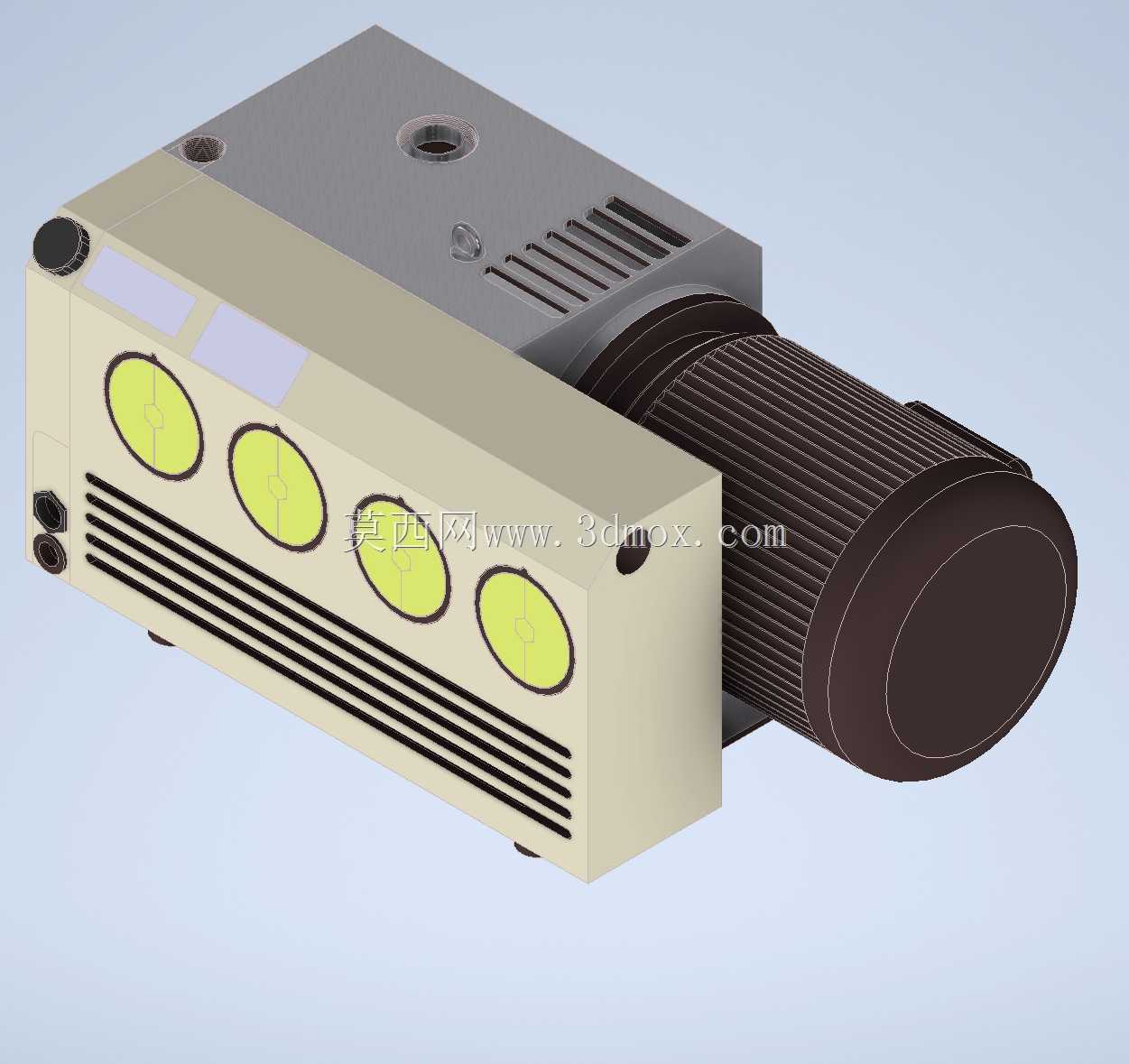

　　泵腔主体的壳体采用矩形截面的铸造结构，正面预留的四个圆形观察位可以直接查看内部旋片的磨损状态与油位情况，不需要拆解泵体就能完成日常运维的状态检查，侧面开设的通风格栅与电机尾部的散热筋形成贯通的散热风道，设备连续运行时能快速带走泵腔摩擦与电机工作产生的热量，避免油温过高导致真空度衰减。进气口设置在泵腔顶部的平面上，采用内螺纹接口形式，安装时可以直接对接硬质气管或者快插接头，接口周边预留的平面可以加装密封垫片，保证负压状态下的气密性，不会因为接口泄漏导致真空度达不到工艺要求。在工业生产的负压获取场景中，这类旋片式真空泵是电子元器件封装、食品真空包装、实验室真空干燥、小型注塑件脱泡等工序里的核心负压源设备，和水环泵相比它能获取更高的极限真空度，和干式螺杆泵相比采购与维护成本更低，在中小流量的负压需求工位适配性极强。从结构设计逻辑来看，整个泵体采用驱动电机与泵腔直连的集成式布局，没有额外的联轴器传动结构，既压缩了整机的轴向安装尺寸，也减少了传动环节的功率损耗与故障点。

　　驱动端采用标准的三相异步电机结构，外壳的散热筋沿轴向均匀分布，电机端盖的轴承位采用过盈配合设计，能承受泵腔转子转动时产生的径向载荷，保证长期运行的同轴度，避免出现扫膛或者旋片偏磨的问题。从安装边界来看，整机底部为平整的安装基准面，四个角位预留了螺栓固定孔，可以直接固定在设备机架的安装平台上，不需要额外制作过渡安装板，安装时需要保证泵体处于水平状态，避免泵腔内的真空泵油出现偏流，影响润滑与密封效果。

　　在功能设计上，泵腔内部的转子偏心安装，转子槽内的旋片在离心力作用下紧贴泵腔内壁滑动，随着转子转动不断改变泵腔内容积的大小，完成吸气、压缩、排气的连续循环，进气侧可以根据使用需求加装真空过滤器，避免工艺过程中的粉尘或者碎屑进入泵腔，刮伤旋片与腔体内壁，缩短设备的使用寿命。这类泵的结构设计充分考虑了工业现场的使用需求，所有需要日常维护的点位都设置在设备易操作的侧面或者正面，放油口设置在泵腔底部的最低位置，更换真空泵油时不需要抬升设备就能完全排空废油，加油口设置在泵腔顶部，加注新油时可以直接观察油位线的位置，避免加油过多或者不足影响设备运行。

　　在三维建模过程中，需要重点关注转子与泵腔的偏心距参数、旋片的厚度与滑动行程、电机轴与转子的配合公差，这些参数直接决定了泵的极限真空度与运行噪音，建模时各部件的装配间隙需要符合机械设计的公差要求，运动仿真环节要验证旋片在整个转动周期内都能紧贴腔体内壁，不会出现卡滞或者脱离的情况，同时要校验散热风道的流通面积是否满足连续运行的散热需求，避免出现局部过热的问题。对于设备选型人员来说，这个三维模型可以直接用来做工位布局的干涉检查，确认泵体与周边管路、机架的安装距离，提前规划好进气管道与排气管道的走向，避免现场安装时出现空间不足的问题，也可以根据模型的安装孔位尺寸提前预制安装机架，减少现场安装的调试时间。
