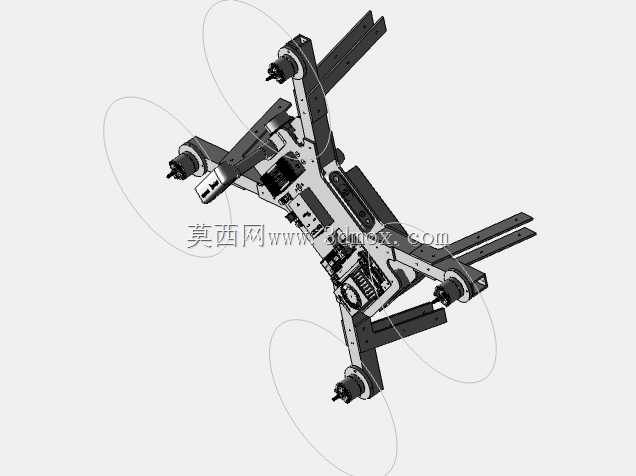

X型折叠四旋翼飞行机架结构设计

　　这款X型布局的四旋翼机架，核心定位是轻量化空中作业搭载平台，适配低空巡检、航拍摄影、小型物资投送、教学实验等多类场景，结构设计上优先兼顾飞行稳定性与收纳便携性，区别于常规一体成型的硬连接机架，该结构的机臂采用可折叠式铰接设计，非作业状态下可将四个机臂向中心收拢，大幅缩小收纳体积，方便户外作业时的单兵携带与运输。从结构受力逻辑来看，机架整体采用对称式X型布局，四个旋翼安装位处于同一水平面，中心区域为核心承载舱，可放置飞控板、电池、电调等核心电子元件，机臂与中心舱的连接部位做了加强筋结构处理，抵消旋翼高速旋转时产生的振动传导，避免飞控传感器因共振出现数据偏差，影响飞行姿态控制精度。

　　机架的框架尺寸为94.5英寸，这个尺寸边界经过多轮飞行模拟验证，既能够适配常见的5-6寸螺旋桨安装，保证足够的升力冗余，又不会因为机臂过长导致机架整体刚性下降，飞行过程中出现机臂震颤的问题。安装边界方面，每个机臂末端的电机安装座预留了标准的电机安装孔位，可适配主流的外转子无刷电机，中心承载舱的安装平面预留了通用的飞控、电池固定孔位，不需要额外打孔改装即可完成核心部件的装配，机臂折叠部位的铰接结构带有阻尼锁紧设计，展开后可自动锁止，不需要额外的紧固件即可保证机臂在飞行过程中不会出现松动移位，收拢时只需要按压锁止卡扣即可完成折叠，操作便捷。

　　从实际应用角度出发，这类机架的结构重量控制十分关键，该设计在保证结构强度的前提下，尽可能削减了非受力部位的材料厚度，中心舱的侧板采用镂空设计，既可以减轻整体重量，又能够为电调等发热元件提供足够的散热空间，避免长时间飞行时电子元件积热导致的性能下降。机架的脚架部分与中心舱底部一体化设计，高度经过测算，能够保证搭载的相机、传感器等任务设备在起降时不会与地面发生剐蹭，同时脚架的弧形结构可以在降落时起到缓冲作用，吸收硬着陆时的冲击力，保护核心舱内的电子元件。

　　在结构设计过程中，重点考虑了不同载荷下的受力分布，四个机臂的受力通过铰接部位均匀传导至中心框架，避免局部应力集中导致的结构断裂，中心框架的上下板采用对称式夹持结构，将机臂的铰接座夹在中间，进一步提升连接部位的结构强度，即使在大机动飞行、遇到突发气流冲击的情况下，也能够保证整体结构的稳定性。对于结构设计从业者来说，这类机架的设计难点在于平衡重量、强度与便携性三者的关系，过重的机架会导致飞行续航时间缩短，负载能力下降，而过度追求轻量化又会导致结构刚性不足，飞行振动过大，影响飞行安全与任务设备的工作稳定性，这款X型机架的结构参数经过反复迭代，在94.5英寸的尺寸框架下，实现了结构强度与重量的最优平衡，既能够满足日常航拍、巡检等常规作业的载荷需求，又能够通过折叠设计提升便携性，适合户外移动作业场景使用。在装配逻辑上，整个机架采用模块化设计，各个部件之间通过标准紧固件连接，不需要特殊工具即可完成拆装，某个部件出现损坏时可以单独更换，降低后期维护成本，机臂内部预留了走线槽，电调与电机之间的连接线可以隐藏在机臂内部，既能够减少飞行时的风阻，又能够避免线材外露被螺旋桨打到的风险，提升飞行安全性。
