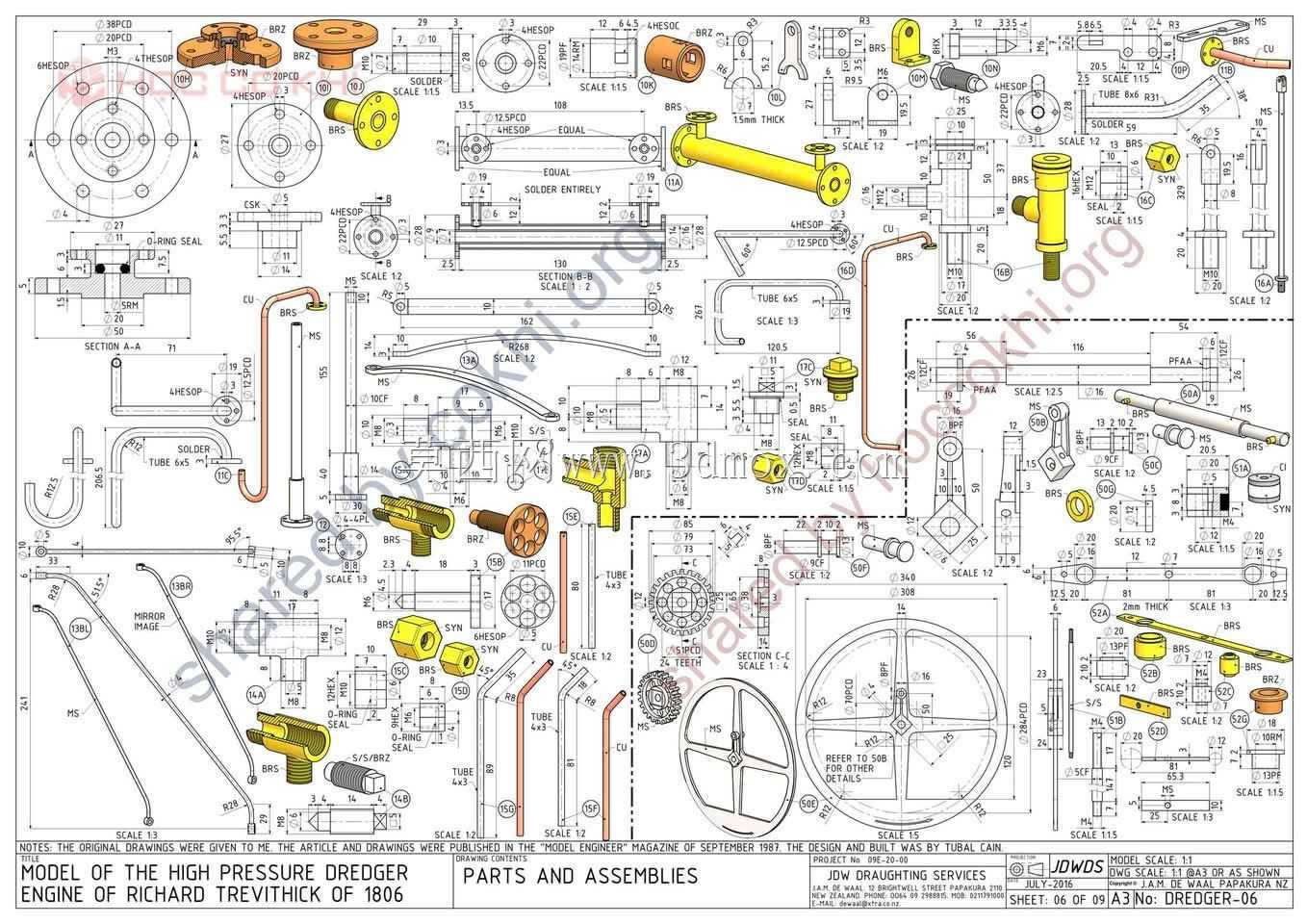

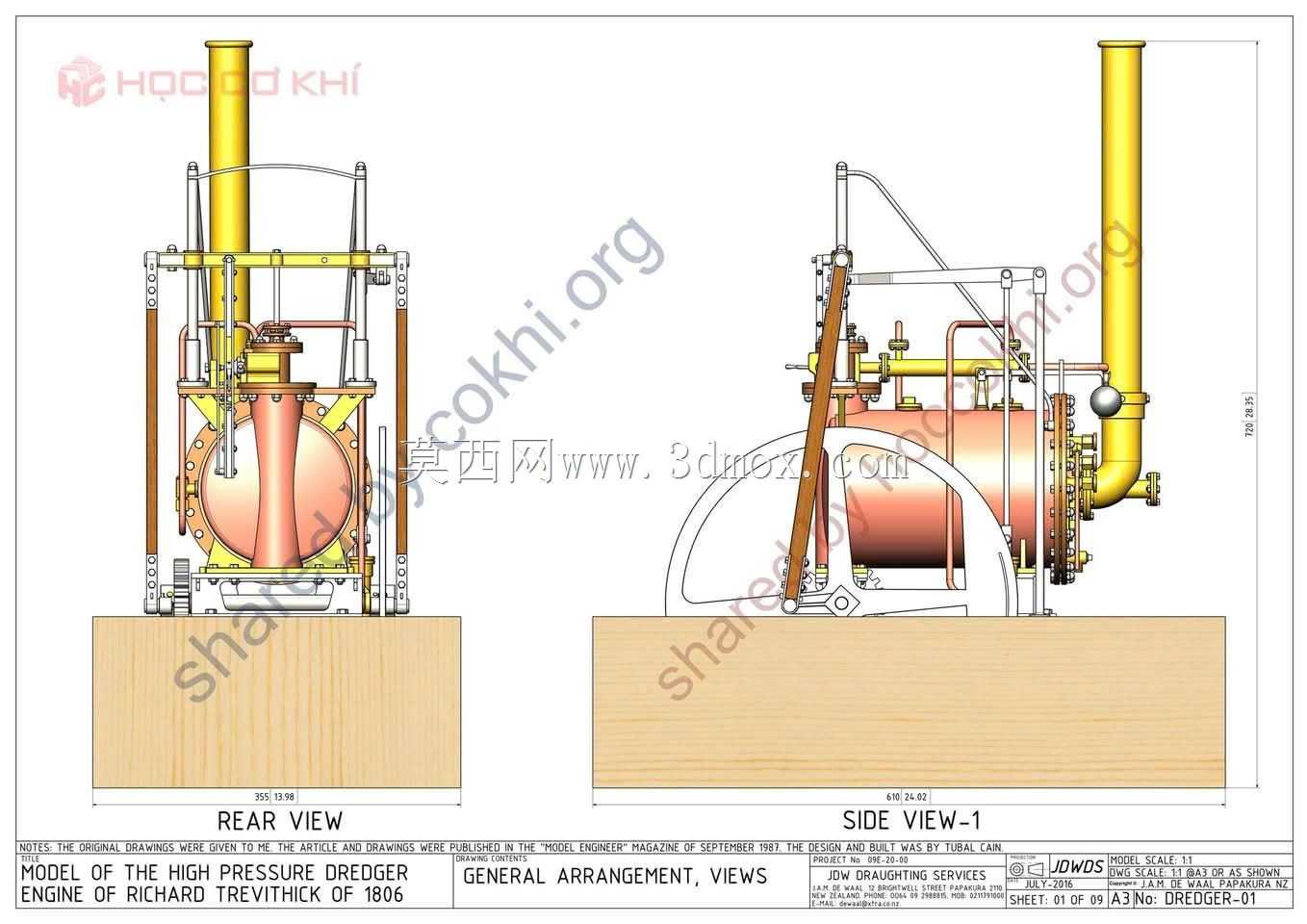

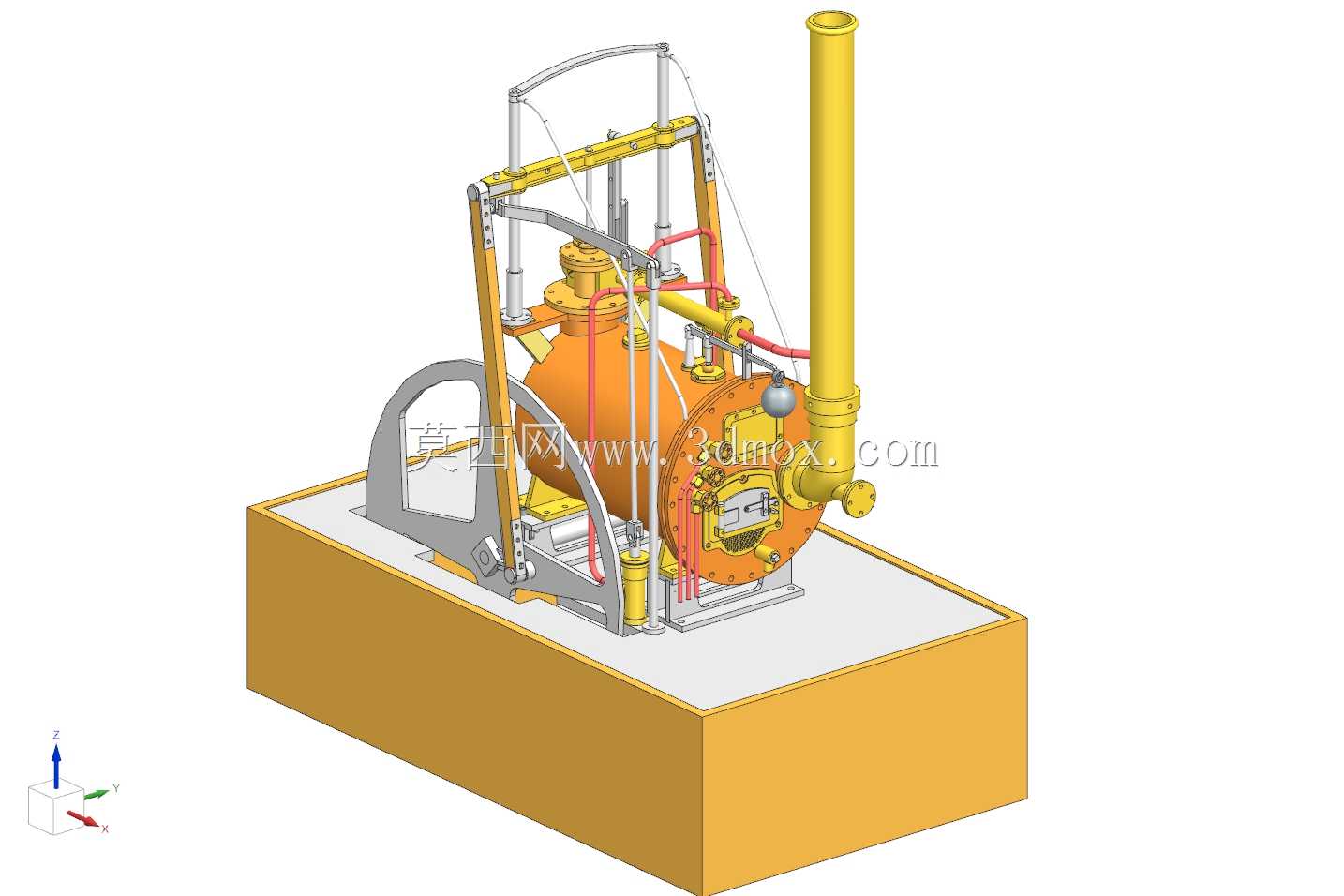

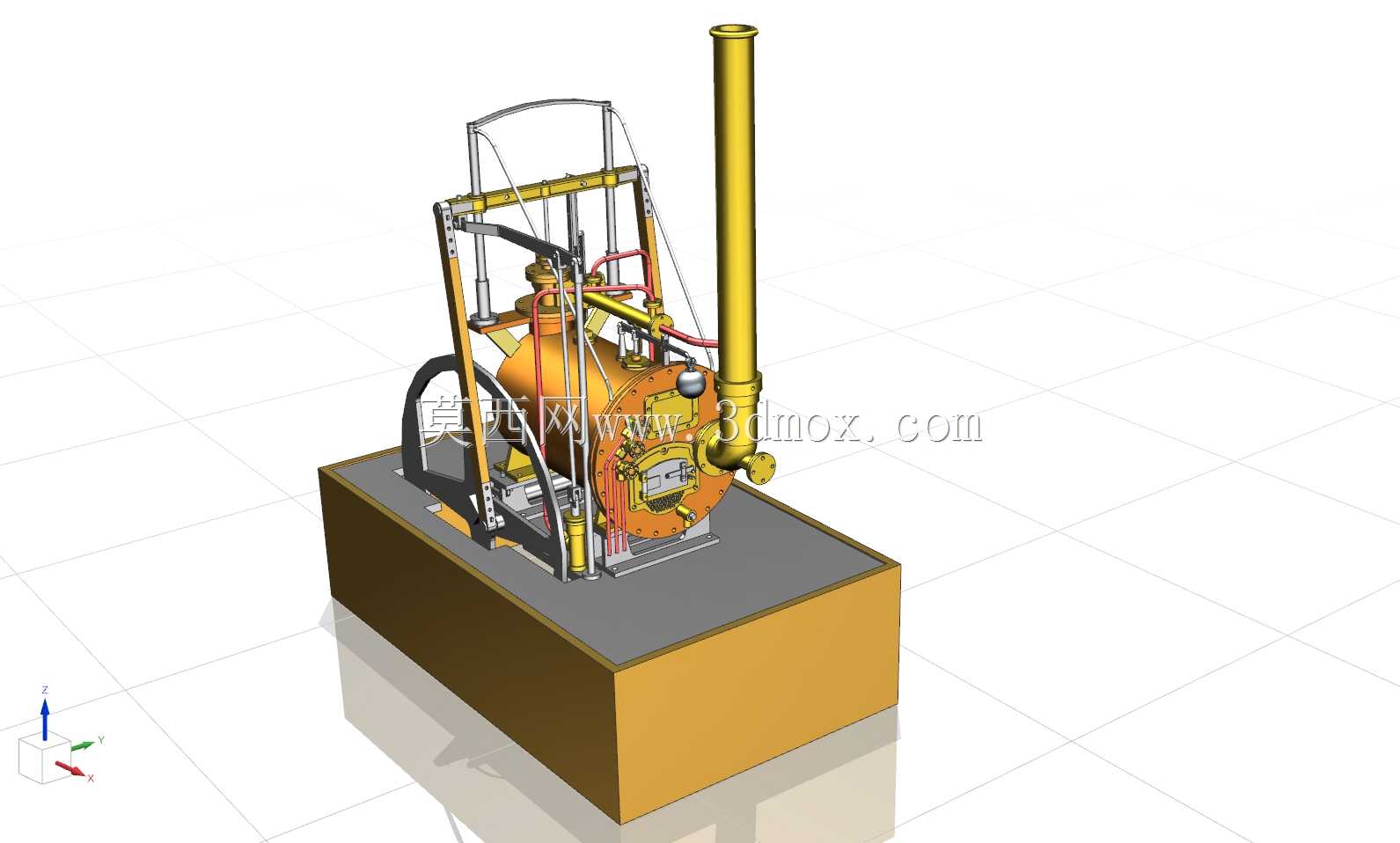

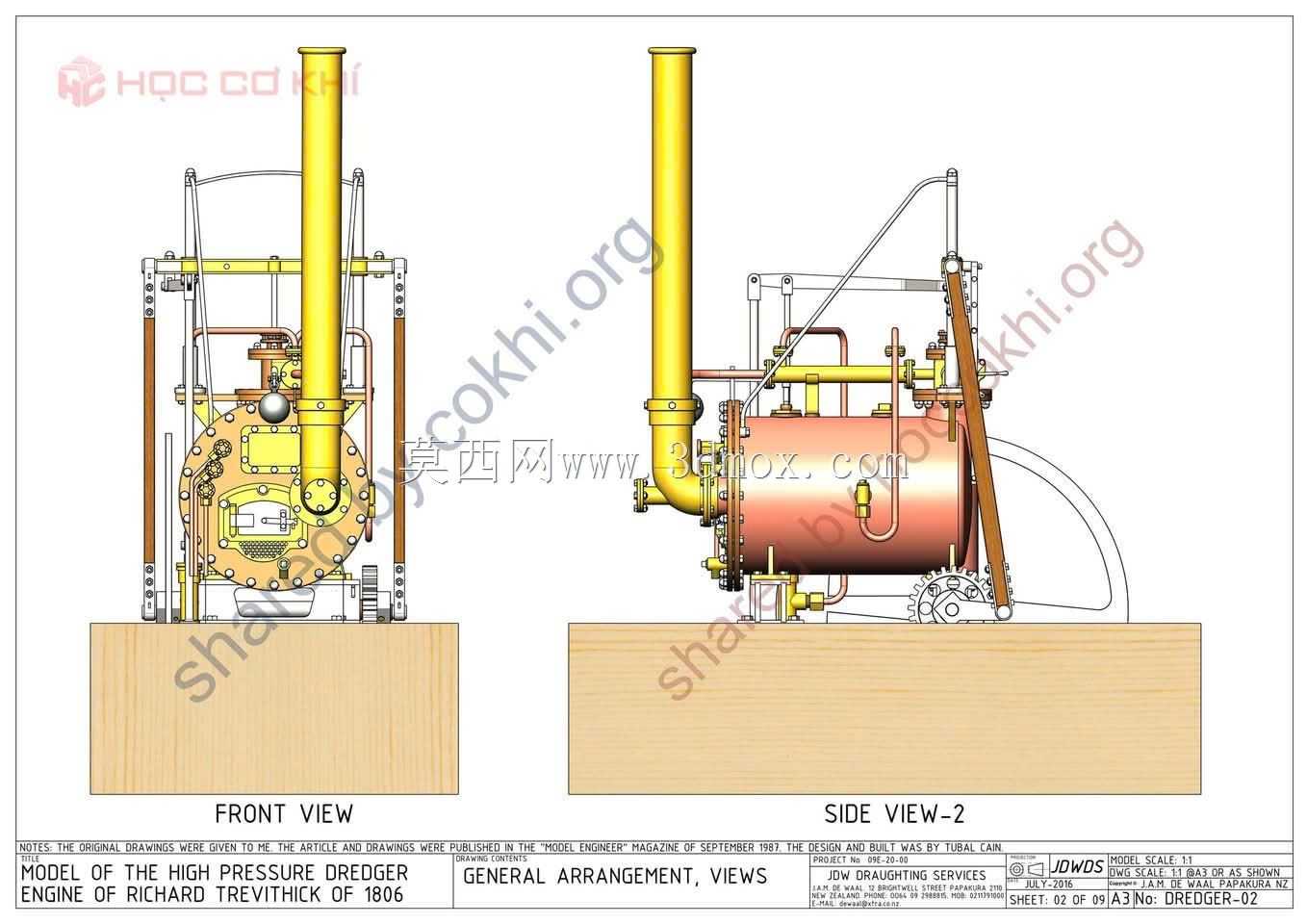

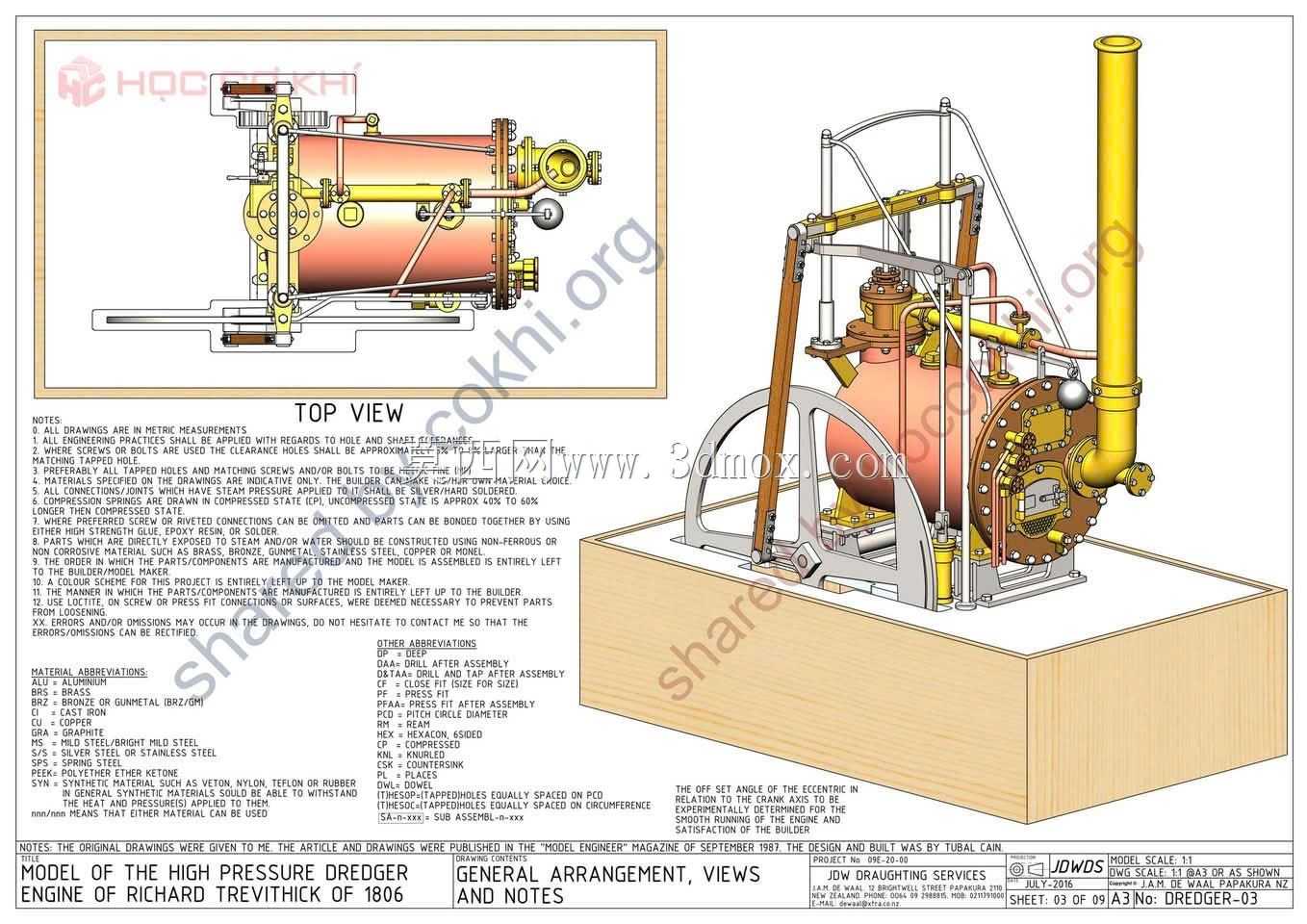

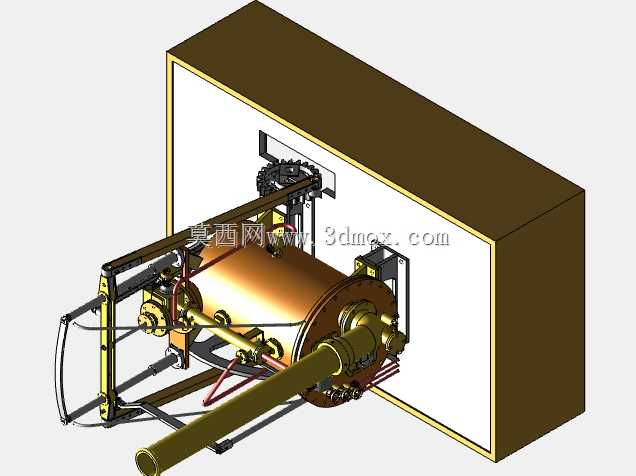

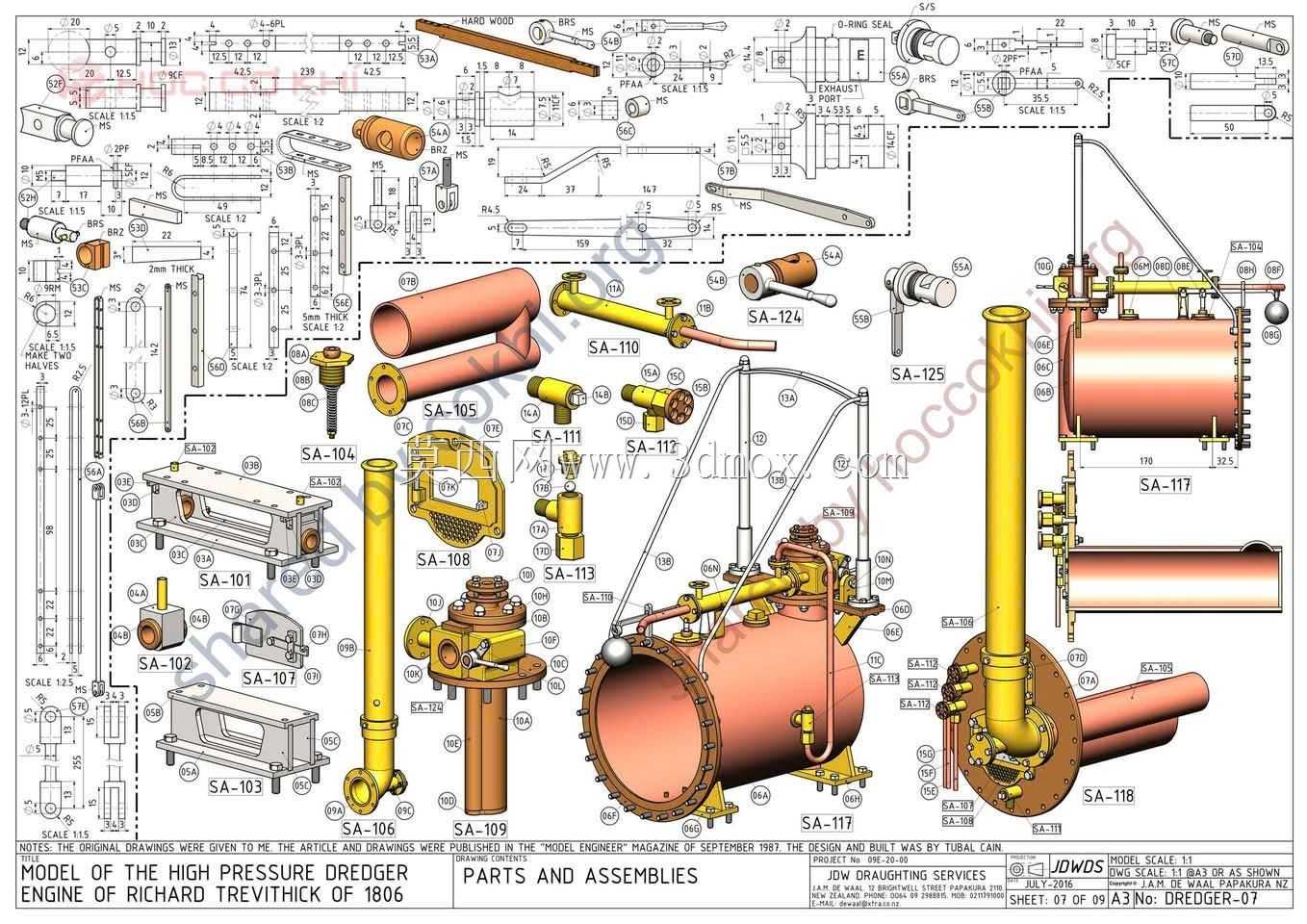

早期高压蒸汽挖掘动力装置结构模型

　　这套动力装置的三维结构还原，核心围绕早期蒸汽动力在土方作业场景的落地应用展开，在蒸汽动力普及的早期阶段，这类高压动力单元是挖掘、疏浚类作业设备的核心动力来源，区别于后期的内燃机动力构型，整套装置将蒸汽发生、动力输出、传动衔接、作业执行的结构集成在统一的基座平台上，适配早期露天矿场、河道疏浚、工地土方转运的作业需求，不需要外接复杂的动力管线，依靠自身燃煤产汽的循环即可持续输出动力，在没有电网覆盖、没有成熟燃油动力的作业场景下，是当时重型土方作业唯一可行的动力解决方案。

　　从结构设计逻辑来看，整套装置采用立式锅炉搭配卧式汽缸的布局，高耸的排烟烟道垂直布置在锅炉侧方，既保证燃煤燃烧的烟气顺畅排出，也能通过烟道高度形成自然抽力，强化锅炉内的通风效率，不需要额外加装引风结构，简化了野外作业的维护复杂度。锅炉本体采用承压壳体设计，外部包覆隔热层减少热量散失，所有蒸汽管路采用硬管衔接，管路走向沿着设备支撑框架排布，既避开运动部件的运动干涉区域，也能通过框架结构对管路形成防护，避免作业过程中飞溅的土石、杂物磕碰管路造成蒸汽泄漏。汽缸与传动曲柄结构直接布置在锅炉输出端，通过曲柄连杆结构将活塞的往复直线运动转换为旋转动力输出，输出端预留的接口可以直接衔接挖掘臂的传动机构，也可以通过皮带轮外接卷扬、牵引类作业部件，动力输出的适配性较强。

　　整套装置的安装基座采用箱型焊接结构，底部为平整的安装平面，所有动力部件、传动部件、支撑框架全部固定在基座上表面，安装时只需要将基座固定在作业平台或者移动底盘上，不需要对内部部件进行二次对位调整，大幅降低了现场安装的调试工作量。基座的高度经过匹配设计，既保证底部有足够的空间容纳冷凝水回收管路、排污管路，也让操作侧的阀门、控制手柄的高度刚好适配站立操作的人机尺寸，操作人员不需要弯腰或者登高即可完成锅炉补水、蒸汽压力调节、动力离合操作。支撑框架采用型材拼接结构，既承担锅炉、汽缸的承重功能，也作为操作平台的护栏结构，框架上预留的安装点位可以根据作业需求加装防护网、工具挂架，不需要额外焊接附属结构。

　　从功能特性来看，这套高压蒸汽动力单元的蒸汽输出压力可以通过进风挡板、燃煤供给量进行线性调节，对应不同的作业负载调整动力输出，轻载作业时降低锅炉燃烧强度减少燃煤消耗，重载挖掘时提升蒸汽压力保证足够的输出扭矩。汽缸部位的润滑点采用集中注油的布局，日常维护时不需要拆解外部护罩即可完成所有运动摩擦副的润滑作业，适配野外作业缺乏专业维护工具的使用场景。所有管路的连接法兰都采用统一的标准尺寸，易损的密封垫片、阀门部件可以通用互换，减少了备件的储备种类。运动部件的外侧都预留了护罩安装位，作业时加装护罩可以避免运动部件卷入杂物造成卡滞，也能防止操作人员误触高温部件或者运动结构造成安全事故。

　　在建模还原的过程中，所有部件的装配边界都按照实际工程装配逻辑进行匹配，运动部件的行程范围都做了干涉校验，比如曲柄连杆的运动轨迹与框架、管路的最小安全间隙控制在合理范围内，避免实际运转过程中出现部件碰撞。锅炉与基座的连接采用多点固定的方式，既可以承受锅炉本身的重量，也能缓冲活塞往复运动产生的振动，避免长期运转造成连接螺栓松动。蒸汽管路的弯折半径都符合流体输送的工程要求，减少蒸汽输送过程中的压力损失，也避免管路弯折处出现应力集中造成长期使用后的开裂泄漏。整套模型的结构还原覆盖了从外部护壳到内部传动衔接的所有细节，既可以作为早期工业动力发展的结构参考，也能为复古类机械复原设计、蒸汽动力科普展示提供完整的结构参照，对于研究早期工程动力构型、重型作业设备发展脉络有实际的参考价值。
