箱式压缩空气供气集成机组结构

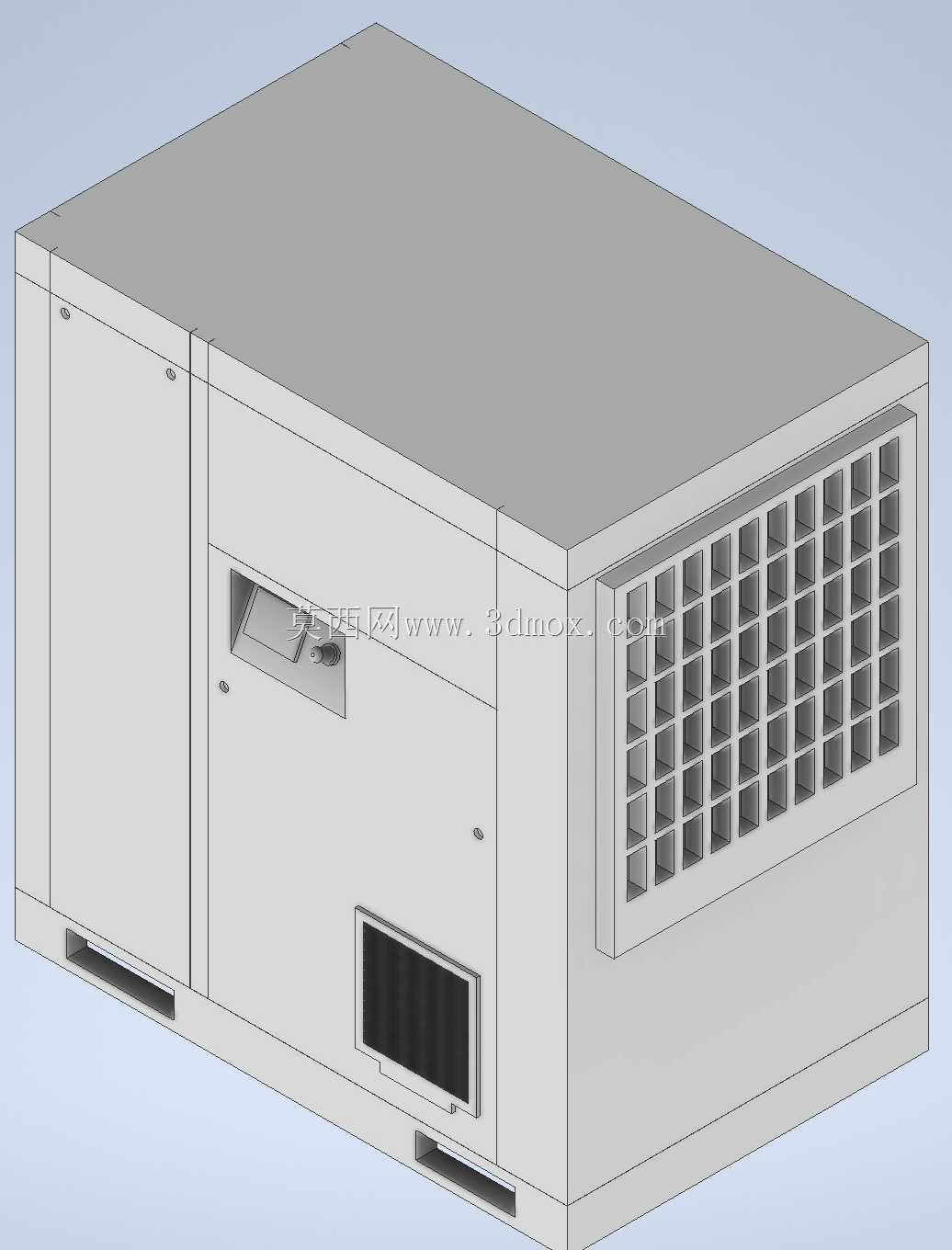

　　在中小型加工车间、汽修维保站点、小型实验室集中供气场景中，这类箱式集成压缩空气机组的应用占比正在逐年提升，不同于分体式空压机需要单独规划储气、过滤、散热区域的布置要求，集成式柜体结构能把核心压缩单元、前置过滤组件、散热通风模块、控制操作端全部整合在封闭柜体内，大幅降低现场安装的管线排布工作量，也能减少车间粉尘、切削液雾对核心运转部件的侵蚀。从结构设计逻辑来看，整个柜体采用框架承力+蒙皮覆盖的思路，底部预留的通风格栅对应下部安装的散热模块进风路径，侧面大尺寸格栅出风口正对压缩单元的高温散热区，气流从底部进入后直接带走换热片热量，从侧方格栅快速排出，避免柜内积热导致的排气温度超标问题。

　　正面设置的内嵌式操作舱没有采用外凸把手设计，而是做了内凹式抠手结构，既避免车间物料转运时磕碰把手造成舱门变形，也能让操作面板处于半遮蔽状态，减少无关人员误触参数的风险。柜体的安装边界设计充分考虑了中小型场地的空间限制，整体采用方正的立方体构型，没有外凸的管线接头或者操作部件，所有对外的气路接口、电路接线端都布置在柜体背面的预留接线舱内，安装时只需要在柜体背面预留300mm左右的管线操作空间即可，侧面和正面可以紧贴车间墙体或者其他设备布置，相比分体式系统能节省近40%的占地面积。

　　从功能实现角度，封闭柜体结构自带一定的降噪效果，内壁预留的吸音棉安装槽可以根据现场噪音要求加装不同厚度的吸音材料，相比敞开式压缩机组，运行时的车间噪音能降低15-20分贝，适合对噪音控制有一定要求的城区维保站点、写字楼配套实验室等场景。柜体的分舱设计把高温压缩区和电气控制区做了物理隔断，控制舱单独设置了小型通风槽，避免高温区域的热量传导到电气元件上，延长接触器、压力传感器这类电气部件的使用寿命。

　　检修维护的设计也贴合现场使用需求，正面的两块可拆卸舱门分别对应压缩单元和过滤组件区域，不需要完全拆解柜体外壳，只需要打开对应舱门就能完成滤芯更换、皮带张紧度调整、润滑油位检查这类日常维护操作，侧方的格栅板采用快拆螺丝固定，清理散热片积尘时可以快速拆下格栅，不需要挪动整机位置。在结构强度设计上，柜体底部的框架采用加厚折弯型材焊接，底部预留的叉车孔位方便整机组的转运和就位，不需要额外制作安装底座，只要地面平整度满足要求，就位后调平底部支撑脚即可投入使用，柜体顶部做了微倾斜的防水檐设计，即使安装在半露天的厂区临时供气点，也能避免雨水从顶部接缝渗入柜内。气路布局上，内部管线全部沿柜体框架的走线槽固定，避免管线和运转部件接触产生磨损，排气接口设置在柜体下部，对接车间供气管网时不需要抬高管线，减少管线弯折带来的气阻损失，泄压阀的排气口直接引出到柜外，避免泄压时的高速气流在柜内形成紊流影响散热效果。
