铰接式机械支撑连接臂结构设计

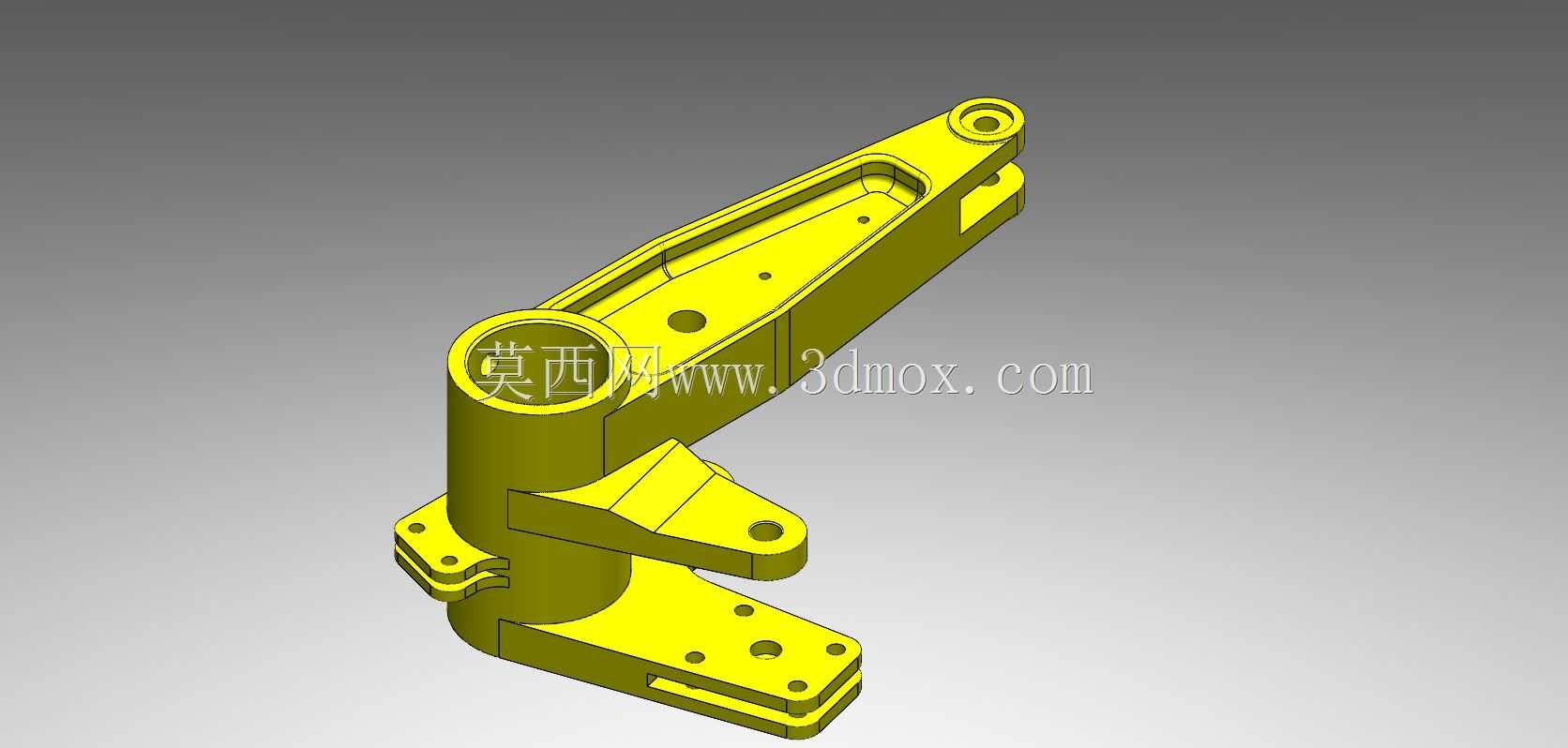

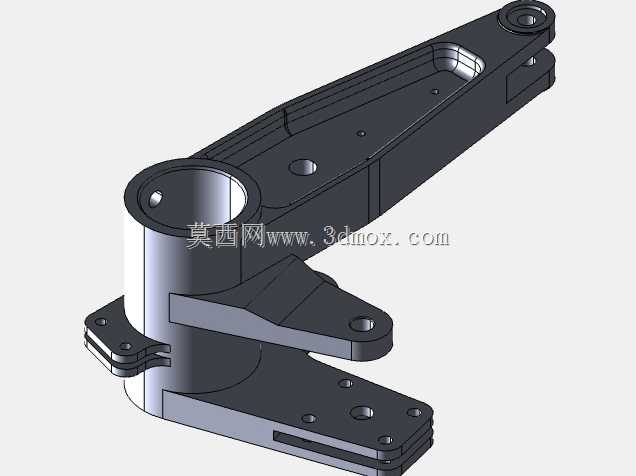

　　该铰接式支撑连接臂属于多工况通用机械传力构件，主要应用在需要实现定角度摆动、载荷传递的设备铰接部位，常见于工程机械操作机构、农用机械执行端连接、轻工设备开合联动结构、专用工装夹具的摆臂组件中，核心作用是在两个存在相对转动需求的部件间传递拉压载荷与扭矩，同时保证转动副的同轴度与连接刚性，避免运动过程中出现卡滞、形变超差的问题。从实际使用场景来看，这类构件往往需要承受交变载荷，比如在设备开合动作中，臂体既要承担末端执行部件的静态自重，还要缓冲动作启停时的瞬时冲击，因此结构设计上做了针对性的加强处理：臂身主体采用变截面箱型与筋板结合的构型，在主承力的圆柱套筒部位做了加厚处理，套筒内孔为铰接转轴的安装位，孔径公差需匹配对应规格的铰接轴或衬套，保证转动间隙控制在合理范围，避免长期磨损后出现旷量。

　　臂体延伸段的多个安装孔位做了沉台设计，既可以保证连接螺栓的头部不突出臂体表面，避免运动过程中与周边构件发生干涉，也能增大螺栓连接的接触面积，分散连接点的压应力，防止孔位周边在长期载荷下出现压溃变形。设计过程中首先要明确安装边界：底部带安装孔的两个凸耳为固定端连接位，两个凸耳的间距需匹配对应安装基座的耳板厚度，凸耳上的同轴孔位要保证与基座孔位的同轴度公差，装配时可通过销轴实现快速定位；臂体末端的单耳铰接孔为活动端连接位，用于连接末端执行构件，该孔位与底部套筒轴线的中心距是核心运动参数，直接决定了摆臂的摆动行程与力臂长度，建模时需要优先保证该尺寸的精度，避免运动仿真时出现行程不足或者过位碰撞的问题。

　　臂身的减重孔设计并非随意开设，所有开孔位置都避开了主应力传递路径，在非承力区域去除多余材料，既可以降低构件整体重量，减少摆动过程中的转动惯量，提升动作响应速度，也能节约加工原材料，降低制造成本，同时开孔边缘都做了圆角过渡，避免应力集中导致的疲劳断裂问题。从安装适配性来看，该构件的所有安装孔位均采用标准化的孔径设计，可匹配常用规格的六角螺栓与圆柱销轴，不需要定制特殊连接件，降低了后期运维的替换成本；臂体表面的结构筋条沿着应力传递方向布置，从底部套筒位置一直延伸到末端铰接位，将载荷均匀分散到整个臂身，避免局部应力过大导致的形变。

　　在实际装配校验中，需要重点核查三个转动副的轴线平行度：底部套筒轴线、两个固定凸耳的孔轴线、末端铰接孔的轴线必须保持平行，否则装配后会出现转动卡滞，长期运行会加剧铰接孔的偏磨，缩短构件使用寿命；另外臂体摆动范围内的外轮廓尺寸需要提前与周边构件做干涉检查，尤其是臂身侧面的突出凸台结构，在最大摆动角度下要与周边固定件保留至少2mm的安全间隙，避免运行过程中出现刮碰。这类构件的加工适配性也做了充分考虑，所有外表面的拔模斜度符合铸造或注塑成型的工艺要求，不需要额外做过多的后处理工序，孔位的加工余量预留合理，可通过一次装夹完成大部分孔位的钻铰加工，减少装夹次数带来的形位公差误差。
