15KV高压户外柱上硅橡胶隔离器结构

　　该构件主要应用于10kV-15kV电压等级的户外架空配电线路、柱上变台进线侧、环网柜进出线间隔，承担带电侧与停电检修侧的明显断开点功能，同时兼顾线路长期运行的外绝缘支撑作用，区别于断路器类带灭弧结构的开关设备，该隔离器无灭弧腔结构，仅可在无负荷电流的工况下完成分合闸操作，避免带负荷拉闸引发的相间弧光短路故障。从结构设计逻辑来看，整体采用上下对称式金具夹持绝缘芯体的布局，上下端部的连接金具均采用单吊环铰接结构，上端吊环用于挂接线路侧的耐张线夹或横担挂点，下端吊环连接出线侧引线或变压器高压侧进线端子，铰接结构可抵消线路运行过程中因风偏、温度形变产生的附加应力，避免绝缘芯体承受额外弯矩导致的密封失效或芯棒断裂风险。

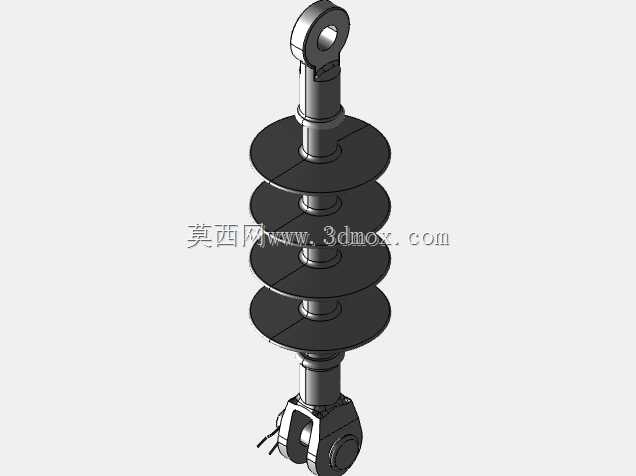

　　绝缘段采用四片等径大伞裙结构设计，伞裙伸出长度统一，相邻伞裙的间距满足15kV电压等级的干弧距离、爬电距离要求，可在中重污秽等级的户外环境下，避免雨天沿伞裙表面形成连续水膜引发的沿面闪络，伞裙边缘做了加厚圆弧过渡处理，减少长期紫外线照射、温差变化带来的伞裙开裂老化问题，伞裙与内部环氧玻璃纤维芯棒采用整体注射成型工艺，界面之间无空气间隙，杜绝长期运行中内部局部放电引发的绝缘击穿。安装边界方面，整体轴向长度适配常规15kV柱上安装的安全距离要求，上下吊环的内孔直径匹配标准M16-M20规格的连接金具，无需额外加工转接件即可完成现场装配，绝缘段的最大外径满足相间最小安全净距要求，在常规横担布置间距下不会出现相间放电问题。

　　建模过程中重点还原了金具与绝缘段的配合公差，上下金具的压接段长度、压接后的形变特征均按照实际压接工艺做了细节还原，伞裙的拔模斜度、表面纹理也按照实际硅橡胶制品的成型特征做了处理，端部金具的铰接孔同轴度、端面垂直度均按照实际金具的加工精度设置参数，可直接用于配电线路金具组装的干涉检查、施工模拟，也可作为配电设备教学、电力施工培训的演示模型使用。实际选型过程中，该结构的爬电比距可覆盖大部分南方多雨、工业污秽区域的使用要求，无需额外加装增爬裙即可满足运行绝缘要求，上下铰接结构的转动角度范围可适配线路转角不超过15度的安装场景，减少施工过程中金具的调整工作量，绝缘芯体的抗弯强度可承受线路引线的正常拉力，不会在常规风荷载下出现芯体弯曲变形。
