罗茨式空气压缩主机结构三维设计

　　在工业气动系统、污水处理曝气、粉体气力输送、水产养殖增氧这类需要稳定低压大流量气源的场景里，容积式罗茨压缩主机是核心动力部件，本次呈现的三维结构完整还原了这类设备的实际装配形态，可直接用于结构校核、安装布局模拟、教学演示等场景。从实际工程应用角度看，这类主机的核心功能是通过腔体内一对同步反向旋转的叶型转子，完成吸气、压缩、排气的连续过程，输出无油的洁净压缩空气，相比螺杆式主机，它在低压工况下的能效表现更稳定，且排气压力受背压波动的影响更小，适合长时间连续运行的固定工位气源供给。

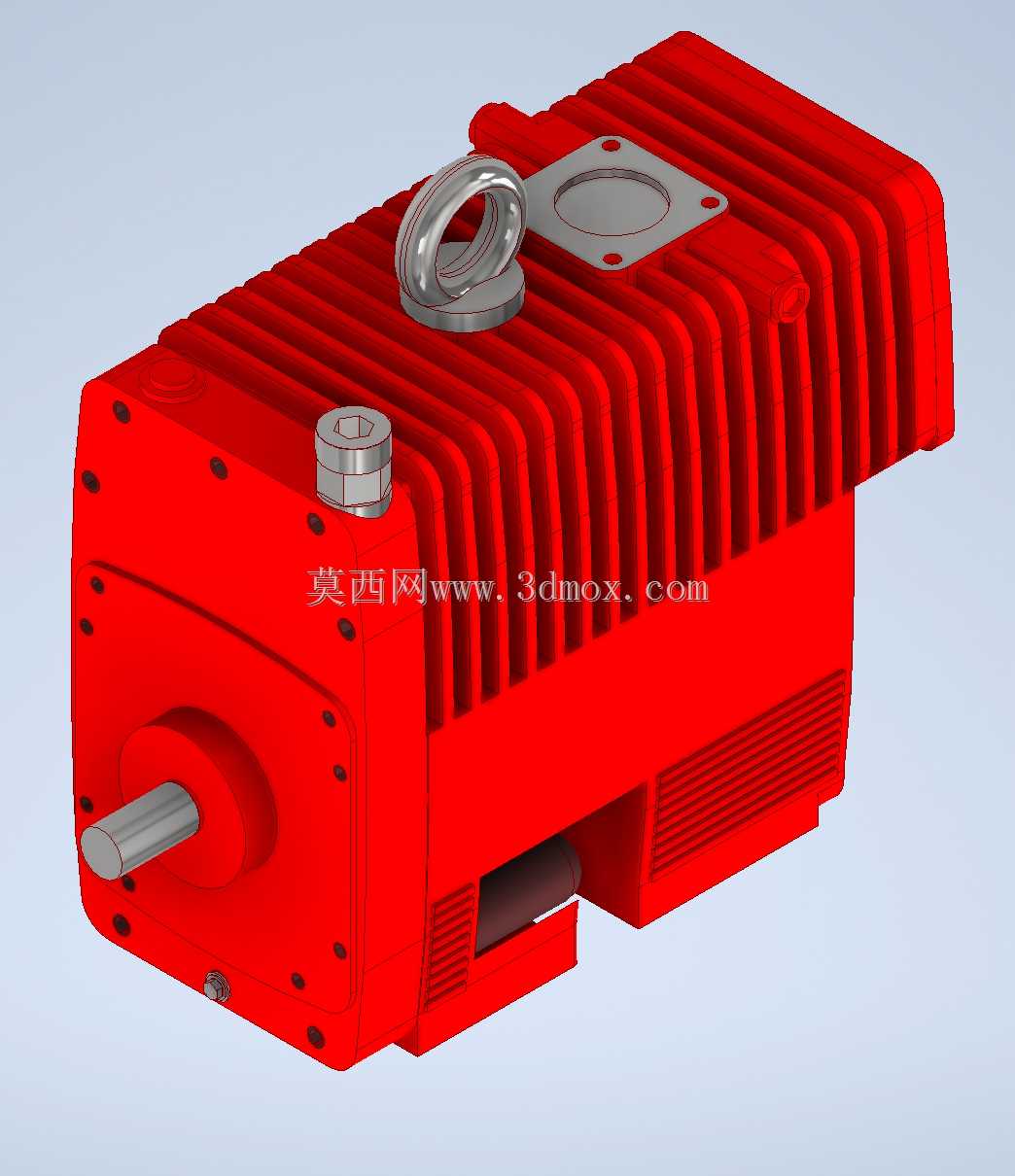

　　设计层面首先考虑的是壳体的散热需求，你能看到壳体外表面布满了轴向排布的散热筋，这不是随意添加的装饰结构：这类主机运行时转子压缩空气会产生大量热量，铸铁壳体本身的导热性能有限，通过等间距布置的散热筋可以大幅增加壳体与空气的接触面积，在自带冷却风扇或者自然通风的安装环境下，能把壳体工作温度控制在允许范围内，避免热胀导致转子与腔壁的间隙变小出现擦碰。壳体顶部的吊环结构是专门针对设备安装、检修移位设计的，这类主机整机重量通常在数百公斤级，无法人工搬运，吊环的安装位置经过重心校核，起吊时能保持主机水平，不会出现倾斜磕碰轴伸端的问题，吊环与壳体的连接采用加厚的安装法兰，能承受长期起吊的载荷，不会出现螺纹滑牙或者法兰断裂的风险。

　　轴伸端的密封结构是设计的重点区域，输出轴需要连接电机皮带轮或者联轴器，既要保证转动顺畅，又要防止腔体内的压缩空气泄漏，同时还要阻挡外界的粉尘进入腔体磨损转子。从模型上能看到轴端采用了多层组合密封结构，外侧是防尘圈，中间是骨架油封，内侧靠近腔体的位置还有迷宫密封槽，多重结构配合能把泄漏量控制在行业标准允许的范围内，同时延长密封件的更换周期。壳体侧面的油位观察、注油口结构也做了还原，这类主机的齿轮箱、轴承部位需要飞溅润滑，注油口的位置设计在齿轮箱的上方，方便日常维护时加注润滑油，油位螺塞的位置对应标准油位，加注时只要油液从油位口流出就说明油量合适，不需要额外测量，降低现场维护的操作难度。

　　安装边界方面，这类主机的底部是一体化的安装脚座，脚座上预留了标准的螺栓安装孔，孔位间距符合行业通用的安装尺寸规范，不管是安装在独立的储气罐上方还是固定在混凝土基础上，都不需要额外打孔适配。输出轴的轴径、键槽尺寸匹配标准的联轴器、皮带轮规格，选型时不需要额外加工轴头。顶部的方形法兰是进气口连接位，法兰的螺栓孔间距、密封槽尺寸都对应标准的通径规格，可以直接连接进气消音器或者进气管道，侧面的排气口同样采用标准法兰连接，能适配不同通径的排气管道。

　　从结构细节看，壳体的合箱面采用了止口定位结构，装配时不需要反复调整就能保证上下壳体的同轴度，合箱面之间涂覆密封胶就能保证腔体的密封性，不会出现漏气问题。转子腔的内壁加工精度要求很高，模型里还原了腔壁的光滑曲面结构，实际生产中这个面需要经过精镗加工，保证和转子的间隙均匀，间隙过大会导致压缩效率下降，间隙过小则会出现转子擦碰壳体的故障。轴承安装位的台阶尺寸也做了精准还原，轴承装配时靠台阶定位，能保证转子的轴向位置准确，不会出现轴向窜动碰擦端盖的问题。端盖上的螺栓排布采用等间距圆周布置，每个螺栓的预紧力一致，能保证端盖与壳体的贴合紧密，不会出现局部漏气的情况。

　　在实际选型布局时，用这个三维模型可以提前模拟主机与周边设备的安装间距，比如预留出侧面维护油位、更换密封件的操作空间，顶部吊环起吊所需的垂直空间，轴伸端连接皮带轮时的安全防护罩安装空间，避免现场安装时出现空间干涉。同时模型的结构细节也能帮助刚入行的结构设计人员理解这类容积式压缩主机的工作逻辑，比如散热筋的布置逻辑、密封结构的层级设计、安装定位的基准选择，这些细节都是实际工程中经过多代产品迭代验证的成熟结构，不是凭空设计的造型。
