Andonstar AD249显微镜LED光源PCB替换组件

　　在电子制造返修、精密零件检测、显微焊接作业场景中，桌面式数码显微镜是一线操作人员的核心观测工具，Andonstar AD249作为入门级高性价比数码显微设备，被广泛应用于SMT贴片返修、微小元器件尺寸检测、PCB线路排查等日常工作中，其自带的环形LED光源是保障观测视野亮度均匀、无阴影暗区的核心部件，长期高负荷使用下，原厂LED驱动PCB易出现电容鼓包、焊盘虚接、LED灯珠光衰严重等故障，直接导致观测亮度不足、频闪甚至完全不亮，影响作业效率与检测精度。

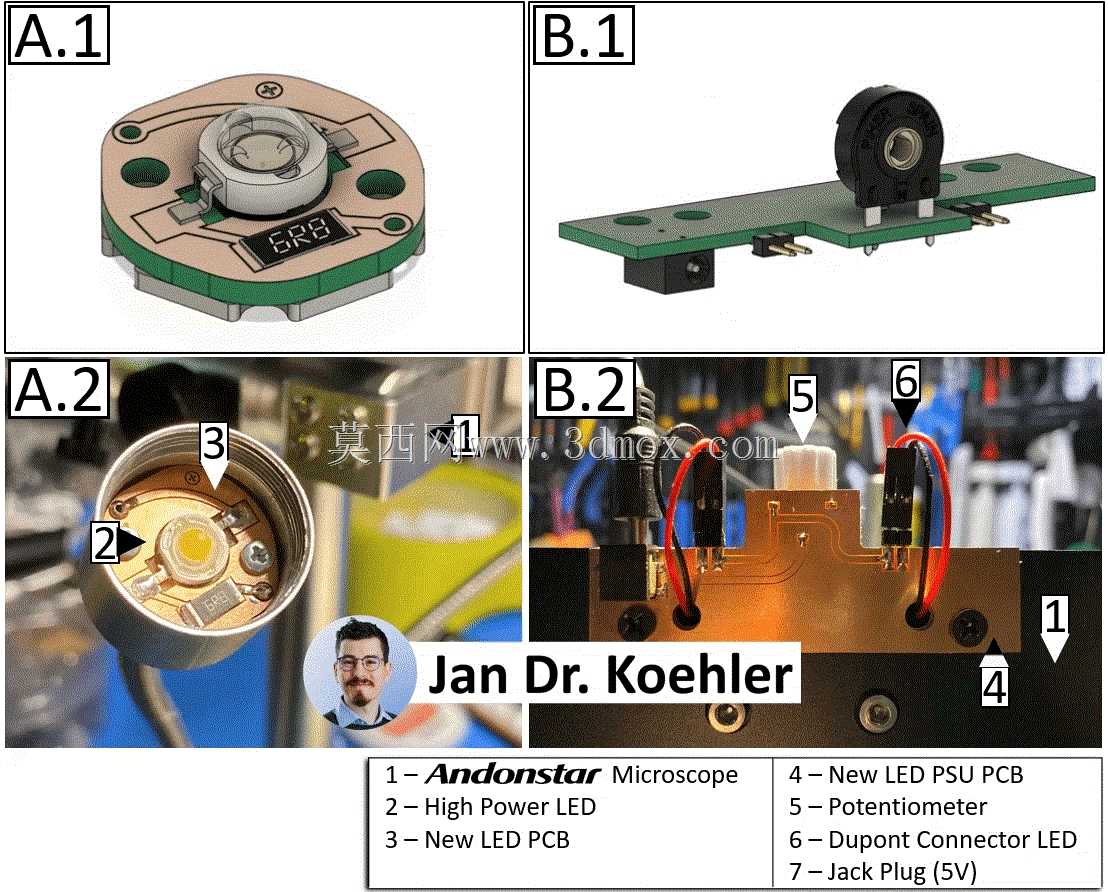

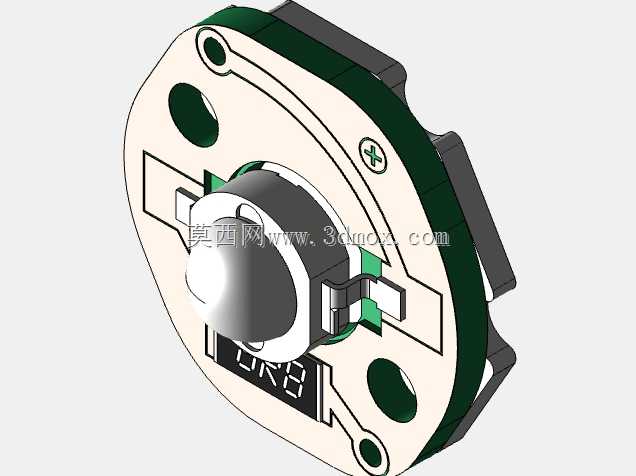

　　这套替换组件针对原厂光源的故障痛点做了定向优化，整体分为主灯板与电位器控制板两个独立结构单元，主灯板采用圆形FR-4基材设计，完全匹配原厂灯座的安装孔位，三个定位安装孔与原厂壳体的固定柱完全对齐，无需额外打孔或修改壳体结构，可直接替换原有故障灯板，板载的高功率LED灯珠采用均匀环形排布，发光角度覆盖整个物镜观测范围，避免出现边缘视野偏暗、中心过曝的问题，灯板表面预留的数码管显示焊盘可兼容原厂亮度档位显示功能，替换后不丢失原有亮度档位可视化的使用习惯。

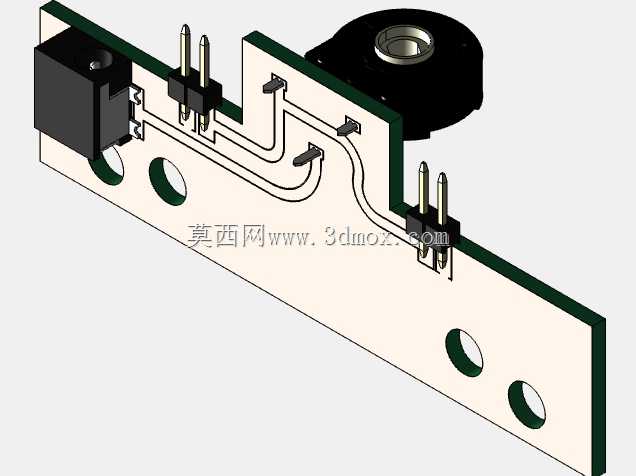

　　电位器控制板采用长条形PCB结构，适配显微镜侧方的调节旋钮安装位，板载的电位器安装轴与原厂旋钮的内孔尺寸完全匹配，杜邦连接器接口定义与原厂线束完全一致，无需重新接线或改线，直接对插即可完成电气连接，控制板上预留的固定孔位与原厂塑料支架的安装柱一一对应，安装后无松动旷量，调节旋钮的阻尼手感与原厂保持一致。从设计思路上看，这套替换组件完全遵循原厂的安装边界做正向适配，没有改动设备原有壳体的任何结构，所有外部尺寸与原厂故障件完全一致，主灯板的外径、厚度、安装孔中心距均与原厂件保持相同公差范围，控制板的长度、宽度、电位器轴的伸出长度也完全匹配原厂安装槽的尺寸，替换过程仅需拧下原有固定螺丝、拔下连接线束即可完成，无需对设备做任何破坏性改造。在实际功能表现上，替换后的LED光源驱动电路做了冗余设计，提升了长时间工作下的电流稳定性，避免长期使用后出现频闪问题，灯珠选用更高显色指数的型号，观测PCB线路、元器件引脚时色彩还原更准确，不会出现偏色导致的焊点缺陷误判，电位器的调节线性度做了优化，从最低亮度到最高亮度的调节过程无跳变、无卡顿，可精准适配不同观测场景的亮度需求，比如观测反光较强的金属引脚时可调低亮度避免反光眩光，观测深色PCB基材时可调高亮度提升细节对比度。

　　在安装适配性层面，这套组件充分考虑了一线维修人员的操作习惯，所有接口均采用防呆设计，不会出现插反导致的电路烧毁问题，板载的电子元器件均选用工业级耐温型号，长时间连续工作下的温升控制在合理范围，不会出现过热导致的壳体变形或元器件过早失效问题，主灯板的绝缘层做了加厚处理，避免安装过程中焊盘接触金属壳体造成短路故障。对于日常依赖AD249显微镜做精密作业的用户来说，这套替换组件无需更换整台设备，仅替换故障的光源PCB部分即可恢复设备的全部使用功能，维修成本远低于购置全新设备，同时优化后的电路设计还提升了光源部分的使用寿命，减少后续重复维修的概率。在结构细节上，主灯板中心的通孔尺寸完全匹配显微镜物镜的外径，不会出现刮蹭物镜镜头的问题，灯板背面的焊盘均做了绝缘涂覆处理，避免与下方的金属结构件接触造成短路，控制板上的连接器选用带锁扣的型号，设备移动或调节角度时不会出现线束松脱导致的光源熄灭问题，电位器的固定螺母采用标准细牙螺纹，与原厂的固定螺母通用，安装时可直接复用原有紧固件，无需额外准备配件。
