switchcraft款6.35mm音频插头结构设计

　　这款6.35mm规格音频插头的结构设计，核心围绕专业音频场景的频繁插拔需求展开，在接触可靠性、握持防滑性、线缆抗拉性能三个核心维度做了针对性的结构优化。从实际应用场景来看，这类插头广泛覆盖电声乐器连接、专业调音台信号接驳、舞台演出音频信号传输、工业音频设备信号互联等场景，这类场景普遍存在插拔频次高、现场布线拉扯多、接触稳定性要求高的特点，一旦出现接触不良会直接导致信号中断、杂音干扰等问题，对演出效果、设备运行稳定性造成直接影响。

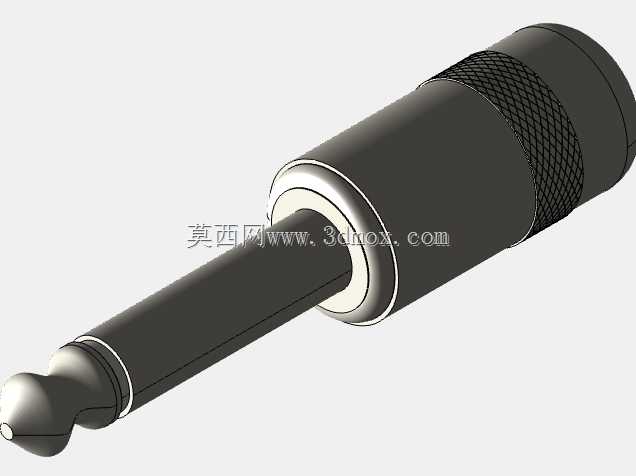

　　从产品功能特性来看，插头前端的球形接触头采用圆弧过渡设计，插入配套母座时可以平滑引导接触弹片张开，避免硬插造成的弹片变形、接触镀层刮伤问题，长期插拔后仍能保持稳定的接触压力。插芯部位的绝缘隔层采用台阶式限位结构，将信号极与接地极做物理隔离，避免极间短路造成的信号串扰，绝缘层的台阶尺寸与母座内部的限位槽匹配，插入到位后可以形成轴向定位，避免插头受径向力时出现偏摆导致的接触瞬断。插头中部的滚花纹理采用网纹滚花设计，滚花的齿距、齿深经过匹配调校，插拔时手指与滚花部位的摩擦力足够，即使手上有汗或者佩戴薄劳保手套操作，也能顺利完成插拔动作，不会出现打滑拧不动的情况，滚花段的长度覆盖了手指插拔时的常规握持区域，操作时不需要刻意调整握持位置。尾部的线缆护套采用渐变锥度设计，护套从插头主体向线缆方向逐步收窄，既可以给线缆弯折提供缓冲，避免线缆在插头根部反复弯折造成线芯断裂，也能控制尾部的整体外径，不会因为护套过粗影响相邻接口的插拔操作。

　　从设计思路层面拆解，这款插头的结构拆分遵循易装配、易维护的原则，整体分为接触头、绝缘内芯、金属外壳、尾部护套、线缆压接端子几个独立模块，各模块之间采用过盈配合加卡扣限位的方式组合，不需要额外的粘接工序，装配时可以依次将压接好线芯的端子装入绝缘内芯，再将内芯推入金属外壳，最后卡入尾部护套即可完成组装，生产装配效率高，后期如果出现接触头磨损的情况，也可以拆开外壳更换内芯组件，不需要整体报废。金属外壳采用薄壁拉伸工艺成型，外壳壁厚控制在合理区间，既保证整体结构强度，受外力挤压时不会出现凹陷变形卡滞母座，也能控制整体重量，长时间插在设备接口上不会因为自重过大导致接口松脱。外壳与内部绝缘芯之间预留了屏蔽层压接位置，线缆的编织屏蔽层可以压接在外壳与内芯的台阶之间，实现360度连续屏蔽，避免外界电磁干扰串入音频信号路径，这一点在舞台现场存在大量灯光、无线设备电磁干扰的场景下尤为重要。

　　从外形尺寸与安装边界来看，这款插头的整体长度控制在常规6.35mm插头的通用尺寸范围内，插入母座后外露的长度不会超出设备面板的常规安全间隙，滚花段的最大外径经过尺寸校核，在标准间距的多联6.35mm母座排插上使用时，相邻插头之间不会出现干涉，可以同时插满所有接口，不需要预留额外的间隙。插头前端接触头的直径、长度尺寸严格遵循通用6.35mm音频接口的尺寸规范，与市面上所有合规的6.35mm母座都能实现兼容配合，插入深度控制在标准范围内，既不会因为插入过深顶坏母座内部结构，也不会因为插入过浅导致接触面积不足、接地不良。尾部线缆入口的内孔尺寸适配常规外径的音频线缆，压接部位的内孔做了防滑齿设计，线缆外皮压入后可以承受足够的轴向拉力，正常布线拉扯时不会出现线芯被拉脱的情况。在实际选型使用时，需要注意配套线缆的外径与尾部护套的内孔尺寸匹配，线缆屏蔽层的压接长度要覆盖整个屏蔽接触台阶，装配时要将线芯焊接部位做光滑处理，避免焊锡尖刺刺穿绝缘层造成极间短路，滚花部位的表面处理要保证粗糙度均匀，避免出现毛刺划伤操作人员手指的情况。
