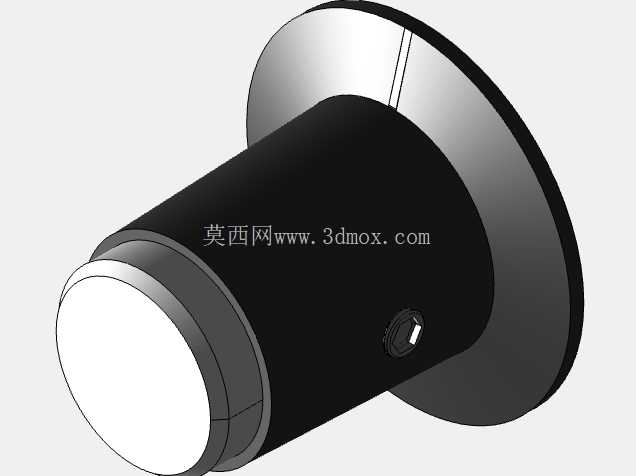

22mm电位计控制旋钮结构设计

　　这类22mm规格的控制旋钮，是工业电控面板、测试仪器、音频调控设备里极为常见的人机交互部件，核心作用是给电位计提供操作端的力矩传递与操作界面，让操作人员可以通过旋转动作改变电位计的输出阻值，进而实现对设备参数的连续调节，比如调压设备的输出电压调整、工控装置的参数阈值设定、音频设备的音量增益控制等场景都能见到这类部件的身影。

　　从安装边界来看，22mm的直径刚好适配工业领域通用的面板开孔尺寸，和常见的按钮、指示灯开孔规格保持一致，不需要在面板加工时单独定制特殊孔径，能大幅降低面板加工的工艺复杂度，安装时旋钮的法兰盘会贴合在面板外侧，起到定位与遮挡安装缝隙的作用，轴套部分穿过面板开孔后和电位计的调节轴配合，侧面的紧定螺钉可以将旋钮和电位计轴牢牢锁死，避免操作过程中出现旋钮空转、打滑的问题，保证旋转力矩能完整传递到电位计轴端。

　　设计过程中首先要考虑操作的人机工程性，旋钮外侧的滚花或者防滑结构能提升手指接触时的摩擦力，即便操作人员戴薄劳保手套操作也不会出现打滑的情况，前端的指示标记可以清晰指向面板上的刻度标识，让操作人员能直观判断当前调节的参数档位。结构上要兼顾强度与装配便利性，主体部分采用圆柱套筒结构，既能保证和电位计轴的配合长度足够，避免轴端受力不均导致的电位计轴磨损，又能控制整体重量，不会给电位计轴带来额外的径向负载，延长电位计的使用寿命。

　　在实际选型适配时，这类旋钮需要匹配对应直径的电位计调节轴，紧定螺钉的位置要设计在方便工具操作的角度，安装后不会和面板上的其他相邻部件产生干涉，法兰盘的厚度要控制在合理范围，既保证足够的结构强度不会在拧紧时出现变形，又不会突出面板过多影响整体的外观协调性。旋钮的旋转行程要和所搭配电位计的旋转角度匹配，避免出现旋钮转到极限位置后电位计还未到行程端点，或是电位计已经到极限旋钮还能继续转动导致部件损坏的问题。

　　从结构细节来看，旋钮前端的平面设计可以粘贴标识片，用来标注旋钮对应的调节功能，侧面的紧定螺钉采用内六角或者一字槽结构，方便日常维护时的拆装更换，整体的外形没有多余的突出棱角，能避免操作人员在操作面板其他部件时被剐蹭，同时黑色的主体配色和金属质感的法兰盘搭配，也能适配大多数工业设备的面板外观风格，不会显得突兀。
