带刻度标识工业设备调节旋钮结构

　　这类带环形刻度的调节旋钮，常见于测试仪器、工业控制机柜、音频设备、老式电源调控面板上，核心作用是给操作人员提供精准的参数调节反馈，避免盲操作带来的参数偏差。从结构上看，旋钮主体分为握持段、刻度盘段、轴连接段三个部分，握持段外壁做了细密的周向滚花处理，滚花的齿距控制在0.8mm左右，齿深0.3mm，既可以保证戴薄劳保手套操作时不打滑，又不会因为齿形过于尖锐划伤操作人员手指，日常徒手调节时的摩擦力也足够，不会出现拧动时脱手的情况。

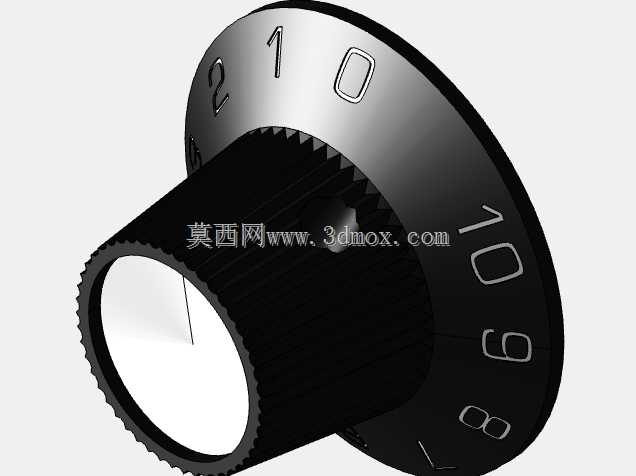

　　刻度盘段做了亮面金属质感的环形面，0-10的数字刻度采用凹刻填漆工艺，刻度线与数字的排布严格对应转动角度，整圈360度对应0到10的量程，每一个数字间隔对应36度转角，配合面板上的固定指示线，操作人员可以快速读取当前调节的档位，不需要额外外接数显装置就能完成粗调，在一些对成本敏感、不需要极高精度的调控场景下，这种机械刻度的反馈可靠性远高于电子显示，不会因为断电、信号干扰丢失当前档位信息。

　　轴连接段采用内孔D型切面设计，适配常见的6mm直径D型电位器轴、可调电阻轴或者编码器轴，安装时不需要额外打顶丝，直接将旋钮按压到轴上就能完成固定，D型切面可以完全避免旋钮和转轴之间出现相对转动，保证刻度指示和实际轴的转角完全同步，不会出现使用一段时间后刻度偏移的问题。旋钮的整体安装突出高度控制在18mm，刻度盘的外径为30mm，安装时只需要在面板上开出直径7mm的轴过孔，不需要额外的固定法兰，旋钮自身的轴套长度为10mm，可以适配厚度1mm到8mm的设备面板，不管是薄铁皮机柜还是厚塑料操作面板都能稳定安装，不会出现晃动。

　　设计时特意将握持段的直径做的比刻度盘小2mm，一方面是让刻度盘形成一个限位台阶，避免旋钮按压安装时过度深入面板内部，另一方面操作人员拧动旋钮时，手指不会蹭到刻度盘表面的填漆层，长期使用也不会把刻度数字磨掉。旋钮内壁做了均匀的加强筋，既可以减少注塑成型时的缩痕，又能提升整体结构强度，即使操作人员用较大的力气拧动，也不会出现旋钮开裂的情况。内壁和转轴配合的位置做了0.1mm的过盈量，安装时只需要稍微用力按压就能卡紧，日常使用不会因为设备振动出现旋钮松脱滑落的问题。

　　在实际选型应用中，这类旋钮多用于不需要频繁微调的参数调节场景，比如电源输出电压粗调、设备加热功率档位调节、音频设备的音量粗控、测试台架的信号幅值调节，相比光滑面的塑料旋钮，带滚花和清晰刻度的款式操作效率更高，操作人员不需要凑近看面板标识，凭手感和刻度位置就能快速调到需要的档位。刻度的数字采用了无衬线的粗体字体，即使在光线较差的车间环境下，也能快速识别当前刻度值，凹刻的工艺相比丝印刻度耐用性提升数倍，在有少量油污、粉尘的工业环境下，只需要用抹布擦拭就能清理干净，不会出现丝印层被溶剂擦掉的问题。

　　从建模逻辑上看，这类旋钮的建模需要先确定转轴的配合尺寸，再反向推导内孔的公差带，D型切面的位置要和刻度0点严格对齐，保证旋钮安装到转轴上之后，0刻度刚好对准面板的指示线，不会出现初始位置偏移。滚花特征采用圆周阵列的方式生成，要注意齿形的拔模角度，保证注塑生产时可以顺利脱模，不会出现卡模的问题。刻度数字采用包覆特征或者凹雕拉伸的方式做在刻度盘面上，数字的深度控制在0.2mm，既保证填漆时有足够的深度容纳油漆，又不会因为刻度过深影响刻度盘的结构强度。整体的边角都做了R0.5mm的圆角处理，没有尖锐的棱角，避免安装和操作时划伤人员，也能减少注塑件的应力集中，提升零件的抗冲击能力。
