滚花一字槽手拧紧固螺钉结构设计

　　在各类需要频繁手动拆装、无需借助额外工具完成锁紧与松脱的设备场景中，这类手拧紧固螺钉的应用覆盖范围极广，小到电子测试治具的面板固定、仪器设备的检修盖板锁紧，大到小型工装夹具的快换模块定位、非标自动化设备的可调限位结构固定，都能见到这类零件的身影。不同于需要螺丝刀、内六角扳手等工具操作的标准紧固件，这类零件的核心设计逻辑就是降低操作门槛，让操作人员在没有辅助工具的场景下，也能快速完成紧固件的装拆动作，大幅提升设备调试、检修、换型的效率。

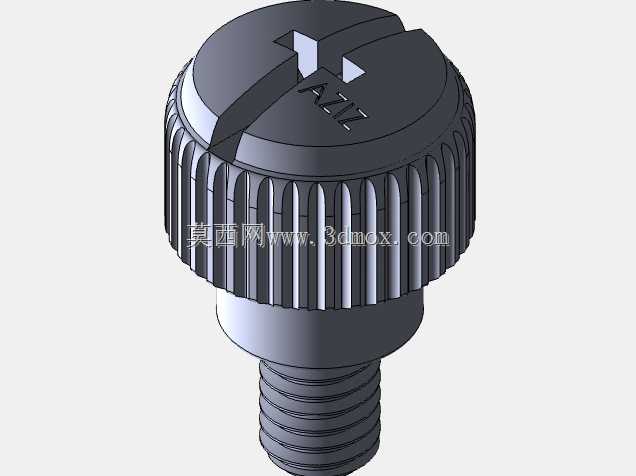

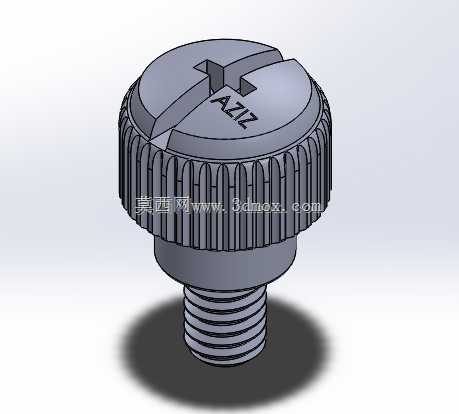

　　从结构设计层面来看，这款螺钉的头部采用了大直径的圆柱造型，头部圆周面加工有均匀的直纹滚花结构，滚花的齿距与齿深经过匹配设计，既不会因为齿纹过锐划伤操作人员的手指，也能保证手指拧动时提供足够的静摩擦力，避免施力过程中出现打滑的情况。头部顶面开设的一字槽，是兼顾手动操作与工具辅助操作的冗余设计：当需要的锁紧力矩超出手指拧动的上限时，可以借助一字螺丝刀完成最终的锁紧，或是在长期使用后螺纹副出现卡滞、手指无法拧动时，用工具辅助松脱，避免零件因为无法拆卸而被迫破坏。顶面的标识区域做了微凹处理，可用于打刻零件编号、品牌标识或是拧紧力矩提示，不会因为标识凸起在安装过程中被剐蹭磨损。

　　头部与螺纹段之间设计有直径略小于头部、大于螺纹大径的定位轴颈，这个结构的作用有两个：一是在螺钉拧入安装位后，轴颈可以与安装孔形成间隙配合，起到径向定位的作用，避免螺钉锁紧后出现径向窜动；二是轴颈的端面可以作为锁紧的承压面，相比直接用头部下端面承压，更小的承压接触面积可以在同等拧紧力矩下获得更大的接触面压，提升锁紧后的防松效果，同时也能减少头部下端面与被安装件表面的接触摩擦面积，降低拧动过程中对被安装件表面的涂层、外观面的划伤风险。

　　下方的螺纹段采用标准公制粗牙螺纹设计，螺纹的收尾处做了合理的退刀结构，避免螺纹拧到底时出现螺牙磕碰的问题。从安装边界来看，设计时需要重点匹配三个尺寸参数：首先是螺纹的公称直径与螺距，必须与安装位的内螺纹孔完全匹配，同时要根据被锁紧件的总厚度计算螺纹的有效旋合长度，保证至少有3到5个完整螺牙参与啮合，避免螺纹受力过大出现滑牙；其次是头部的外径尺寸，要预留足够的手指操作空间，一般来说头部周边至少要留出8到10毫米的无遮挡空间，方便手指捏住头部完成拧动动作；最后是头部的总高度，要兼顾手指捏持的舒适度与零件的整体重量，过高的头部会增加零件的整体占用空间，也会提升不必要的材料成本，过矮的头部则会减少手指与滚花面的接触面积，导致拧动时无法施加足够的力矩。

　　在实际选型应用中，这类零件常被用于不需要很大锁紧力、但需要经常拆装的部位，比如电子设备的外壳盖板、测试治具的快换压块、光学设备的调节旋钮锁紧、小型机柜的门板固定等场景。相比带翼型的蝶形螺钉，这种圆柱滚花头部的造型更加紧凑，不会出现翼片突出勾挂其他物件的问题，在空间相对局促的安装位置适用性更强。设计建模过程中，滚花结构的处理需要兼顾渲染效果与模型的轻量化需求，如果是用于装配干涉检查、结构验证的工程模型，可以采用简化的滚花纹理示意，避免过多的细碎齿形特征导致模型文件过大，影响整体装配的运行流畅度；如果是用于生产加工的制造模型，则需要严格标注滚花的模数、齿距、滚花长度等工艺参数，保证加工出来的零件摩擦力符合设计预期。一字槽的宽度与深度也要匹配常用一字螺丝刀的刀头尺寸，槽的两端要做微小的倒角处理，避免螺丝刀插入时刮伤槽口边缘，长期使用后出现槽口崩边的问题。螺纹段的公差要按照普通紧固螺纹的标准选取，不需要过高的精度等级，在保证螺纹顺畅旋合的前提下，控制加工成本。承压轴颈的端面要与螺纹轴线保持足够的垂直度，避免锁紧后出现螺钉偏斜、承压面受力不均的问题，导致锁紧后零件松动。
