十字型带锥座机械连接固定基座结构

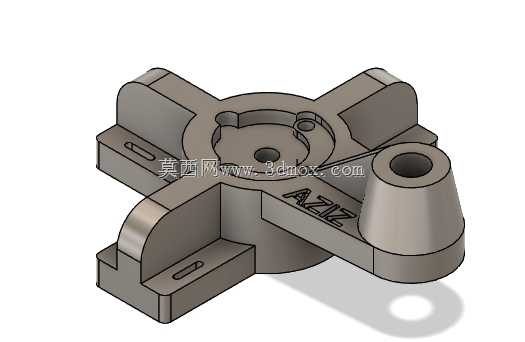

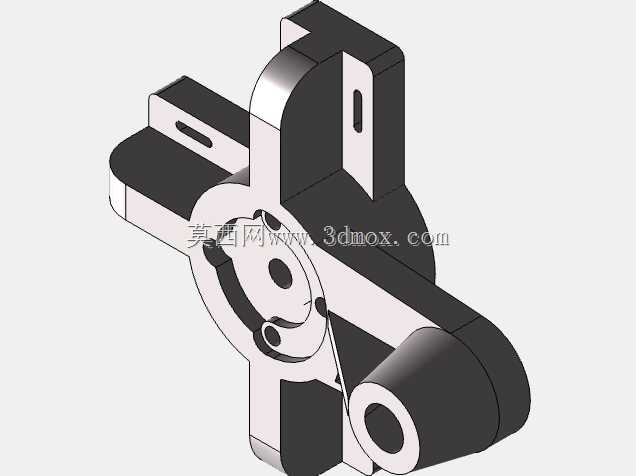

　　这类十字布局的连接固定基座，多应用在小型机电设备的内部动力传递节点、工装夹具的定位支撑工位，以及自动化生产线的小型执行元件安装场景中，核心作用是为相邻的传动部件、检测元件提供稳定的安装基准，同时承担多方向的载荷传递，避免设备运行过程中出现部件偏移、振动松脱的问题。从结构设计逻辑来看，主体采用十字辐射式的支臂布局，四个方向延伸的支臂上均预留了长条形安装槽，这类槽孔的设计并非随意设置，而是考虑到现场安装时的位置公差补偿需求——当配对安装的基座孔位存在小范围加工误差时，无需重新扩孔或调整其他部件位置，仅需沿长槽方向微调基座位置即可完成装配，大幅降低现场安装的适配难度。

　　支臂的截面采用了带圆弧过渡的加厚设计，并非直角棱边结构，这种处理一方面是为了减少应力集中，在设备长期承受交变载荷时，避免棱边位置出现应力开裂的问题，另一方面也能在装配过程中减少锐边对操作人员、配套管线的剐蹭损伤。基座中心位置设置了阶梯式圆孔结构，中心小孔为定位销孔，用于与配套的轴类零件实现精准定位，保证同轴度公差控制在合理范围内，外围的环形沉台则用于容纳配套轴承或轴套的外圈，为转动部件提供稳定的支撑基准，沉台的深度经过精准核算，刚好可以容纳标准件的安装厚度，不会出现轴承外圈突出或凹陷过多导致的装配干涉问题。

　　侧方突出的锥台结构是整个基座的功能延伸部分，锥台中心设置了贯通的直孔，锥面的设计主要用于与配套的锥面连接件实现无间隙配合，相比圆柱面配合，锥面配合可以实现自动定心，同时能承受更大的径向与轴向复合载荷，在需要频繁拆装的工位上，锥面结构的磨损量更小，重复定位精度也更稳定，锥台与十字支臂的连接位置做了大圆弧过渡处理，将载荷分散到相邻的两个支臂上，避免连接位置出现应力集中断裂的问题。基座表面刻印的标识槽，是为了在批量装配时快速识别基座的安装方向，避免工人装反导致后续部件无法对位，这类标识槽采用凹陷式设计，不会突出基座表面影响其他部件的安装，也不会因为长期摩擦出现标识磨损消失的问题。从安装边界来看，四个支臂的外端面构成了基座的最大安装轮廓，安装时需要预留至少3mm的周边间隙，避免支臂与相邻的设备壁板、其他零部件出现干涉，支臂底部为平面设计，整个基座的安装基准面为支臂的下表面，安装时需要保证该平面与安装底板的贴合度，平面度公差需要控制在0.05mm以内，否则会导致中心孔与锥台孔的轴线出现倾斜，影响后续装配的部件运行精度。长条形安装槽的宽度适配标准的内六角圆柱头螺栓，安装时螺栓可以从槽内直接穿入，不需要额外预留螺栓穿入的操作空间，进一步压缩了整个安装节点的占用空间。

　　在实际选型应用中，这类基座多用于小型电源设备的内部元件固定、小型传动机构的中间支撑，以及检测传感器的安装定位，相比一体式的铸造支座，这种结构的重量更轻，同时四个方向的支臂可以根据实际安装需求选择是否使用，当某个方向不需要连接部件时，也不会影响其他三个方向的安装稳定性，适配性更强。设计过程中，各个孔位的位置度公差经过反复校核，中心孔与锥台孔的轴线平行度控制在0.03mm以内，保证安装在两个孔位上的部件不会出现偏磨问题，支臂上的长槽对称度公差也控制在合理范围内，避免微调时出现位置偏移超差的问题。基座的壁厚设计经过载荷核算，在承受额定径向载荷时，支臂的变形量控制在0.02mm以内，不会因为长期受力出现塑性变形，同时壁厚也没有过度冗余，避免了材料浪费和整体重量过大的问题。
