带圆弧槽的组合式安装基座结构设计

　　在工业装配线的工装夹具定位、小型电控模块的承载安装场景中，这类带圆弧槽的组合式安装基座是十分常见的支撑构件，日常多被用于需要侧向避让、多方向定位的工位上，替代传统整块式安装座来降低加工成本，同时提升装配调整的灵活度。从实际使用场景来看，这类基座常被布置在自动化生产线的侧边定位工位，用来承托小型检测传感器的安装支架、或是小型气动元件的转接底座，也可作为小型变压器模块的底部安装支撑，通过基座上预设的槽位完成快速定位，不需要现场额外配打孔位，能大幅缩短产线调试的周期。

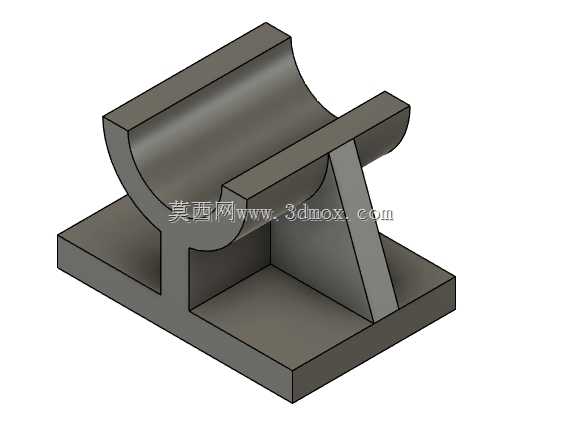

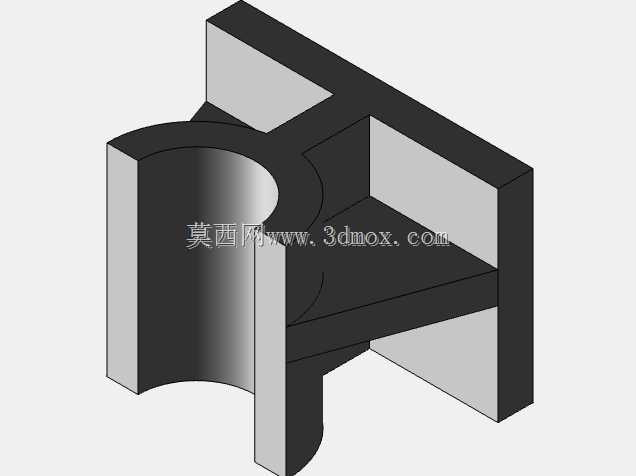

　　从结构设计思路来看，整个构件采用上下两层叠加的组合式构型，下层为矩形承载底座，上层为带双侧圆弧避让槽的支撑块，两层结构通过中间的定位凸台完成拼接，不需要额外的紧固件即可完成初步定位，后续装配时可根据实际使用需求选择粘接、螺栓紧固或者焊接的方式完成固连。上层支撑块两侧设计的内凹圆弧槽，主要是为了避让圆柱形的装配部件，比如气动管路、圆形接线柱或者导柱类零件，避免安装时出现结构干涉，同时圆弧槽的弧度经过匹配设计，能和直径适配的圆柱面形成贴合定位，提升装配后的整体稳定性。下层底座上预留的多个矩形定位槽，分别对应不同方向的安装固定需求，横向和纵向的槽位可以适配不同规格的T型螺栓，方便在铝型材工作台上完成快速固定，不需要额外制作转接板。

　　从尺寸边界来看，整个基座的总长度为75mm，总宽度为52mm，总高度为40mm，属于小型安装支撑构件，适合在空间紧凑的工位上使用。上层支撑块的单侧突出长度为22mm，圆弧槽的中心距侧边定位尺寸为15mm，槽边的壁厚控制在8mm，既保证了足够的结构强度，避免长期承重出现形变，又尽可能减少了材料的使用，降低构件自重。下层底座的侧边定位槽距离边缘的尺寸为9mm，槽宽适配常规M6规格的安装螺栓，中间的凸台定位尺寸为33mm，和上层支撑块的底部凹槽形成过盈配合，装配后不会出现横向窜动。在实际加工过程中，这类构件如果采用金属材质加工，多选用6061铝合金通过铣削成型，圆弧槽部分采用成型铣刀一次走刀完成，保证圆弧面的光滑度，避免出现应力集中的棱角；如果用于非承重的轻量化场景，也可采用ABS材质通过3D打印制作，满足快速打样验证的需求。

　　在实际选型使用时，需要注意基座的安装平面平面度公差控制在0.1mm以内，避免安装后出现倾斜导致上部承载的部件定位偏移；圆弧槽的配合公差选择H7级别，和适配的圆柱部件形成间隙配合，方便拆装调整；下层底座的固定螺栓需要加装平垫，避免长期受振动出现螺栓松动的情况。这类组合式结构相比一体式基座的优势在于，当上层支撑块的圆弧槽出现磨损时，只需要更换上层构件即可，不需要整体替换底座，能降低后期的维护成本，同时可以根据不同的避让需求更换不同圆弧规格的上层块，提升了构件的通用适配性。在三维建模过程中，这类构件需要重点标注圆弧槽的中心位置尺寸、各定位槽的边距尺寸，以及两层结构配合面的公差要求，避免加工后出现装配错位的问题，同时建模时需要对所有锐边做C0.5的倒角处理，避免安装时划伤操作人员，也能减少应力集中导致的构件开裂风险。
