带安装基座的铰接支撑座结构设计

　　该铰接支撑座结构主要应用于中小型自动化生产线的连杆传动机构末端、小型工装夹具的翻转定位单元以及非标检测设备的角度调节工位，作为实现转动副连接与载荷承载的核心构件，承担着连接固定机架与活动执行端、传递径向与轴向复合载荷、限定转动自由度边界的核心作用，在需要实现小角度往复摆动、部件翻转让位、铰接式定位的工位中，这类支撑结构的刚性与安装适配性直接决定了整套机构的运行稳定性与重复定位精度。

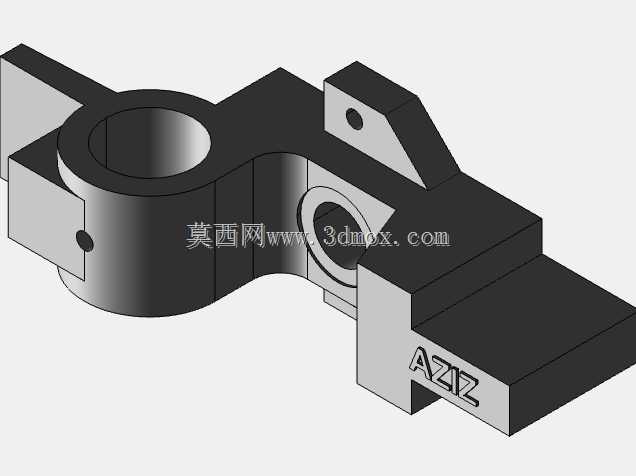

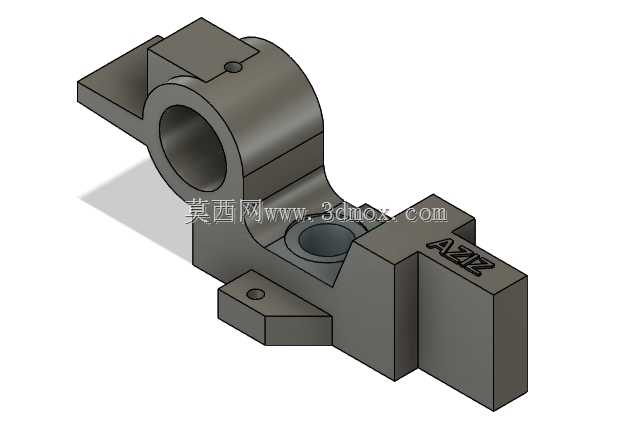

　　从功能特性来看，该构件集成了铰接孔承载、多面安装固定、侧向定位止口三类核心功能，中部的贯通圆孔为铰接转动副的安装位，孔壁加工精度可满足普通滑动衬套或者微型滚动轴承的压装要求，能够承受径向载荷同时允许配合轴件完成定轴转动，孔位周边的加厚凸台结构是针对铰接位置应力集中问题做的补强设计，避免长期交变载荷下出现孔位变形、开裂的问题。构件延伸出的两处水平安装耳板上分别设置了沉头安装孔，可通过内六角螺栓将构件整体固定在设备的安装基板或者型材架上，沉孔设计能够保证螺栓安装后头部不突出安装面，避免与周边运动部件产生干涉。构件右侧的方块结构上设置了下沉式定位孔，可用于安装定位销或者固定附属的检测支架、限位挡块，方块侧面预留的标识位可用于打刻零件编号、安装对位标记，方便现场装配时的方向识别。

　　设计过程中优先考虑了安装场景的适配性，整体结构采用一体化铸造成型后再做机加工的工艺路线，在保证结构刚性的前提下尽可能减少不必要的材料冗余，降低零件整体重量。铰接孔的轴线与底部安装面的平行度公差控制在0.02mm以内，保证铰接轴安装后不会出现卡滞、偏磨的问题；两处安装耳板的安装面共面度公差控制在0.03mm，避免螺栓锁紧时零件出现翘曲变形，导致铰接孔轴线偏移。侧向的定位方块与主体结构采用圆弧过渡连接，减少应力集中点，同时方块的外侧平面可作为安装时的对位基准面，配合百分表可快速完成零件的安装找正，降低现场装配的调试难度。

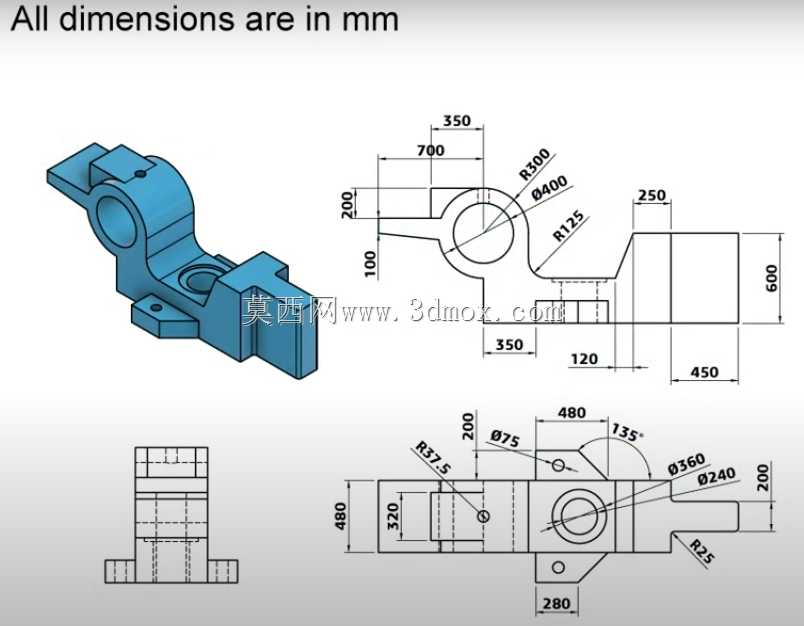

　　从安装边界尺寸来看，该支撑座整体沿铰接孔轴向的宽度适配直径20-30mm规格的铰接轴使用，底部安装耳板的孔位间距符合常规40系列工业铝型材的安装孔距标准，也可直接固定在厚度8mm以上的钢板安装面上，不需要额外加工过渡转接板。零件整体高度控制在较低区间，安装后不会过多占用设备上部的运动空间，适合安装空间紧凑、对构件整体高度有严格限制的工位。零件的所有外露棱边均做了C1倒角处理，既避免装配过程中锐边划伤操作人员，也能够去除机加工产生的毛刺，防止毛刺脱落进入铰接孔内部造成转动副磨损。

　　在实际选型应用时，该支撑座可适配100N·m以内的铰接载荷工况，适合用于轻载传动的铰接部位，比如小型物料拨杆的摆动支撑、防护门的翻转铰接、检测探头的角度调节基座等场景。设计时没有设置多余的复杂结构，所有加工面均为平面或者内孔，常规的铣削、钻削设备即可完成全部机加工工序，加工成本较低，适合小批量定制生产或者设备改造时的快速替换加工。零件的材质可根据实际使用场景选择，常规工况下采用HT200灰铸铁铸造即可满足减震与刚性要求，有轻量化需求的场景也可采用6061铝合金加工后做硬质阳极氧化处理，提升表面耐磨性能。铰接孔内部可根据转动频率选择配合方式，低速摆动场景可直接采用孔轴间隙配合加注润滑脂使用，高频转动场景则可压装铜套或者微型轴承，提升转动副的使用寿命，降低维护频率。
