滚花手拧螺丝配套注塑成型模具结构

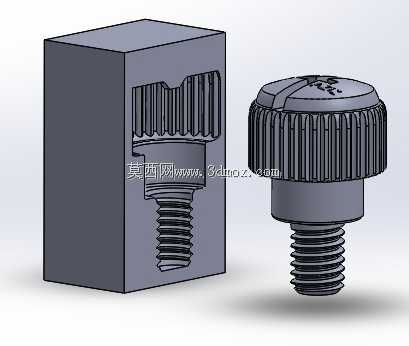

　　这套结构针对带竖纹滚花头部的手拧螺丝做配套注塑包胶成型设计，日常在电子设备面板、小型仪器调节机构、工装夹具快拆部位经常能见到这类紧固件的身影，不需要额外工具就能徒手完成松紧操作，在需要频繁拆装、手动调节预紧力的场景下，比普通外六角、沉头螺丝的操作效率高很多。从结构拆分来看，模具采用整体式型腔块设计，型腔直接在方块模仁上加工成型，没有额外的镶拼结构，对应螺丝头部的滚花位置做了精准的逆向仿形，能完整复刻滚花的竖条纹理，保证注塑包胶后外层塑料和金属螺丝基体的咬合强度，避免使用过程中塑料层和金属基体出现相对转动。

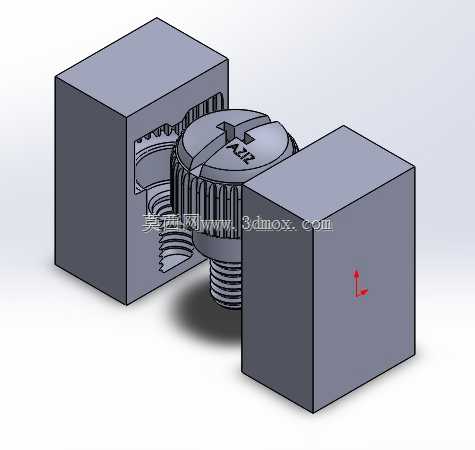

　　模仁的入料口设置在螺丝头部的顶面位置，采用点浇口进料方式，填充过程中融料顺着滚花的凹槽均匀流向螺纹段周边，不会在螺纹配合位置产生熔接痕或者缺料问题，开模时浇口能自动拉断，不需要后续人工修剪浇口残留。螺丝的外螺纹段在模具里做了精准的让位孔设计，孔和螺纹的配合间隙控制在0.02mm以内，既可以避免融料溢入螺纹牙型缝隙造成飞边，也能保证金属螺丝嵌件放入模腔时的定位精度，不会出现偏心导致包胶层厚薄不均的问题。设计时特意把模仁的分型面设置在螺丝头部的下端面位置，和螺丝轴肩完全贴合，合模时的压紧力直接作用在轴肩端面上，不会压伤滚花纹理，也能减少分型面的溢料飞边。

　　从安装边界来看，单块模仁的外形是规整的长方体，长宽尺寸适配1515规格的标准模架，厚度方向预留了足够的冷却水道安装空间，冷却水道距离型腔壁的距离保持在12-15mm之间，能保证成型过程中型腔各位置温度均匀，减少包胶层的收缩变形，成型后的塑料层圆度可以控制在0.03mm以内。滚花头部的型腔深度和螺丝头部的金属嵌件高度匹配，包胶层厚度均匀控制在1.5mm，既保证了手部拧动时的握持摩擦力，也不会因为包胶层过厚导致冷却时间过长影响生产效率。实际生产使用时，只需要把预处理好的金属螺丝嵌件放入模仁的定位孔内，合模后注入工程塑料原料，保压冷却后开模就能直接取出成品，不需要额外的二次加工工序。

　　这套结构的设计思路完全围绕小批量手拧螺丝包胶的生产需求做优化，没有多余的复杂抽芯机构，模仁加工难度低，普通的数控铣配合电火花就能完成型腔加工，后期维护也很方便，如果出现局部磨损只需要重新更换整块模仁即可，不需要拆解整套模架。针对手拧螺丝的使用场景，模具成型后的包胶层边缘做了0.2mm的圆角过渡，没有尖锐的毛边，徒手操作时不会划伤手部，滚花位置的塑料纹理和金属基体的滚花完全贴合，拧动时的摩擦力足够，即使手上有少量油污也不会出现打滑的问题。螺纹段的让位孔做了1度的脱模斜度，开模时不会刮伤螺纹表面，保证成品螺丝和配套螺母的配合顺畅，不会出现卡滞或者滑牙的问题。
