蒸汽机用十字头组装机械结构设计

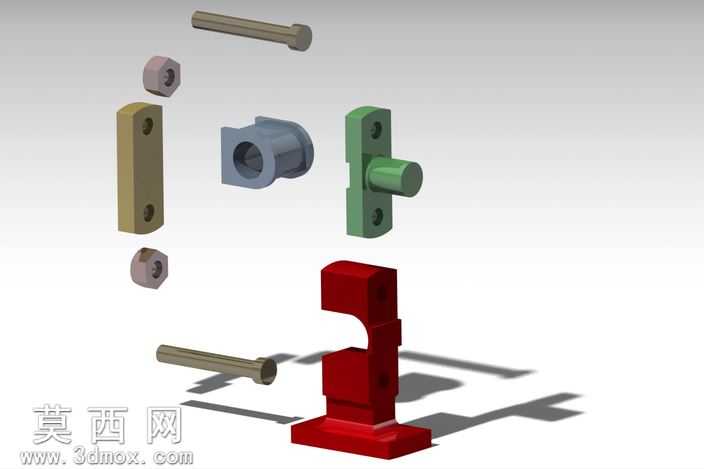

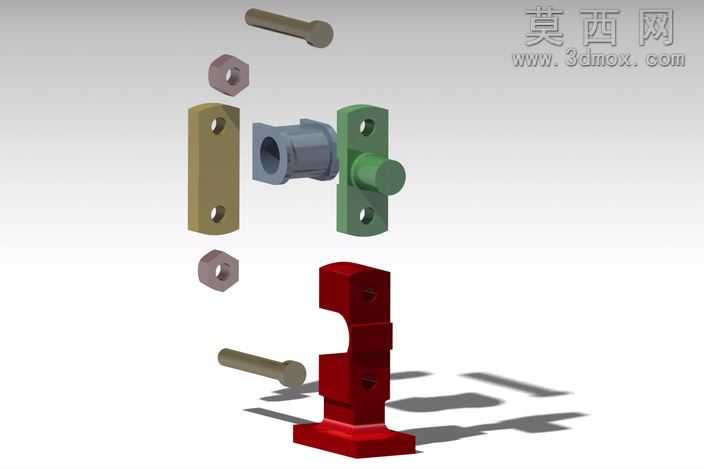

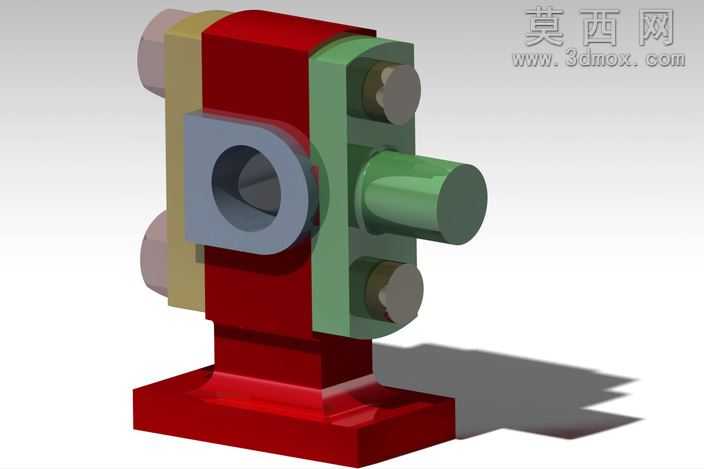

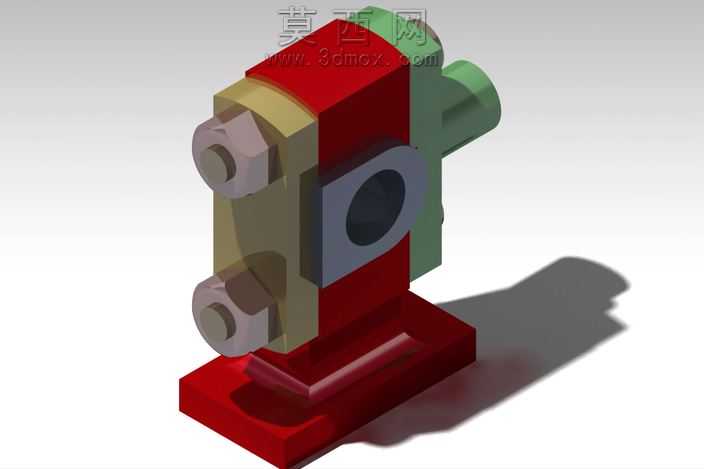

本作品为蒸汽机配套的十字头组装三维模型，整体采用三维建模软件完成全参数化设计，建模过程严格遵循机械装配设计规范，先完成各独立零件的特征建模，再按照实际装配约束关系完成整体组装，确保各部件间的配合公差符合蒸汽机传动部件的运行要求。模型渲染阶段采用写实工业渲染方案，为不同功能部件赋予差异化材质：主体承载基座采用红色哑光金属漆材质，模拟铸铁件的厚重质感与表面喷涂工艺效果；侧向连接的滑套部件采用灰蓝色金属材质，还原精加工钢件的哑光金属质感；横向伸出的销轴类部件采用亮绿色金属材质，区分不同装配模块的同时，清晰展示部件的装配层级；各销轴端部、衬套部位采用浅灰金属材质，模拟铜质衬套与销轴的精加工表面质感，整体光影采用柔和侧光方案，投射出清晰的结构阴影，直观呈现各部件的空间位置关系与装配层次。从结构设计来看，该十字头组装采用立式基座承载结构，底部为带安装定位特征的方形底座，用于将整个十字头组件固定在蒸汽机的机身对应位置；主体立架为十字形承力结构，中部开设贯穿的轴孔用于连接活塞杆端，侧向设置多组销轴安装位，用于连接连杆与滑块部件，实现蒸汽机活塞往复运动向连杆摆动运动的动力转换；各部件间采用轴孔配合、端面定位的装配方式，预留了合理的运动间隙，既保证传动过程中的结构稳定性，又避免运动过程中出现部件干涉。设计过程中重点考量了十字头作为蒸汽机动力传递核心部件的受力特性，对承力部位的结构厚度、连接销轴的直径参数都做了对应优化，确保结构强度满足蒸汽机运行时的交变载荷要求，同时整体装配结构拆分合理，清晰展示了十字头组件的内部装配关系与零件组成，可作为蒸汽机传动结构教学、机械装配设计参考的直观三维素材，帮助理解往复式动力机械中十字头部件的工作原理与结构设计逻辑。
