三同轴孔连接固定支座结构设计

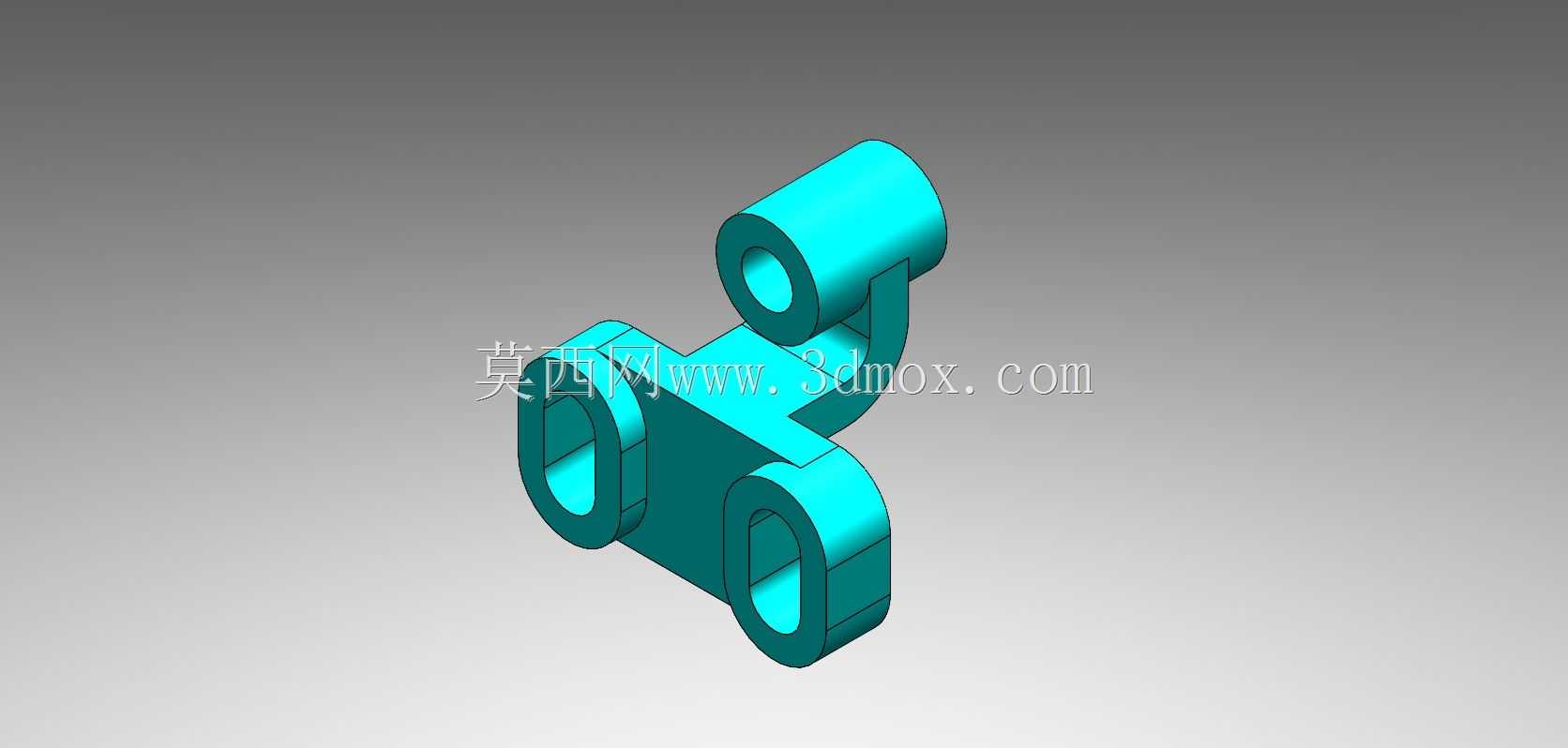

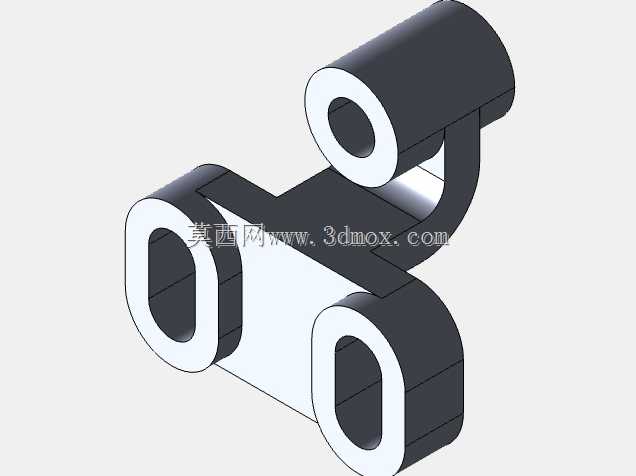

　　这类三同轴孔连接支座，常应用在小型机电设备的传动链路支撑场景中，比如桌面级传动实验台、小型输送线的张紧轮安装位、低压电源模块的内部构件固定位，核心作用是为穿装在孔内的销轴、转轴提供稳定的支撑基准，同时通过底部的平面贴合安装面，将构件受力均匀传递到设备基板上，避免转轴运行时出现径向窜动、支座偏载变形的问题。从结构设计逻辑来看，三个带同轴度要求的通孔分别对应三个不同的安装点位，其中两个孔位处于同一水平安装基准线上，第三个孔位通过向上延伸的立臂抬升一定高度，形成错落的支撑点位，这种布局可以在有限的安装空间内，同时满足三根平行轴的支撑需求，不需要额外叠加多个独立支座，减少了装配时的累计误差，也压缩了整体结构的占用空间。支座的主体采用等厚板材一体化成型的设计思路，所有孔位的轴线均保持平行，孔的端面做了轻微的倒角处理，既可以去除机加工后的锐边毛刺，避免装配时划伤操作人员或配套零件表面，也能引导销轴、转轴顺利穿入孔内，降低装配对位的难度。立臂与底板的连接位置做了圆弧过渡处理，没有采用直角直连的结构，这是考虑到支座承受径向载荷时，直角连接处会出现明显的应力集中现象，长期受交变载荷作用容易产生疲劳裂纹，圆弧过渡可以将应力分散到更大的区域，提升结构的抗疲劳强度，延长构件的使用寿命。

　　从安装边界来看，支座的底部平面为主要安装贴合面，设计时需要保证该平面的平面度公差在合理范围内，避免安装时出现翘曲，导致孔位轴线偏移，影响转轴的转动顺畅度；三个孔的内径尺寸根据配套销轴的直径做匹配设计，孔与轴的配合公差根据使用场景选择，如果是需要转轴相对支座转动的场景，采用间隙配合，保证转动灵活无卡滞，如果是销轴与支座固定、仅对外部构件做限位的场景，则可以采用过渡配合，提升连接的紧固性。实际应用中，这类支座的受力方向主要来自孔位的径向，也就是垂直于孔轴线的方向，因此在建模时需要重点校核立臂的抗弯强度，以及底板安装孔位的拉压强度，避免在额定载荷下出现立臂弯曲变形、底板连接位撕裂的问题。

　　三个孔位的相对位置精度是设计的核心管控点，孔中心距的公差需要控制在合理范围内，否则会导致穿装后的转轴出现别劲现象，增大转动阻力，加速轴与孔的磨损，严重时甚至会导致配套传动构件无法正常啮合。在结构细节上，孔的深度与支座主体的厚度保持一致，没有额外设计凸台结构，一方面是简化加工工艺，降低铣削、钻孔的加工难度，另一方面也能控制构件的整体重量，适合在对重量有一定要求的小型轻量化设备中使用。支座的外轮廓所有非配合面均做了倒钝处理，没有尖锐棱角，既符合机械设计的安全规范，也能减少表面喷涂、氧化等表面处理时的积液问题，提升表面处理的质量。

　　这类结构虽然看起来造型简单，但在小型机电设备、教学实验装置、低压电气配套结构中应用十分广泛，设计时不需要追求复杂的造型，重点要保证孔位的位置精度、结构的强度冗余、安装的便捷性，同时兼顾加工工艺性，尽可能减少不必要的加工工序，降低零件的制造成本。在三维建模过程中，需要先确定三个孔位的中心坐标，以底部安装平面为基准面绘制草图，先拉出主体的基础轮廓，再通过拉伸切除完成三个孔位的加工，最后添加过渡圆角、倒角等工艺特征，建模时要注意所有特征的参数保持全关联，方便后续根据实际安装需求调整孔位高度、中心距、孔径等参数，快速适配不同的使用场景，不需要重新绘制整体结构，提升设计迭代的效率。
