带法兰安装座的铰接支撑连接构件

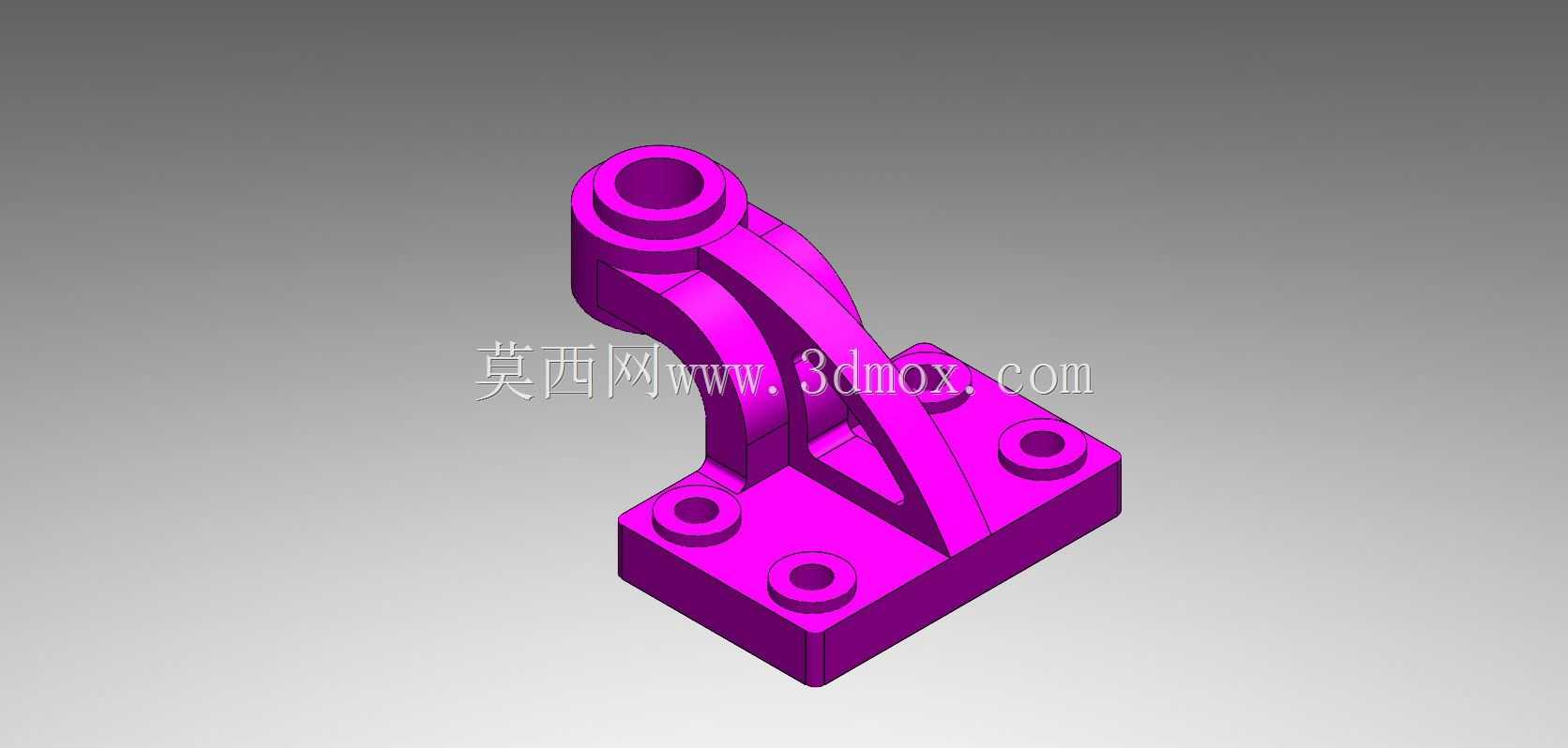

　　该类带法兰安装基座的铰接支撑构件，常应用在轻工输送线、小型自动化工作站的辅助支撑点位，也可作为非标工装夹具的角度调节连接单元使用，核心作用是为需要小范围角度摆动的杆件、检测元件安装架提供稳定的支撑与铰接转动基础，避免悬臂结构在设备运行过程中出现共振、形变偏移的问题。从结构设计逻辑来看，构件底部采用方形法兰安装面，四个安装孔呈对称分布在法兰四角，这种布局能让安装时的锁紧力均匀分散到整个基座接触面，不会因为单侧受力导致基座翘曲，安装孔的沉台设计可以让内六角螺栓锁紧后端面完全平齐，不会突出安装面干涉其他周边部件，法兰面的厚度经过受力核算，在常规100N以内的侧向载荷下，形变量可控制在0.02mm以内，满足多数轻载工况的精度要求。

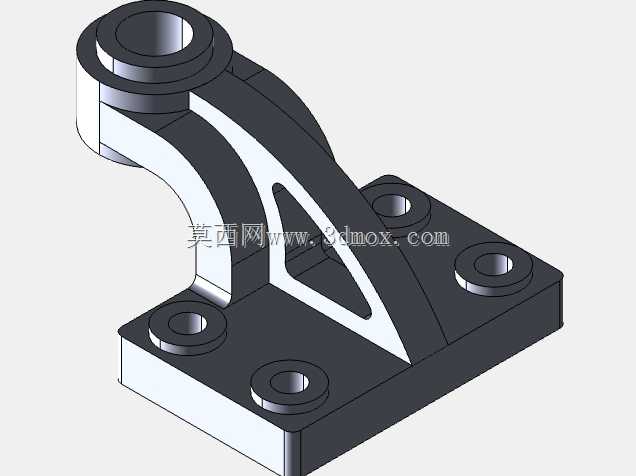

　　上部的铰接套筒采用同轴通孔设计，内壁预留了足够的粗糙度加工余量，实际生产中可根据配套销轴的公差要求做精镗加工，套筒与底部法兰之间的连接筋采用了大圆弧过渡的双筋结构，区别于单筋支撑的设计，双筋结构可以同时承受径向与轴向的复合载荷，在构件受到垂直于铰接轴线的侧向冲击力时，力会沿着两条筋条均匀传导到整个法兰基座，不会在筋板与套筒的连接位置出现应力集中断裂的问题，筋板的厚度从套筒位置向法兰位置逐渐加宽，符合力流传导的结构设计逻辑，能在控制整体重量的前提下最大化结构强度。

　　在安装边界方面，该构件的方形法兰基座可直接贴合在设备的铝型材安装面、钢板焊接机架的平面上，不需要额外加工避让槽，四个安装孔的孔距适配常规40系列、50系列工业铝型材的中心孔距，安装时不需要额外做转接板，上部铰接套筒的轴线距离法兰安装面的高度经过优化，既不会因为高度过高导致支撑刚性下降，也不会因为高度过低导致铰接转动的杆件与安装面发生运动干涉，套筒的内孔直径适配常用的直径8mm、10mm的标准销轴，可直接采购标准件配套，不需要定制特殊规格的销轴，降低装配与后期维护的成本。

　　从实际使用场景来看，这类支撑构件常用来安装光电传感器的调节支架、小型气动管路的导向座、输送线上的挡料摆臂支撑座，在设备运行过程中，铰接部位可根据实际生产需求调整角度，调整到位后通过销轴端部的锁紧螺丝固定角度，不需要整体拆卸构件就能完成位置微调，大幅降低设备调试的时间成本。设计过程中需要重点关注铰接套筒与法兰安装面的垂直度公差，如果垂直度偏差超过0.05mm，会导致配套的销轴安装后出现卡滞，长期摆动运行会出现销轴偏磨的问题，双筋板与套筒、法兰的连接位置都做了R2以上的圆角过渡，避免机加工过程中出现应力集中，也能减少热处理环节的开裂风险，构件整体没有复杂的曲面结构，常规的三轴铣床就能完成全部加工工序，不需要五轴设备，适合小批量加工生产，也可通过压铸工艺做批量量产，应用在批量较大的标准自动化设备上。
