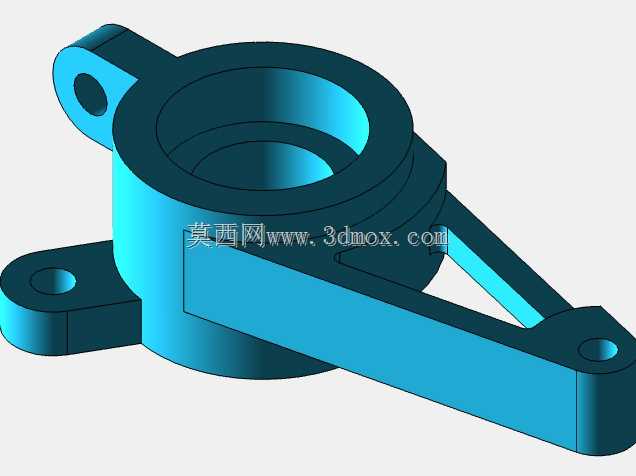

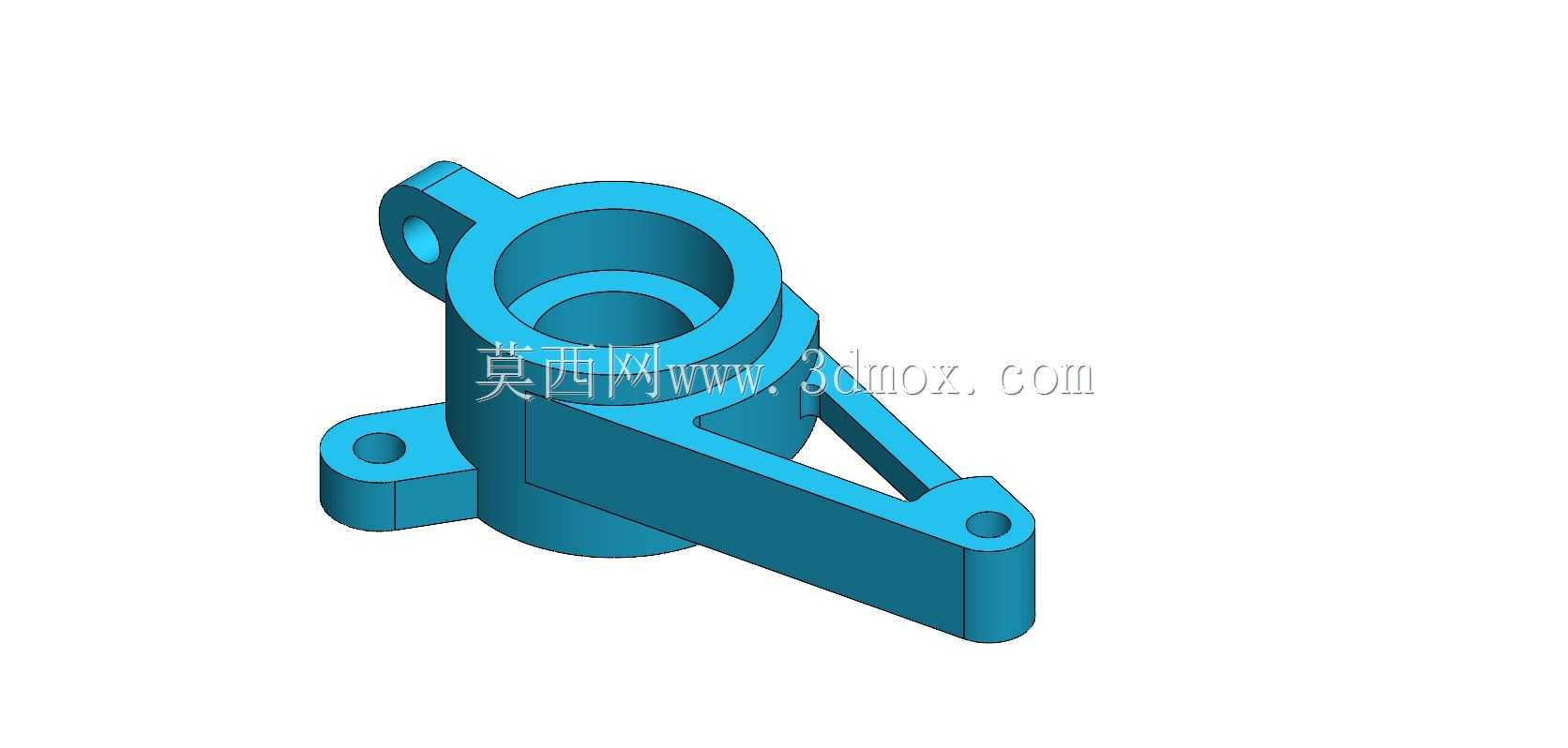

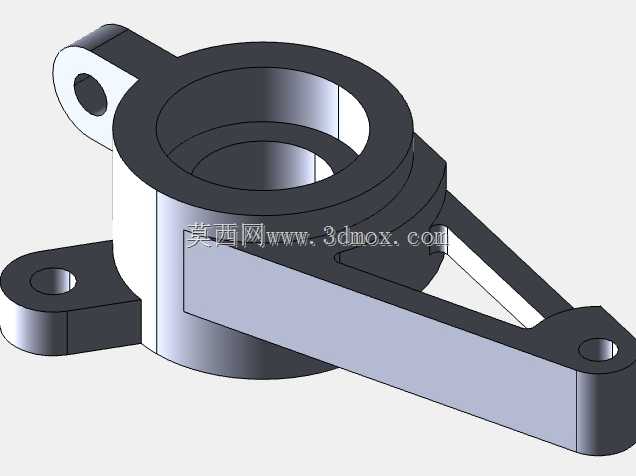

带三耳安装座的中空轴支撑连接构件

　　该构件属于机械传动系统中的支撑连接类零件，核心作用是为穿设其中的回转类轴件提供径向支撑与轴向定位，同时通过三个分布的安装耳实现与周边机架、连杆组件的刚性固定，常见于轻工自动化设备的连杆传动单元、小型输送线的张紧轮支撑位、包装设备的摆臂铰接点位，也可作为非标工装夹具的旋转基座使用。从结构设计逻辑来看，主体采用中空筒式结构，内孔为核心配合面，加工时需严格控制圆柱度与表面粗糙度，保证与配套轴套、轴承外圈的配合精度，避免回转过程中出现卡滞或偏磨；筒身外侧延伸出的三个安装耳并非均匀分布，而是结合实际受力方向做了角度优化：其中两个耳座沿同一水平臂延伸，臂身采用三角加强筋结构，在不额外增加整体壁厚的前提下提升了臂部的抗弯曲载荷能力，第三个耳座直接设置在筒身侧上方，用于抵消连杆摆动时产生的侧向倾覆力矩，三个耳座上均加工有同轴的光孔，用于穿设螺栓或铰接销，孔位的位置度公差直接决定了构件安装后的整体受力状态。

　　设计过程中优先考虑了安装边界的适配性，主体筒身的外径尺寸控制在适配常规微型轴承座的安装区间，三个安装耳的端面均与筒身轴线保持平行或垂直的位置关系，无需额外加工调整垫片即可实现与标准安装面的贴合；臂部的长度经过受力校核，在满足安装跨距要求的前提下尽可能缩短力臂长度，降低工作状态下耳座根部的应力集中风险，所有棱边均做了R角过渡处理，既避免热处理或装配过程中出现应力开裂，也能减少装配时的锐边划伤风险。

　　从实际应用场景的适配性来看，该构件可兼容多种小载荷的回转支撑需求，当作为摆臂铰接座使用时，中空内孔可穿设定位销轴，三个耳座分别连接固定机架、驱动摆杆与限位组件，相比单耳或双耳铰接结构，三点式的固定方式能有效抵消摆臂往复运动时产生的扭转力矩，减少铰接位的松动概率；当作为张紧轮支撑座使用时，内孔可安装微型滚动轴承，轮轴穿设其中，延伸出的长臂端可连接张紧调节螺杆，另外两个耳座固定在设备机架上，张紧调节时长臂可提供足够的形变余量，避免调节过程中筒身出现开裂。

　　建模过程中对各配合面的拔模角度做了统一设置，若采用铸件毛坯生产，所有非加工面的拔模斜度控制在1.5度以内，既方便脱模，也不会额外增加后续机加工的余量；安装耳上的光孔采用锪平结构，保证螺栓安装时端面贴合紧密，不会因安装面倾斜导致螺栓承受附加弯曲应力。整体结构没有冗余设计，所有几何特征均服务于受力传递与安装适配，在满足结构强度要求的前提下尽可能缩减了整体体积与重量，适合小载荷、高频次往复运动的工位使用，建模时的特征参数可直接对接机加工工艺，无需做过多的工艺性调整即可输出生产用图纸。
