带安装底座异形支撑定位结构件

项目分类:通用机械零部件 发布时间:2025-02-20 ID:944306
  • 带安装底座异形支撑定位结构件
  • 带安装底座异形支撑定位结构件
  • 带安装底座异形支撑定位结构件

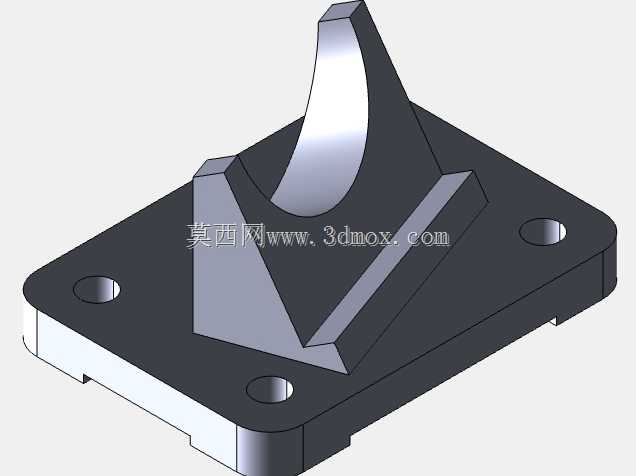

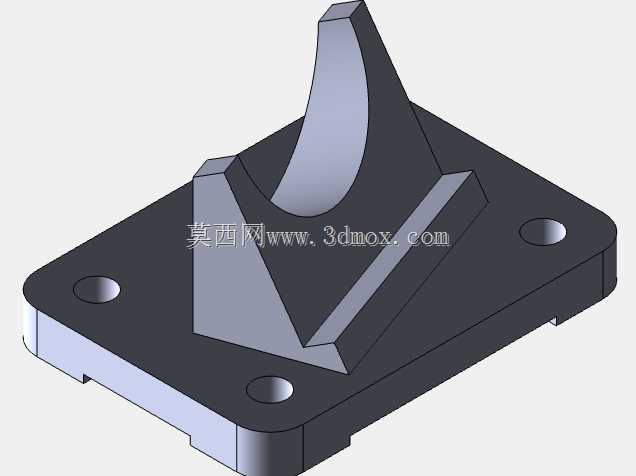

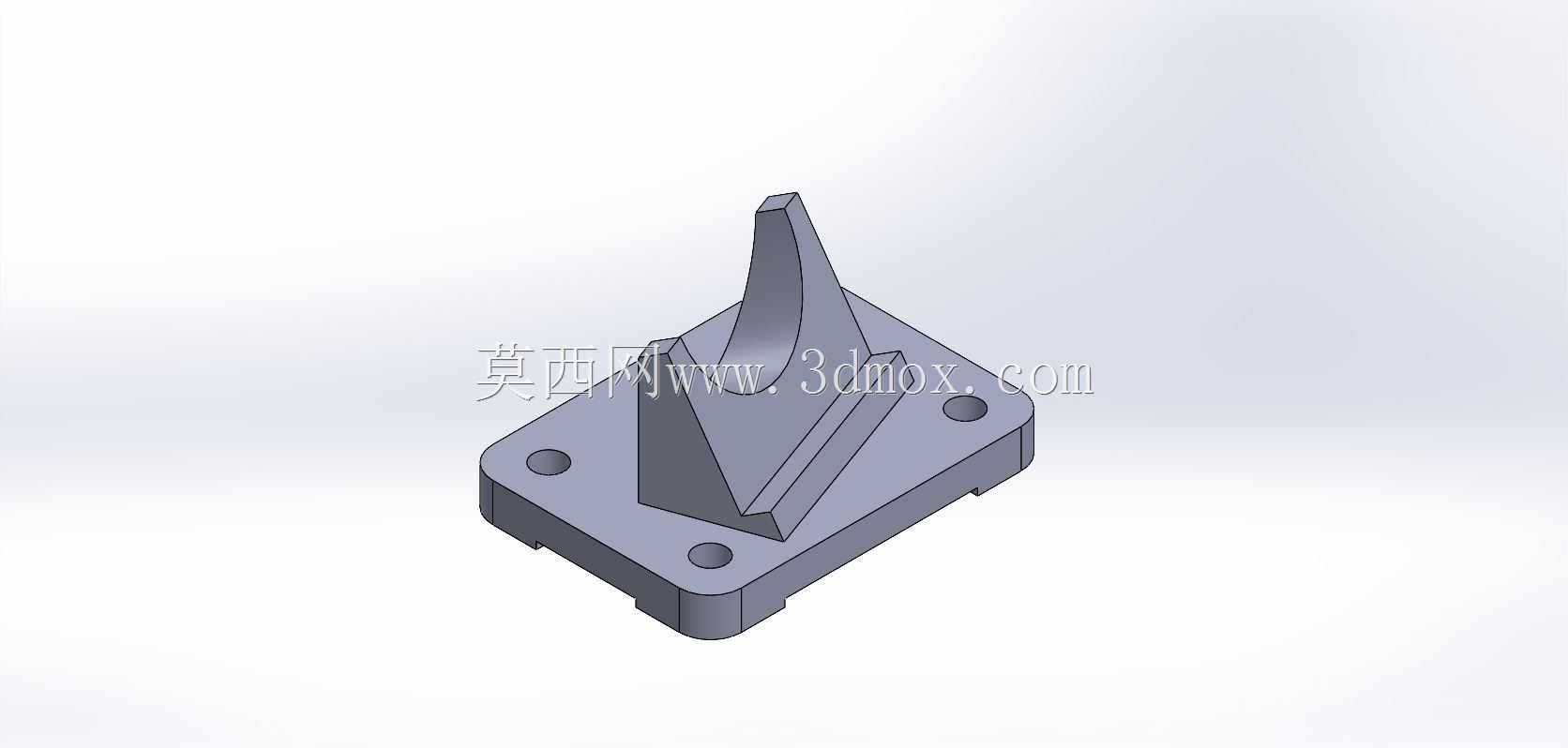

  这类带方形安装底座的异形支撑定位件,常应用在工装夹具的工位定位、小型自动化设备的工件承托、检测治具的基准支撑场景中,核心作用是为被加工或被检测工件提供稳定的单点支撑与侧向定位,避免工件在加工、检测、装配过程中出现位移、偏斜,保障工序精度。从结构设计来看,底部方形安装法兰的四个角设置了沉头安装孔,安装时可将内六角螺栓完全沉入孔内,不会在底座表面形成凸起干涉,法兰边缘做了小尺寸倒角处理,既可以去除加工毛刺避免安装时割手,也能在装配入对应安装槽时起到导向作用,降低对位难度。

  底座上方的异形支撑主体采用了多面斜切的棱面结构,并非规则的柱体或锥体,这种设计是为了匹配特定工件的内腔或支撑面轮廓,让支撑接触区域形成面接触而非线接触,大幅降低接触应力,避免工件表面被压伤,同时棱面结构的刚性比等截面的薄壁支撑更好,在承受垂直方向的压载与侧向的剪切力时,不容易出现形变或断裂。设计这类支撑件时,首先要确认安装边界:底座的外形尺寸需要适配设备安装板的预留安装位,四个安装孔的孔距要和安装板上的预设螺纹孔完全匹配,沉头孔的深度要适配所选螺栓的头部高度,保证螺栓锁紧后头部不高出底座上表面,避免和上方放置的工件产生干涉。

  支撑部分的高度需要结合工件的支撑高度要求确定,要保证工件放置后,待加工面或待检测面的高度符合工序的作业高度要求,同时支撑顶端的轮廓要和工件的支撑面完全贴合,设计时需要提取工件对应支撑位置的曲面轮廓做布尔运算,保证接触面积足够,不会出现应力集中。从实际使用场景来说,这类支撑件如果用在机加工工装里,需要考虑切削力带来的侧向载荷,因此支撑主体和底座的连接位置做了加厚的过渡圆角,避免应力集中导致的根部断裂,材质一般选用45号钢做调质处理,表面做发黑防锈,兼顾刚性与成本;如果用在检测治具中,支撑接触面会做淬火处理提升硬度,避免长期使用出现磨损导致定位精度下降。

  安装时需要先将底座贴合在设备安装板的基准面上,确认四个安装孔对位准确后再逐步锁紧螺栓,锁紧时要按对角顺序施力,避免底座因受力不均出现翘曲,导致支撑面的水平度出现偏差。日常维护中需要定期检查支撑接触面是否有磕碰、磨损的痕迹,一旦接触面上出现凹痕或毛刺,要及时修整或更换,避免影响定位精度,同时要定期清理沉头孔内积攒的切屑、灰尘,防止螺栓拆卸时出现卡滞。这类异形支撑件和标准的等高块、支撑钉不同,属于定制化的定位构件,无法直接采购标准件替代,建模时需要重点关注安装孔的位置度、支撑面的轮廓度、底座底面的平面度这几个关键形位公差,底座底面的平面度直接决定了支撑件安装后的垂直度,如果平面度超差,支撑主体会出现倾斜,导致工件定位偏移,因此加工时底座底面需要做精磨处理,保证平面度公差控制在0.02mm以内。支撑部分的棱面交接处都做了微小的圆角过渡,避免热处理时出现应力开裂,同时也能减少工件放置时的磕碰划伤。在装配验证阶段,需要将支撑件锁紧在标准安装板上,用百分表打表检测支撑顶端接触面的水平度,确认偏差在允许范围内后再投入使用,如果是用于高精度定位场景,还需要对支撑接触面做配研处理,进一步提升接触精度。
