带安装底座的立式支撑座结构设计

　　日常做非标设备结构设计时，这类带安装底座的立式支撑座属于出镜率极高的基础构件，很多人刚接触三维建模时会把它当成简单的拉伸练习件，但真放到实际项目里，每一处结构尺寸都要匹配现场的安装边界、承载需求，容不得半点想当然。先从实际应用场景说，这类支撑座常被用在小型动力传输单元、物料导向机构、检测工位的传感器安装架上，核心作用是给上方的回转类零件、导向轴或者检测探头提供稳定的安装基准，同时通过底部的安装板把整体受力均匀传递到设备的安装台面，避免上方构件运行时出现晃动、偏移，影响整套机构的运行精度。

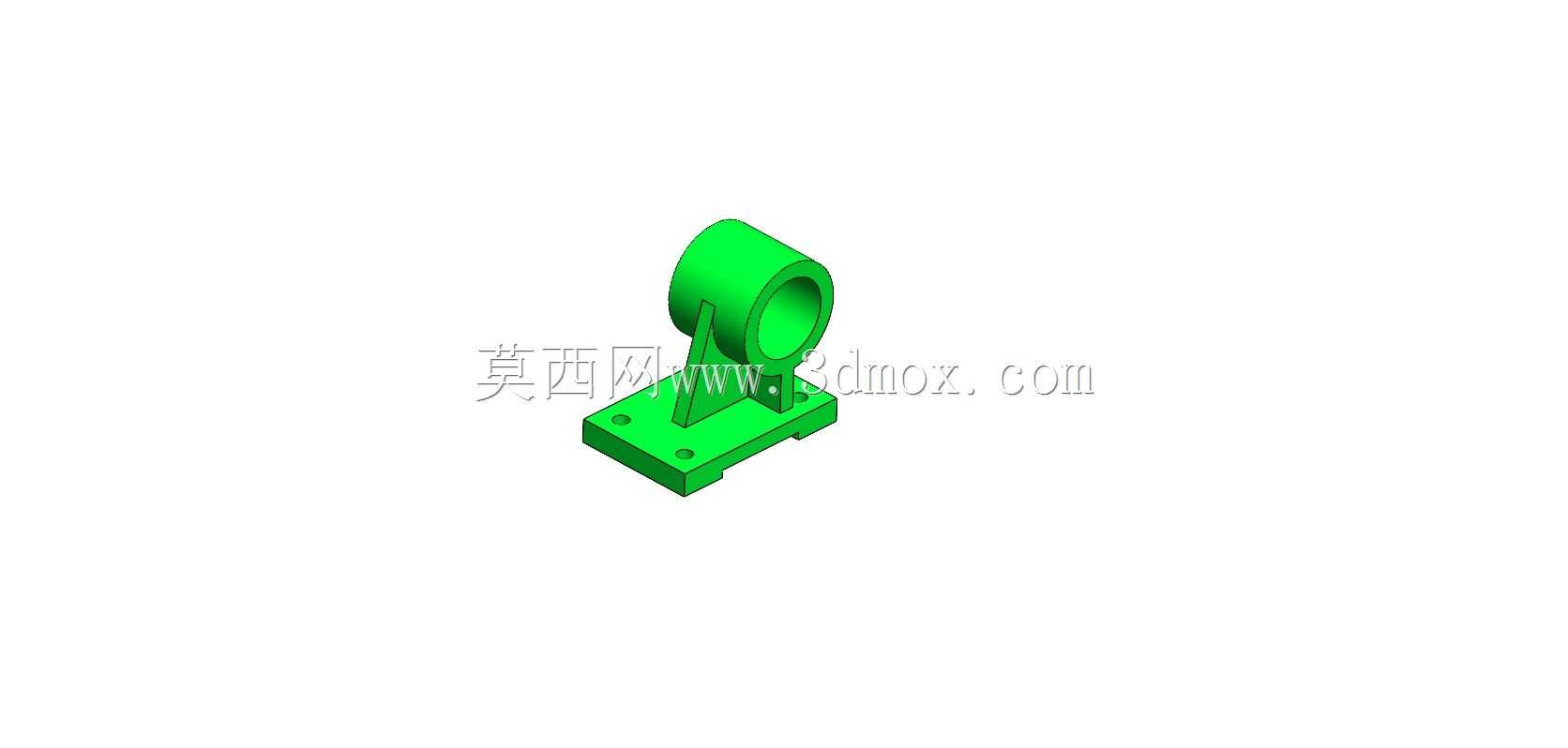

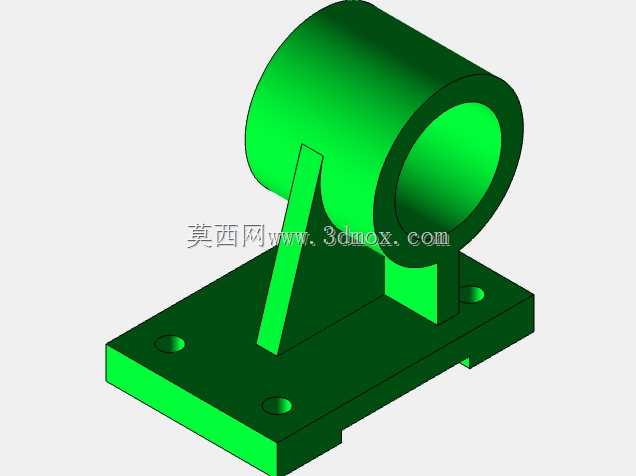

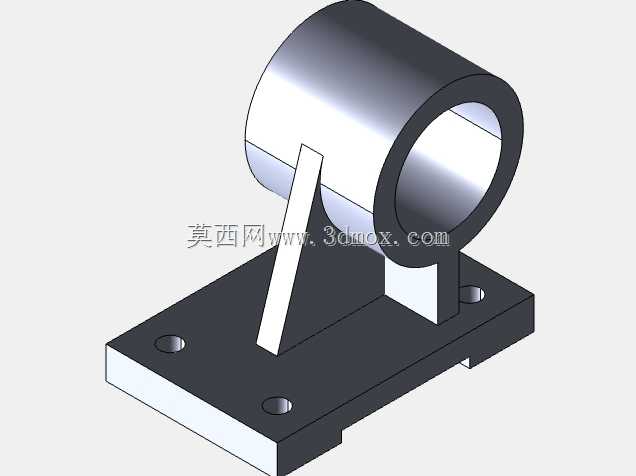

　　从结构功能拆分来看，整个构件分为底部安装法兰、中间支撑筋、上部安装筒三个核心部分。上部的空心筒结构是核心安装位，内壁的尺寸精度直接决定了配套轴类、衬套类零件的配合松紧，设计时要根据实际承载的径向力大小选择合适的配合公差，如果是用于高速回转的场景，还要预留润滑脂槽或者轴承安装位，避免运行过程中出现干磨。中间的连接筋板不是随便加的三角块，筋板的厚度要和上部筒壁、底部安装板的厚度匹配，太薄的话受侧向力时容易在筋根位置出现应力集中，长期受交变载荷容易产生疲劳裂纹，太厚则会不必要地增加整体重量，还会在注塑或者铸造环节产生缩孔缺陷。底部的安装板上开了四个对称的安装孔，孔位的间距要严格匹配设备台面上的T型槽间距或者预留的螺纹孔位置，孔的大小要比选用的安装螺栓直径大0.5到1毫米，给现场安装留出微调余量，避免加工误差导致装不上的问题。

　　设计这类构件的时候，很多新手容易犯的错误是只看外形不考虑受力路径，比如把上部筒的中心和底部安装板的中心做偏置却不额外加强筋，导致受侧向力时整个支撑座往一侧倾斜；还有的人忽略安装边界，把底部安装板的尺寸做的太大，和旁边相邻的机构产生干涉，或者安装孔位置太靠近板的边缘，螺栓拧紧时容易把安装板边缘压裂。实际建模过程中，要先确定上部安装筒的中心高度，这个尺寸是由整套机构的作业高度决定的，比如用来承托输送带导向辊的话，筒的中心高度要和输送带的辊道中心高度完全一致，偏差不能超过0.2毫米，否则皮带运行时会出现跑偏。然后再反推底部安装板的尺寸，一般来说安装板的单边宽度要比上部筒的外径大至少1.5倍，保证放置时的稳定性，四个安装孔的中心到板边缘的距离不能小于螺栓直径的2倍，保证连接强度。

　　还要考虑实际加工的工艺性，如果是采用钣金焊接的方式制作，筋板和筒、底板连接的位置要留出焊接坡口，焊后还要做去应力处理，避免焊接变形导致上部筒的垂直度超差；如果是采用一体3D打印或者铸造的方式，各个连接位置要做圆角过渡，减少应力集中的同时也能降低加工难度。另外，上部筒的端面要设计成和轴线垂直的平整面，方便安装端盖或者限位挡圈，筒壁的厚度要根据承载重量计算，比如承托10公斤以内的载荷，壁厚选4到6毫米就足够，要是承载更大的载荷，除了增加壁厚，还要在筒和底板之间增加环形的加强筋，分散连接处的应力。

　　现场安装的时候，这类支撑座一般先不把底部螺栓完全拧紧，先把上方配套的轴或者零件装上去，打表调整好垂直度、同轴度之后，再对角拧紧螺栓，避免安装时产生内应力。很多设备运行初期出现的振动、异响问题，追根溯源往往就是这类基础支撑件的设计或者安装不到位，看似简单的结构，实则直接影响整套设备的运行稳定性和使用寿命，做三维建模的时候不能只追求外形相似，每一个尺寸、每一处壁厚都要结合实际使用场景去推敲，才能让设计出来的构件真正满足工程使用需求。
