带安装底座的U型电源变压器固定支架

　　在中小功率电源设备的结构布局里，这类带双侧安装耳的U型支架是变压器组件最常用的固定载体，日常接触的工控电源模块、小型设备内置供电单元、低压配电终端里，都能见到这类结构件的身影，它的核心作用是把绕制完成的变压器铁芯与绕组总成可靠固定在设备仓内，避免设备运输、运行过程中的振动导致绕组移位、接线端子松脱，同时给变压器本体留出足够的散热间隙，避免铁芯直接贴合设备壳体造成局部过热。

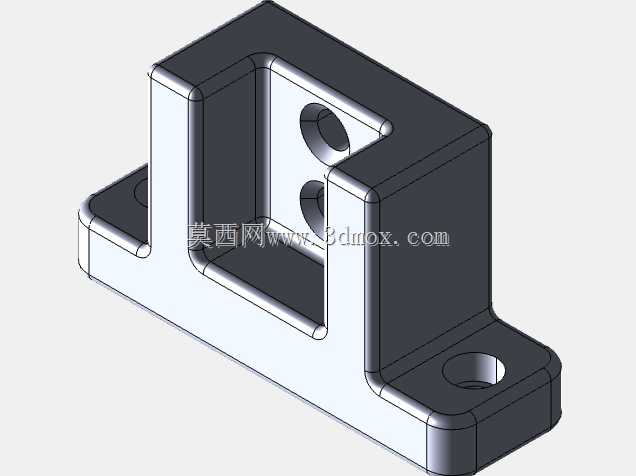

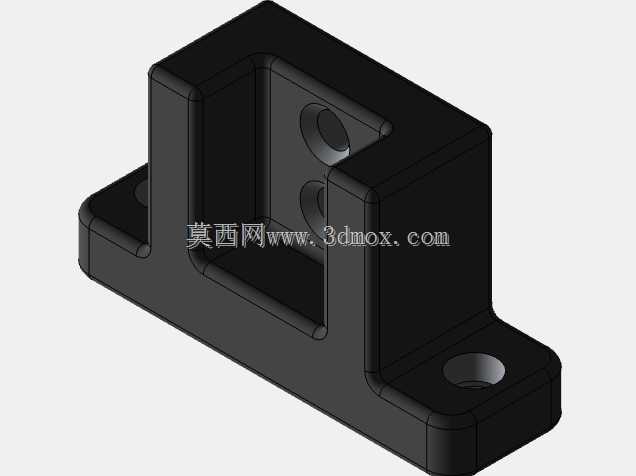

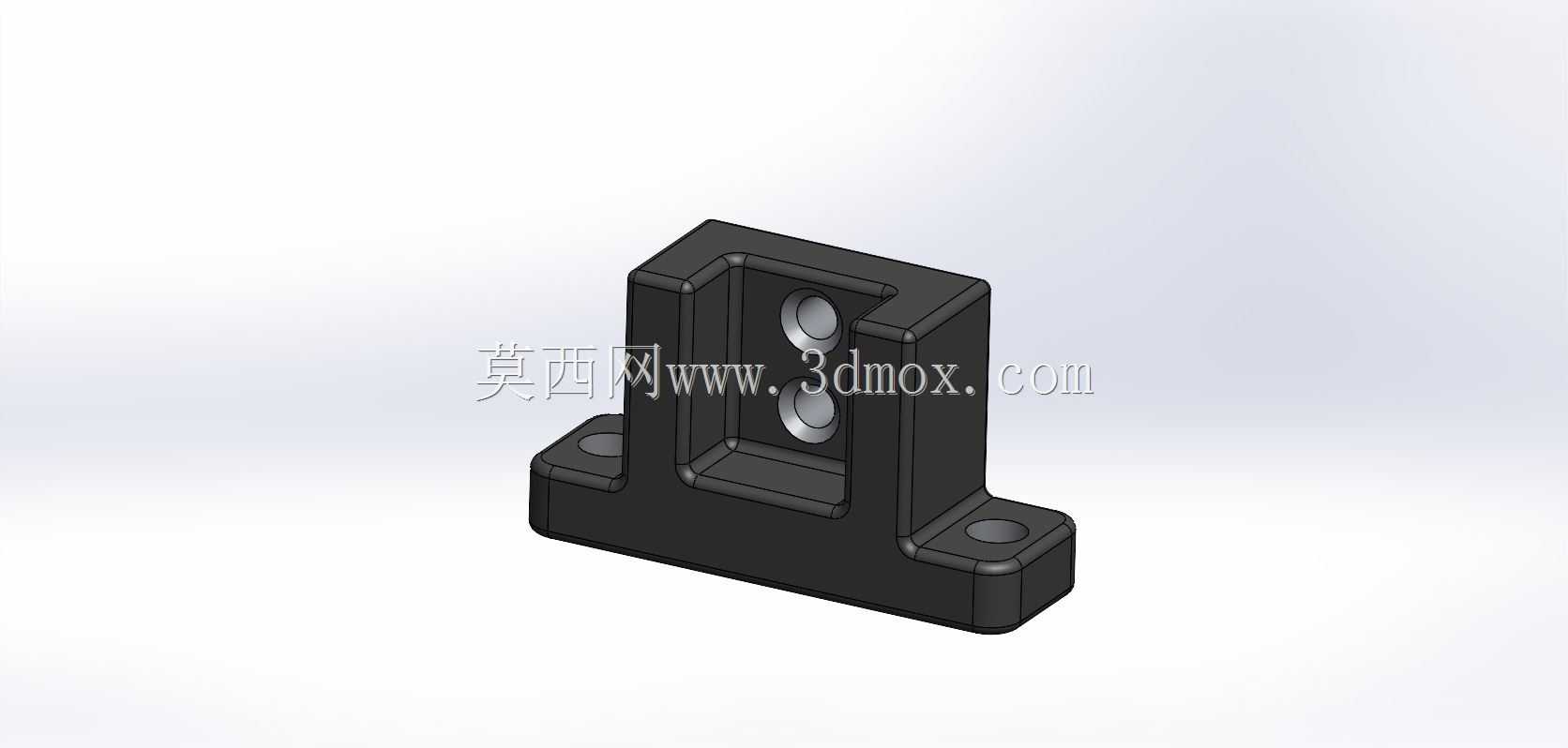

　　从结构设计逻辑来看，这个支架采用一体式U型围框加底部外延安装耳的构型，围框的内腔尺寸完全匹配对应规格变压器铁芯的外形轮廓，两侧立板上预留的两个同轴通孔，是用来穿装铁芯固定螺杆的，装配时螺杆穿过两侧立板与铁芯中心的安装孔，两端锁紧螺母后就能把铁芯牢牢压在围框的定位面上，不会出现径向窜动；底部向外延伸的两个安装耳上各做了沉头安装孔，沉头结构可以让固定螺丝的头部完全没入支架表面，不会突出干涉变压器底部的接线空间，安装时可以直接从支架上方拧入设备底板的预装螺柱，不需要在设备底板背面预留操作空间，对内部空间紧凑的小型电源设备非常友好。

　　做这类支架的三维建模时，首先要确认适配变压器的铁芯外形尺寸，围框的内腔宽度和深度要比铁芯实际尺寸大0.2-0.3mm的装配间隙，既方便铁芯顺利装入，又不会因为间隙过大导致铁芯固定后出现晃动；两侧立板的厚度要根据变压器的重量做校核，通常100W以下的小型电源变压器，立板厚度取3mm就能满足强度要求，安装耳的厚度和立板保持一致，避免折弯处出现应力集中。建模过程中要特别注意安装孔的位置公差，两个底部安装孔的中心距要和设备底板上的预装螺柱中心距严格匹配，公差控制在±0.1mm以内，否则现场装配时会出现孔位对不上的问题；立板上的铁芯固定孔同轴度也要做约束，避免穿螺杆时出现卡滞。

　　实际应用场景里，这类支架除了固定变压器本体，还能顺带承担绕组的防护作用，U型围框的三个立面可以挡住外部的线束、结构件触碰变压器绕组的绝缘层，降低绝缘破损导致短路的风险；支架底部和设备底板之间通常会垫一层0.5mm厚的绝缘橡胶垫，既可以阻断变压器和设备壳体之间的接地回路，减少电磁干扰，还能吸收变压器运行时产生的微小振动，降低设备运行的噪音。很多新手工程师做这类结构时容易忽略支架边缘的倒角处理，实际加工时所有外露的锐边都要做C0.5的倒角，避免装配时划伤操作人员的手，也防止划破变压器绕组的绝缘漆包线。

　　从安装边界来看，这个支架的整体外轮廓宽度要比变压器铁芯宽出两侧立板的厚度，安装时要在设备仓内预留出比支架外轮廓大5mm左右的操作空间，方便装配时调整支架位置；支架上方要留出至少10mm的间隙，用来布置变压器的输入输出接线端子，避免接线后线束和设备上盖干涉。如果是用在户外设备里的同类型支架，材质通常会选用镀锌钢板或者304不锈钢，表面做钝化处理提升防锈能力；室内普通设备用的支架一般采用冷轧钢板冲压折弯成型，表面做喷塑处理，成本更低同时也能满足防锈要求。建模时要把折弯处的R角考虑进去，通常钢板厚度3mm时折弯内R取0.8倍板厚，这样加工出来的零件尺寸才会和三维模型一致，不会出现折弯后尺寸超差的问题。
