立式带安装座铰接支撑机械构件

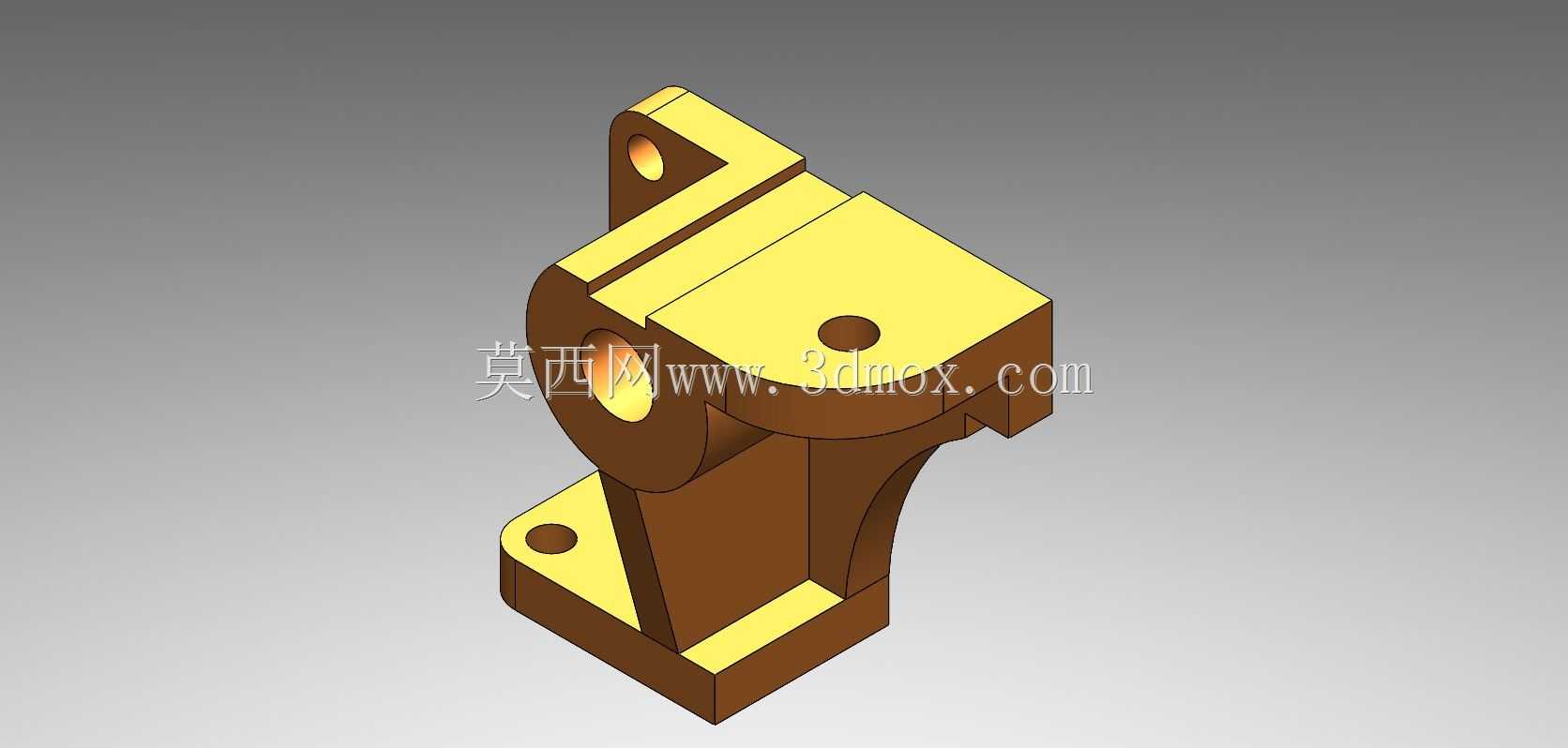

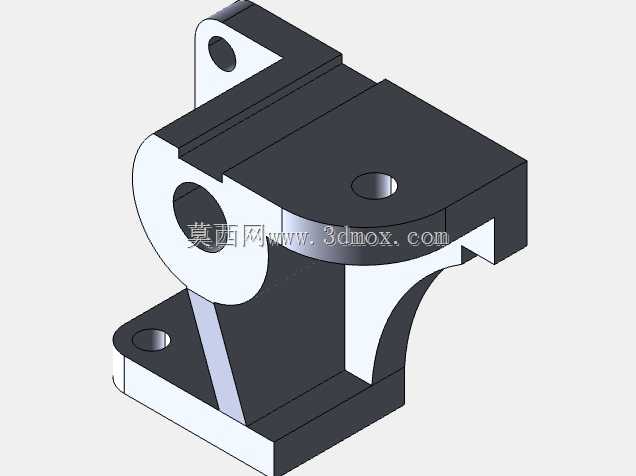

　　这类带铰接孔的立式支撑构件，在中小型工业设备的传动链路、工装夹具的定位模块、输送线的侧装导向单元里都有很高的出镜率，核心作用是为摆动类杆件、转轴类部件提供稳定的安装基准，同时通过上下分布的安装法兰实现与设备机架、执行端部件的刚性连接。从结构布局来看，构件主体采用变截面立柱式设计，下部是带单安装孔的方形固定底座，底座与中部立柱衔接处做了圆弧过渡加强筋，能有效抵消铰接部位传递的径向载荷与交变弯矩，避免应力集中导致的根部断裂问题。中部的圆形铰接通孔是整个构件的核心功能位，孔位周边做了加厚凸台处理，既可以提升孔壁的耐磨寿命，也能为配套的销轴、衬套提供足够的配合长度，减少铰接转动时的径向窜动。

　　上部的方形安装平台预留了沉头固定孔，用于安装需要随铰接动作同步摆动的功能部件，比如传感器支架、小型导向轮座、气动管路固定座等，平台与立柱衔接的斜向加强筋，能提升上部负载的抗扭能力，避免重载下平台出现形变偏移。顶部延伸出的带孔耳板，是为配套的限位拉杆、复位弹簧预留的连接位，可根据实际使用场景加装辅助复位、行程限位的附属部件，不用额外在主体上焊接或钻孔改造，适配性更强。

　　从安装边界来看，下部底座的安装孔中心距、上部平台的孔位尺寸都遵循通用机械安装的模数设计，能直接适配市面常见的铝型材机架、碳钢焊接机架的安装孔位，不需要二次配钻；铰接孔的直径公差按基孔制间隙配合设计，可直接搭配标准销轴、铜套或滚动轴承使用，能满足低速摆动场景下的转动精度要求。在实际设计建模过程中，这类构件需要重点关注几个受力点的强度校核：一是底座与立柱的衔接位置，要根据铰接部位的最大径向载荷核算加强筋的厚度与过渡圆角半径，避免设备运行过程中受冲击载荷出现根部开裂；二是铰接孔的壁厚，要结合销轴的直径、转动频率核算磨损余量，对于需要高频摆动的使用场景，还可以在孔位预留衬套安装槽，后期更换耐磨衬套即可完成维护，不用整体更换构件；三是上部安装平台的平面度，要控制在机械安装的通用公差范围内，保证上部安装的部件与铰接孔的轴线垂直度，避免转动过程中出现卡滞、偏磨的问题。

　　这类构件的材质通常根据使用场景选择，常规工况下采用HT200灰铸铁铸造即可满足强度与减震需求，重载或有冲击载荷的场景可以选用45钢焊接后调质处理，有耐腐蚀要求的场景则可以选用304不锈钢加工。建模时要注意各安装面的拔模角度适配铸造或铣削加工的工艺要求，所有锐边做倒角处理，避免安装过程中划伤操作人员，同时去除加工毛刺防止应力集中。在设备装配环节，这类支撑构件通常先通过下部底座固定在机架的基准面上，校准铰接孔的轴线水平度或垂直度后再锁紧固定螺栓，之后装入销轴与活动部件连接，最后在上部平台安装对应的功能附件，整个装配流程不需要复杂的专用工装，普通机修人员即可完成安装调试。日常维护中只需要定期检查铰接孔的润滑情况、固定螺栓的锁紧力矩，就能保证长期稳定运行，故障率远低于一体式焊接的支撑结构，后期改造升级的灵活度也更高。
