带加强筋立式安装支撑固定支座结构

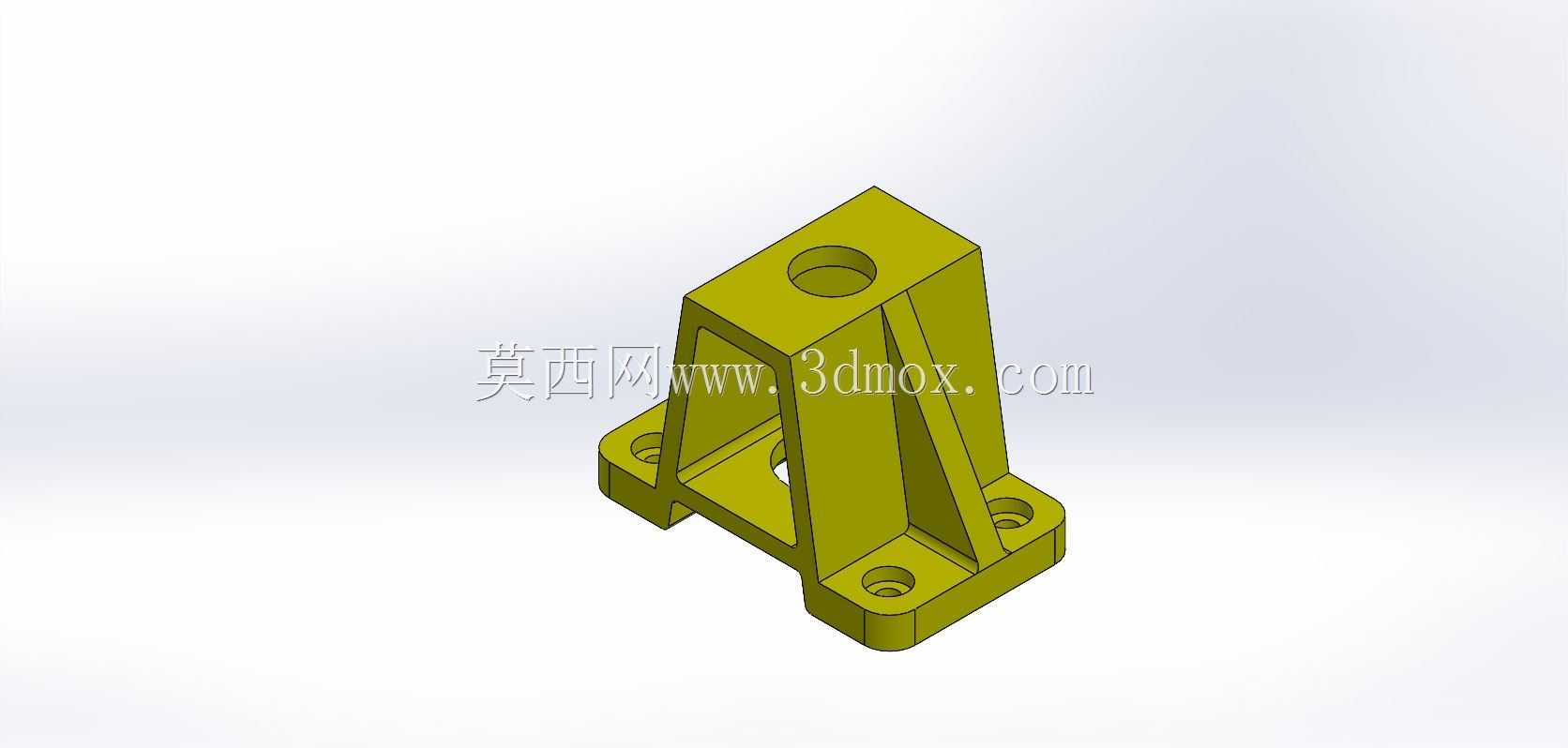

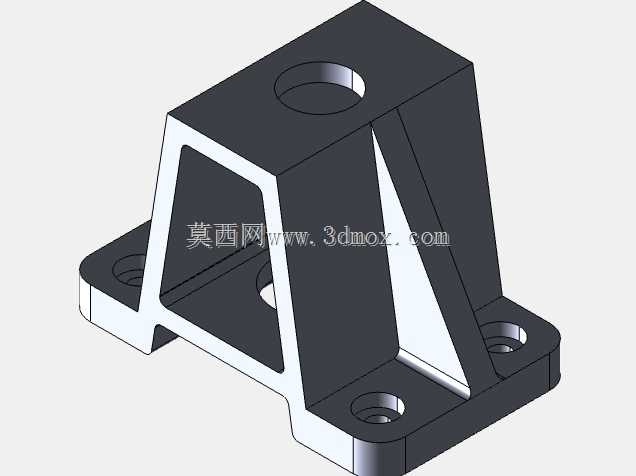

这类带三角加强筋的立式支撑支座，在轻工自动化生产线、小型物料输送机架、电子设备内部安装框架里的应用十分普遍，很多时候用来承托小型导向轴、传感器安装架、轻载气动元件的固定端，属于设备里不起眼但直接影响装配精度的基础结构件。从实际使用场景来看，这类支座通常安装在设备的基板或者铝型材框架的平面上，底部四个安装孔用来穿内六角圆柱头螺钉，和安装面做刚性连接，顶部的通孔用来穿装被支撑的轴类零件或者固定其他功能组件，两侧的三角加强筋是整个结构的核心受力补强设计，因为立式悬臂类的支撑结构最容易在侧向受力时出现根部弯折的问题，直接在立板和底板之间加整面的三角筋，不需要额外增加太多整体重量，就能把立板根部的弯曲应力分散到底板的整个安装面上，避免长期受载后立板出现倾斜变形，影响上部安装零件的位置精度。

设计这类支座的时候，首先要明确安装边界：底部安装面的四个沉头孔位置要和常用的铝型材槽间距、标准安装基板的孔位做匹配，避免现场安装时出现孔位对不上需要重新打孔的问题，沉头孔的深度要保证螺钉拧紧后头部完全沉入安装面以下，不会凸出来影响支座和安装面的贴合度，要是螺钉头突出，整个支座装上去就会出现倾斜，上部的安装孔同轴度、垂直度都会直接超差。立板的厚度要根据实际承托的载荷来定，一般轻载场景下8到12毫米的壁厚就足够，要是需要承托带振动的组件，比如小型气动滑台的端部支撑，就要适当加厚立板，同时把加强筋的厚度和立板保持一致，避免筋板和立板连接处出现应力集中，长期受振动后出现焊缝开裂或者整体断裂的问题——当然如果是一体加工或者一体注塑、铸造成型的支座，就要在筋板和立板、底板的连接处做圆角过渡，减少应力集中点。

顶部的安装孔设计要考虑装配兼容性，通常会做成通孔或者带沉台的孔，要是用来固定轴类零件，孔的公差要选H7级的过渡配合，保证轴穿进去之后不会出现旷量，同时孔的端面要和立板保持垂直，不然轴装上去之后会出现别劲的情况，转动或者滑动的时候阻力变大，磨损速度也会加快。另外立板中间开的减重孔不是随便挖的，位置要选在立板受力最小的中间区域，不能太靠近根部或者顶部的安装孔，不然会削弱立板的整体强度，减重孔的大小也要控制，一般不超过立板宽度的三分之一，既能减少材料用量、降低整体重量，也不会对结构刚性造成明显影响。

实际选型的时候，首先要核算需要的支撑高度，也就是底板安装面到顶部安装孔中心的垂直距离，这个尺寸直接决定了被支撑零件的安装高度，要是高度不对，整个传动或者导向链路的位置就会出现偏差，比如用来支撑直线光轴的话，支座高度差超过0.1毫米，光轴穿上去之后就会出现卡滞，滑块滑动的时候阻力会明显变大。然后要确认安装孔的中心距，底部四个孔的横向、纵向间距要和现场的安装位置匹配，顶部孔的直径要和被支撑的零件轴径一致，避免需要额外加轴套调整，增加装配累积误差。另外还要考虑使用环境的因素，如果是在有切削液、潮湿的车间环境里使用，材质要选不锈钢或者做表面阳极氧化、喷塑处理，避免长期使用后生锈，导致安装孔锈蚀、螺钉拆不下来的问题；如果是在普通干燥的设备内部使用，用普通碳钢做发黑处理或者铝合金材质就足够，成本更低，重量也更轻。

很多新手设计这类支座的时候容易犯两个错误：一是为了省材料把加强筋做的太薄，或者筋板的高度不够，只加到立板一半的位置，这样根本起不到补强的作用，侧向受力的时候立板还是会从筋板顶部的位置弯折；二是安装孔的位置离零件边缘太近，导致螺钉拧紧的时候边缘出现开裂，尤其是铸铝或者塑料材质的支座，孔边到零件外壁的距离至少要大于孔径的1.5倍，才能保证足够的连接强度。还有一个容易忽略的细节是底板的平面度，要是底板安装面的平面度太差，装到平整的基板上之后，整个支座会出现翘曲，上部的孔位自然就歪了，所以加工的时候底板的安装面一定要做铣平处理，保证平面度公差在0.05毫米以内，和安装面贴合之后没有缝隙。

这类支座虽然结构简单，但是在设备里的作用很关键，很多设备运行时出现的精度问题、异响问题，追根溯源都是这类基础支撑件的设计或者安装出了问题，比如支撑座倾斜导致轴承受力不均，用不了多久轴承就会损坏，或者加强筋强度不够，受载后变形导致零件位置偏移，出现卡滞、碰撞的问题。所以设计的时候不能因为结构简单就随便画，要结合实际的受力方向、安装空间、装配兼容性来调整各个尺寸，才能保证整个结构长期稳定运行。
