带铰接支座的机械连接固定支架结构

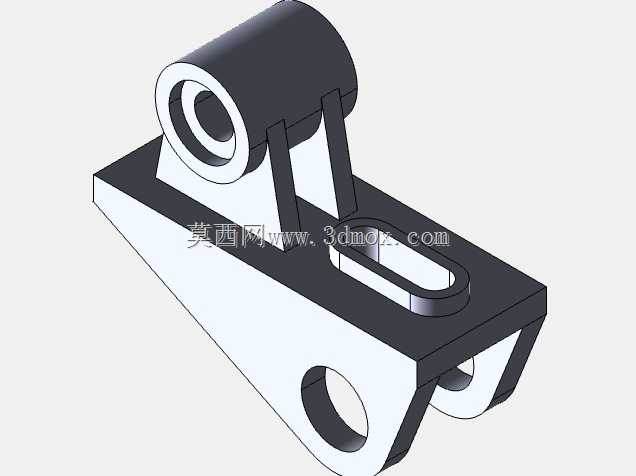

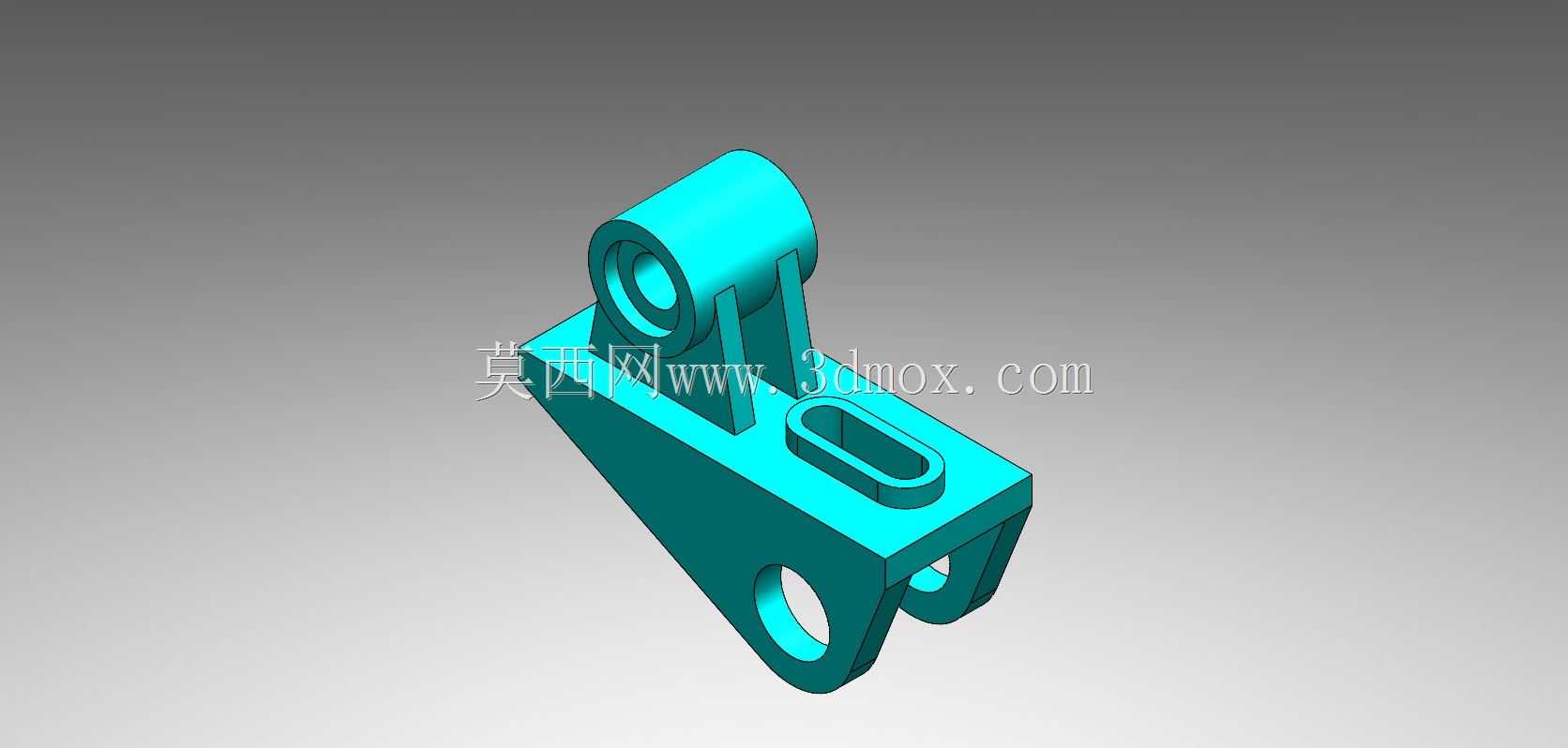

　　这类带铰接结构的连接固定支架，在轻工自动化输送线、小型工装夹具的定位模组里应用十分普遍，日常做非标设备改型时经常会碰到类似结构的设计需求。整个零件的核心功能是作为两个运动构件之间的铰接承载基座，上部的同轴通孔用来穿装铰接销轴，连接摆臂类的活动构件，让摆臂可以绕销轴轴线完成设定角度范围内的往复摆动，下部的两个分叉带孔结构则是用来和设备的固定机架做铰接或者螺栓锁紧连接，侧面的长条形腰型孔是为了安装时调整支架的固定位置，补偿机架加工时的孔位误差，避免因为加工公差导致装配卡滞。

　　从结构设计的逻辑来看，这个零件的壁厚做了均匀化处理，所有转角位置都设置了铸造或者注塑工艺要求的圆角过渡，避免应力集中，要是采用金属铸造工艺生产，均匀壁厚可以有效减少铸件冷却过程中的缩孔、变形缺陷，要是采用机加工方式制作，圆角过渡也能减少铣削加工时的应力残留，提升零件长期受交变载荷时的结构强度。上部的铰接孔和下部的两个安装孔，轴线平行度公差需要控制在0.02mm以内，不然装配后摆臂转动时会出现卡涩、偏磨的问题，长期运行会加速销轴和孔壁的磨损，缩短整套铰接机构的使用寿命。

　　实际选型应用的时候，需要先确认安装边界：上部铰接孔的内径要匹配对应规格的铰接销轴，通常这类小尺寸支架适配的销轴直径在12-16mm区间，下部两个分叉的间距要和对接的机架连接耳片厚度匹配，预留0.2-0.3mm的装配间隙，保证连接后没有多余的旷量。侧面的腰型孔长度一般设置为孔直径的2.5-3倍，足够覆盖常规的安装调整行程，调整到位后用六角螺栓配合防松垫圈锁紧即可，不需要额外做定位销固定，除非是对重复定位精度要求极高的工位。

　　做三维建模的时候，要优先保证各个孔位的同轴度、平行度形位公差符合装配要求，拔模斜度按照所选工艺设置，铸造件取1-1.5度，机加工件可以不设拔模斜度但要标注清楚加工面的粗糙度要求，铰接孔的内壁粗糙度要达到Ra1.6，保证和销轴配合时的转动顺滑，其余非配合面的粗糙度达到Ra6.3就可以满足使用要求。另外上部的立板和底座连接的位置，加设了三角形的加强筋结构，筋板厚度和主体壁厚保持一致，提升立板承受径向载荷时的抗变形能力，避免摆臂承受侧向力时立板出现弯折断裂的问题。

　　这类支架在实际生产场景里，很多小型气动摆杆机构、物料挡停机构、工装夹紧臂的基座都会采用类似结构，相比一体式的固定支座，铰接式的结构可以适配更多变的安装角度，调整范围更大，对现场安装的容错率更高，不需要对机架做高精度的预加工就能完成装配，能有效降低现场调试的工时成本。设计的时候还要注意，下部两个分叉的孔位要做同轴度校验，要是两个孔不同轴，穿装固定销轴的时候会出现强行敲入的情况，不仅装配困难，还会让支架本身存在装配内应力，设备运行过程中受振动影响容易出现开裂问题。
