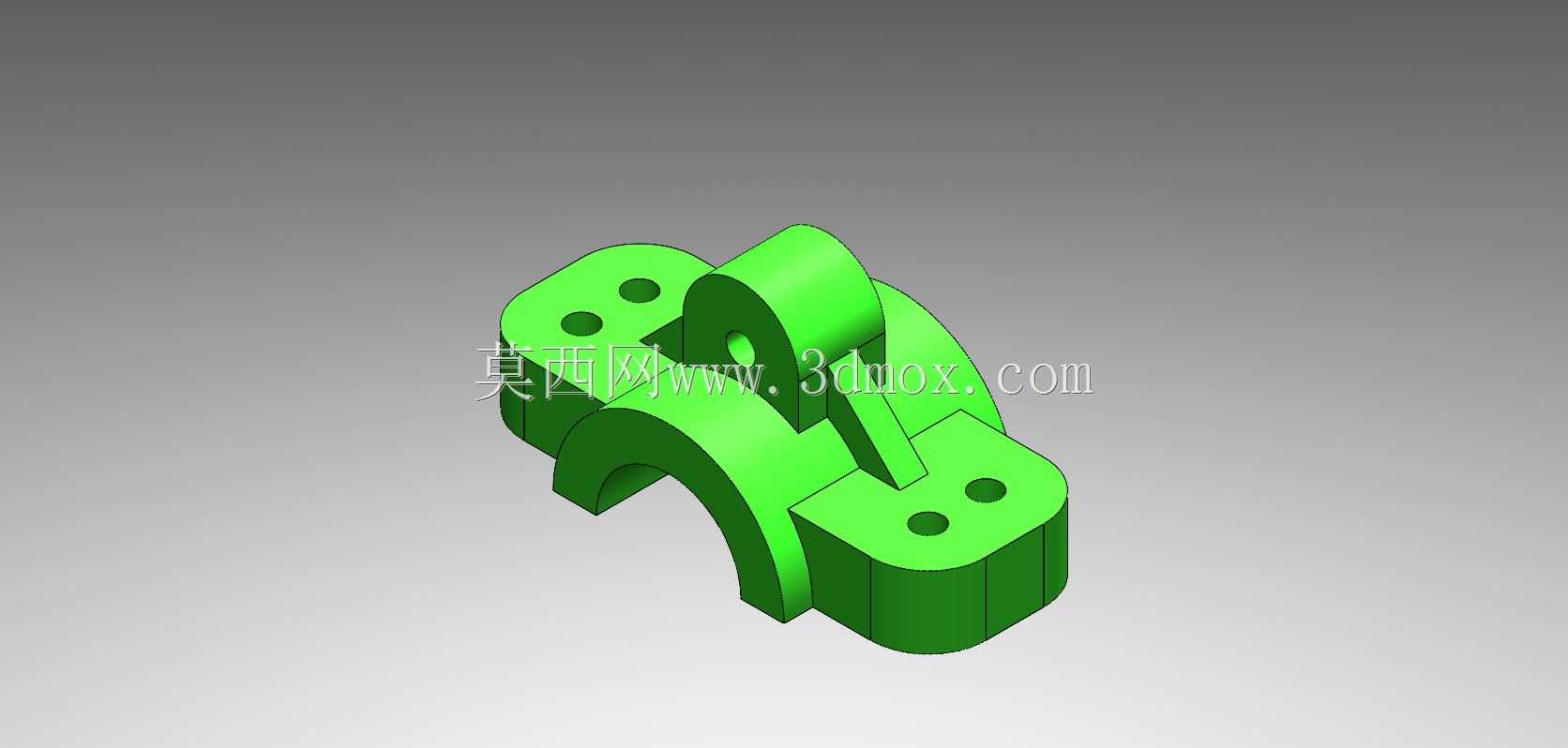

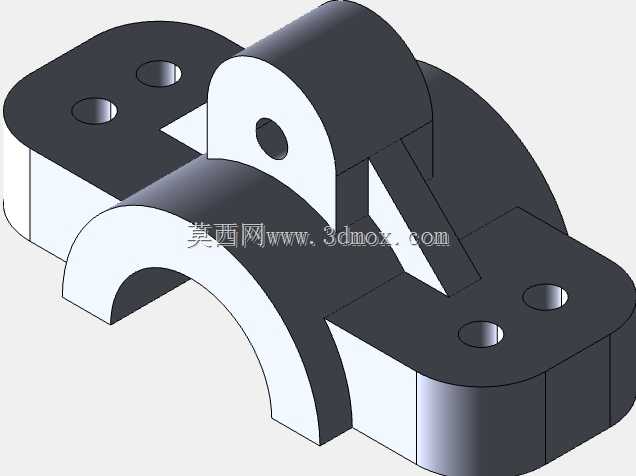

对称式双安装座弧形铰接支撑结构件

　　在中小载荷的铰接传动、工位支撑类机械结构中，这类对称式双安装座弧形铰接支撑件的应用场景十分广泛，常见于轻工自动化生产线的翻板工位铰接座、小型工装夹具的翻转支撑、低压电气柜内的操作机构铰接支点，也可作为小型输送线侧挡翻转机构的配套连接件使用。从实际功能来看，该零件主要承担两个核心作用：一是通过底部对称分布的两组安装孔实现与安装基面的可靠固定，每组安装孔设置两个同轴定位孔，可有效避免单孔固定带来的转动偏移，保证安装后基座部分的稳定性；二是通过上部的弧形铰接耳结构，与配套的销轴、转动臂配合，实现绕固定轴线的定角度摆动，弧形的本体结构既可以避让转动过程中配套摆臂的运动轨迹，避免运动干涉，又能在有限的安装空间内提升结构的整体强度，减少不必要的材料冗余。

　　从设计思路层面拆解，该零件采用完全对称的结构布局，首先是为了降低加工过程中的装夹难度，无论是采用机加工还是注塑、铸造成型工艺，对称结构都可以减少工装夹具的设计复杂度，一次装夹即可完成双侧安装孔、铰接耳孔的加工，有效控制形位公差，保证两侧安装面的平面度、铰接孔与安装基面的平行度满足装配要求。其次，对称布局的受力结构可以让铰接部位传递的载荷均匀分散到两侧的安装座上，避免单侧受力导致的应力集中，在承受周期性摆动载荷时，不会出现单侧基座疲劳开裂的问题。零件的弧形过渡部分没有采用直角衔接，而是做了大圆角过渡处理，这一设计细节是为了优化应力传递路径，在摆臂承受径向载荷时，应力可以沿着弧形壁面均匀传导到两侧安装座，不会在转角位置出现应力峰值，提升零件的交变载荷耐受能力。

　　关于外形尺寸与安装边界，这类零件的安装基面为两个对称分布的矩形安装台，每个安装台上的两个安装孔孔距按照通用的小型连接件标准孔距设计，适配M4-M6规格的紧固件安装，安装时需要保证基面的平面度公差不超过0.05mm，避免锁紧后零件出现形变导致铰接孔同轴度偏差。上部铰接耳的内孔直径与配套销轴采用间隙配合，配合公差控制在H7/g6区间，既保证转动的灵活性，又不会出现过大的径向窜动。零件整体的外轮廓宽度不超过两个安装台的外侧间距，安装时在铰接耳的摆动方向上需要预留足够的运动空间，避让半径与弧形外壁的半径保持一致即可，不需要额外预留过多的冗余空间，适合在安装空间紧凑的工位使用。零件的铰接耳部分做了加厚处理，厚度比两侧安装台的立壁厚度高出30%左右，这是因为铰接孔位置是载荷传递的核心区域，加厚处理可以提升孔壁的承压能力，避免长期摆动磨损后出现孔位失圆的问题。在实际装配过程中，铰接孔内通常会配套铜套或者自润滑轴承，进一步降低转动摩擦系数，延长零件的使用寿命，安装座的底面不需要额外加工定位槽，依靠两个安装孔的定位销即可实现精准定位，装配工序简单，维护更换时不需要拆解周边的其他结构，只需要拆卸固定紧固件和铰接销轴即可完成替换，适配性较强。
