工业传动杠杆类机械零件三维设计

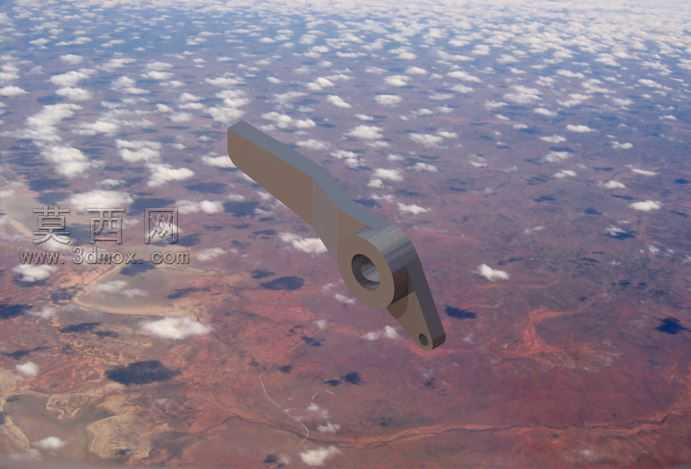

本作品为工业场景常用的杠杆类传动连接零件，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械加工的尺寸公差规范，对零件的每一处结构细节都做了精准还原。从结构来看，零件主体为长条形杠杆臂结构，一端设置有带通孔的环形铰接座，用于与固定销轴配合实现转动连接，铰接座的通孔内壁做了同轴度约束设计，保证装配后转动顺畅无卡滞；杠杆臂的截面采用渐变式设计，从铰接端向末端逐步收窄，在保证结构强度的前提下尽可能降低零件自重，符合轻量化机械设计的核心思路；零件末端设置有小型连接孔位，用于与传动拉杆或者驱动构件相连，实现动力的传递与动作的输出。材质设定上，零件主体采用常用的45号结构钢材质，渲染阶段为金属表面赋予了均匀的哑光磨砂质感，还原了机加工零件去除毛刺后的真实表面状态，铰接孔的内壁做了高光处理，模拟精加工后的金属光泽，同时对零件的棱边做了微小的倒角渲染处理，符合实际机械加工中去毛刺倒角的工艺要求，避免出现不符合生产实际的尖锐棱边。设计过程中，首先根据杠杆传动的受力需求确定了力臂的长度比例，通过力学模拟验证了臂身的截面厚度能够承受额定载荷下的弯曲应力，避免使用过程中出现变形断裂的问题；其次对铰接部位的尺寸做了适配性调整，保证与标准规格的销轴、轴承配件能够实现通用互换，降低后续的装配与维护成本；最后对零件的整体外观做了优化，去除了不必要的冗余结构，让零件的造型简洁流畅，既满足功能使用需求，也兼顾了工业产品的外观规整性。渲染输出阶段采用高空俯视的视角作为展示角度，能够清晰呈现零件的整体轮廓与各部位的结构分布，背景选用高空地貌纹理，突出金属零件的质感对比，让观看者能够快速把握零件的整体形态与结构特征。
