带铰接孔异形连接支架结构设计

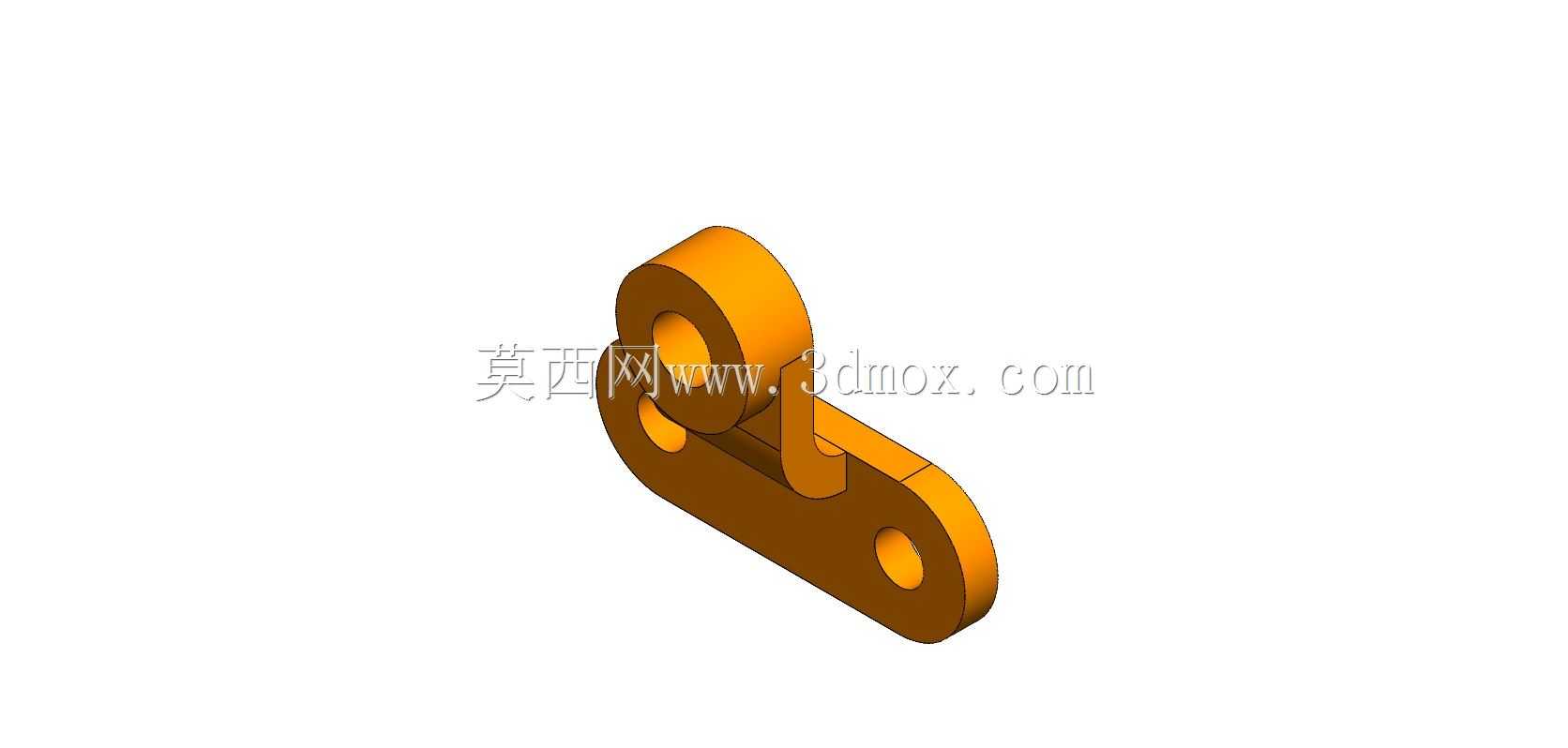

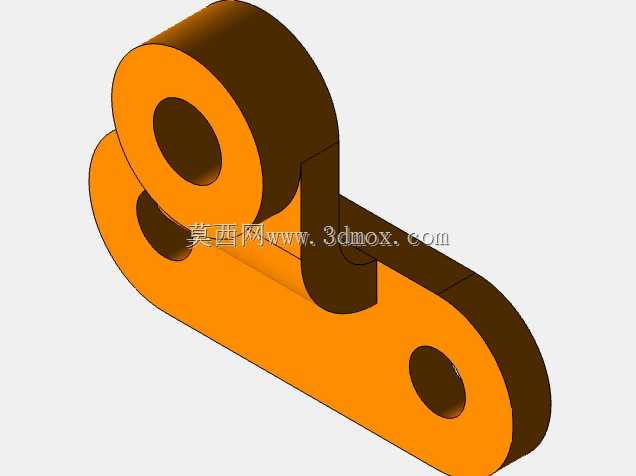

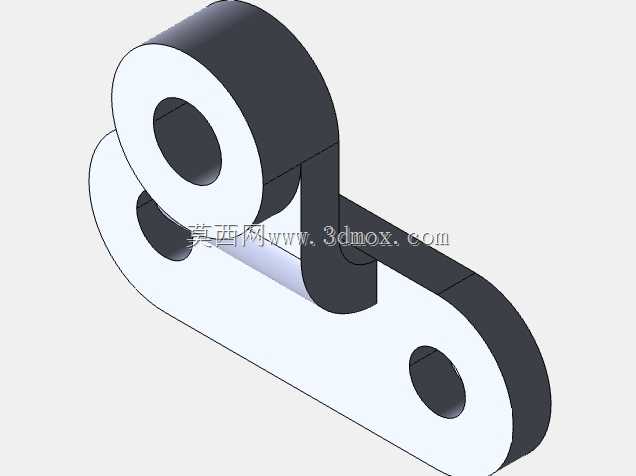

　　这类带多组铰接孔的异形连接支架，在轻工自动化输送线、小型工装夹具的连杆传动组里应用十分普遍，日常做设备改型时经常会碰到类似的结构需求，很多新手建模时容易忽略安装边界的干涉问题，最后打样装配才发现孔位错位或者相邻部件碰擦。从实际使用场景来看，这个零件主要承担两个运动部件之间的铰接传动作用，一端的大直径通孔用来穿铰接销轴，和固定端的支座形成转动副，另一端的两个平行带孔支耳，分别连接作动件和限位挡块，中间的弯折立板是主要的承力结构，要承受往复摆动带来的交变载荷，所以建模时壁厚的取值不能只看外观，得结合实际受力情况核算，太薄的话长期往复受力容易出现应力集中导致断裂，太厚又会增加不必要的运动惯量，影响整套连杆机构的响应速度。

　　设计这类零件的时候，首先要确定的是三个安装孔的中心距尺寸，这几个参数直接决定了连杆机构的运动行程，不能随意改动，孔的公差一般选H7级，和销轴配合的时候既能保证转动灵活，又不会出现过大的旷量，避免传动过程中产生冲击噪音。外形上的圆弧过渡不是为了好看，所有弯折处的圆角都是为了降低应力集中系数，尤其是立板和两端安装板衔接的位置，是整个零件应力最高的区域，圆角半径至少要取壁厚的0.8倍以上，不能做直角锐边，不然热处理或者长期受力的时候很容易从拐角处开裂。

　　安装边界方面，这个零件摆动过程中，大孔端的外圆轮廓要和相邻的固定支座预留至少2mm的安全间隙，支耳端的两个孔位周边要留出足够的紧固件安装空间，不能让螺栓头或者螺母和运动轨迹产生干涉，零件的整体厚度方向尺寸要匹配安装槽的宽度，一般留0.1到0.2mm的间隙，保证摆动的时候不会出现卡滞。建模的时候先画主体的拉伸轮廓，再做切除孔特征，最后倒圆角，要注意所有孔的轴线都要和对应的安装面垂直，不然销轴穿装的时候会出现别劲的情况，加速销轴和孔壁的磨损。另外零件表面的锐边都要做倒钝处理，避免装配的时候划伤操作人员，也能减少应力集中的点位。这类零件一般选用45号钢加工，表面做发黑处理防锈，如果是用在有腐蚀的工况下，也可以换成304不锈钢材质，对应的壁厚可以适当减薄一点，因为不锈钢的韧性更好，能承受更大的交变载荷。实际装配的时候，铰接孔内可以加装铜套或者自润滑轴承，提升转动部位的耐磨性能，延长整套机构的维护周期，减少日常运维的工作量。
