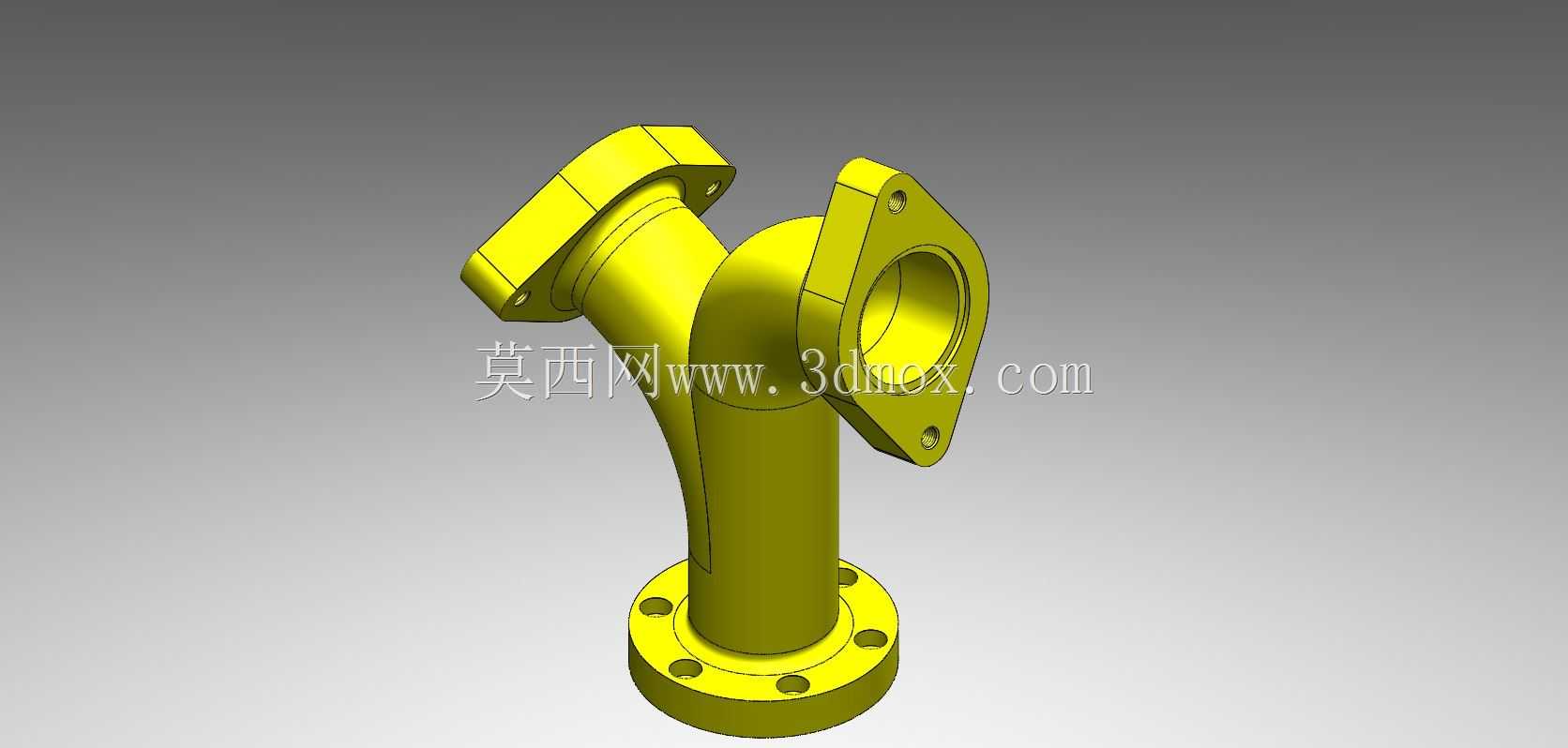

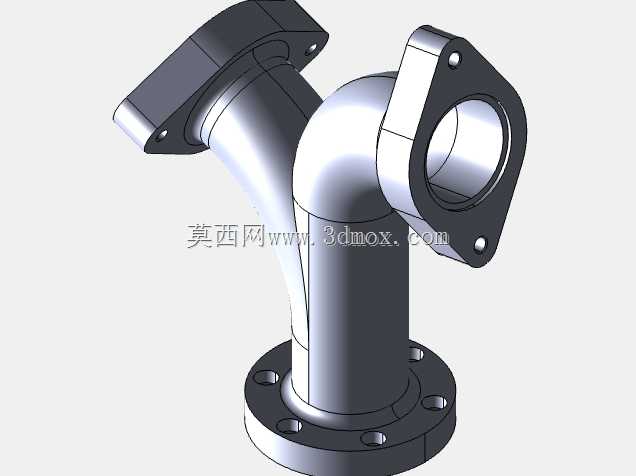

Y型三法兰连接分流式工业管道结构

　　这类Y型三法兰管道结构，常应用在化工流体输送、暖通循环系统、工业设备冷却回路这类需要单路进双路出分流的工况场景中，核心作用是在不额外加装三通接头的前提下，完成主管路向两个不同支路的介质导流，减少管路拼接带来的泄漏点，提升管路系统的整体可靠性。从实际使用场景来看，这类管件多适配低压常温的流体输送工况，比如小型生产设备的冷却水分配、普通工况的气路分流，或是无强腐蚀特性的工业液体输送支路，相比焊接式三通，法兰连接的形式能大幅降低后期管路维护、支路改向的拆装难度，不需要对管路进行切割焊接作业，仅通过螺栓拆装就能完成管件更换或支路调整。

　　从结构设计逻辑来看，整体采用一体成型的流道结构，避免拼接结构带来的流道错位、焊缝凸起扰流的问题，三个连接端全部采用标准法兰盘结构，每个法兰盘上都预留了均匀分布的螺栓过孔，安装时可以直接和对应通径的管路法兰、设备接口法兰配对，通过螺栓紧固加密封垫片的形式完成密封，不需要额外加工连接螺纹，适配大通径管路的连接需求。Y型的分叉角度经过流道优化，两个分流支路和主管路的夹角控制在合理范围，既避免夹角过小导致介质分流时阻力陡增，也避免夹角过大造成整体安装占用空间超标，介质从底部主管路进入后，能顺着平滑的流道壁面分流到两个斜向支路，减少流道内的湍流、涡旋产生，降低输送过程中的压力损失。

　　在安装边界方面，底部法兰为垂直轴向布置，两个上部法兰分别朝向不同的斜向方位，安装前需要提前核对三个接口的对接方位，避免法兰螺栓孔对位偏差导致安装错位。法兰盘的密封面采用平面密封结构，适配常规的橡胶石棉垫、四氟垫片等通用密封件，安装时螺栓需要按照对角顺序逐步紧固，避免法兰面受力不均导致密封失效。整体外形的占用空间需要在管路排布时提前预留，两个斜向支路的延伸方向不能和周边的设备结构、其他管路产生干涉，尤其是法兰盘外侧的螺栓拆装空间，需要预留足够的扳手操作余量，避免后期维护时无法完成螺栓拆装作业。

　　从结构强度设计来看，法兰和主管身的衔接位置做了圆弧过渡处理，避免直角衔接带来的应力集中问题，在管路承受内部介质压力、外部管路震动载荷时，过渡位置不会因为应力集中产生开裂风险。管壁厚度根据常规低压工况的承压需求设计，能满足常规工业管路的耐压要求，流道内壁做了平滑过渡处理，没有明显的凸起或凹陷，减少介质输送过程中的杂质滞留，也能降低介质对管壁的冲刷磨损，延长管件的实际使用寿命。在实际选型应用时，需要核对三个法兰的通径参数、螺栓孔分布尺寸和对接管路的匹配度，确保安装时法兰能完全对位，密封面能完全贴合，避免因为尺寸偏差导致安装后出现泄漏问题。
