铰接式油路连接阀体结构三维设计

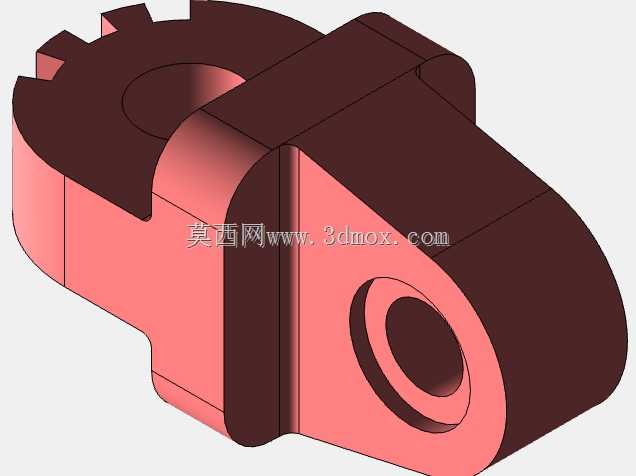

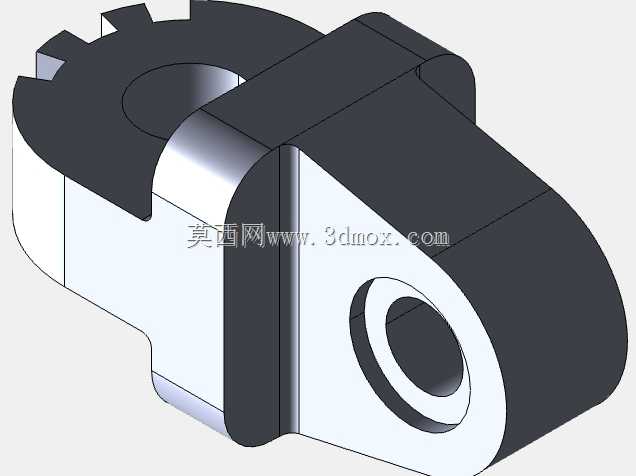

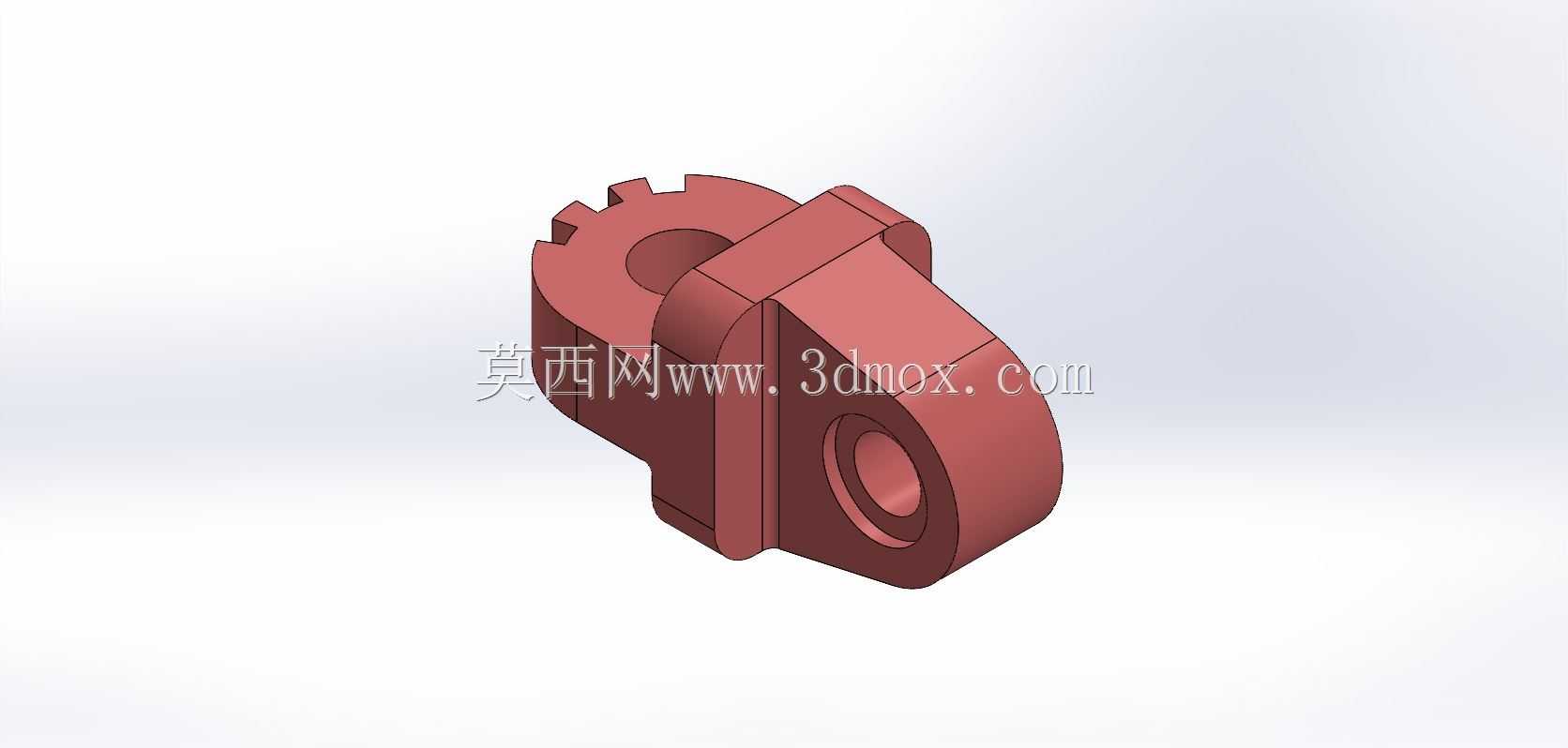

　　从结构功能来看，该零件主体分为两个垂直相交的通油腔体，上方带卡槽的圆柱端用于卡入设备结构件的铰接安装座，卡槽结构可限制阀体沿轴向的窜动，同时预留的环形槽可嵌入轴用挡圈实现轴向定位，中心通孔为通油主通道，可直接对接硬管或胶管接头；侧方伸出的带孔凸耳为铰接摆动端，内孔同样为通油通道，与主腔体垂直连通，外端面为密封安装面，可安装O型圈或组合密封垫实现端面静密封，凸耳两侧的平行平面为扳手夹持位，方便安装时施加扭矩锁紧对接接头。在中小吨位工程机械的液压管路布局场景中，这类带铰接结构的连接阀体是解决管路走向受限、安装空间局促问题的核心零件，常见于小型挖掘机的斗杆油路、叉车的起升油缸供油回路、高空作业平台的臂架铰接供油节点，区别于硬管直接对接的刚性连接方案，这类铰接结构允许连接端在一定角度范围内摆动，抵消设备作业过程中结构件形变带来的管路拉扯应力，避免硬管焊缝疲劳开裂、密封件过度磨损导致的漏油故障。

　　设计过程中首先要匹配安装边界的尺寸约束，上方铰接圆柱的外径需要与安装座的铰接孔保持H7/f8的间隙配合，既保证铰接摆动的灵活性，又避免间隙过大导致的通油过程中阀体晃动，卡槽的宽度与深度需要适配常用的轴用弹性挡圈尺寸，保证挡圈安装后不会突出圆柱外圆面，避免与安装座孔壁发生摩擦；侧方凸耳的中心孔轴线与主腔体轴线的垂直度公差需要控制在0.02mm以内，否则对接接头安装后会出现偏斜，导致密封面压合不均匀引发渗漏，凸耳的外圆厚度需要匹配对应通径胶管接头的安装尺寸，预留足够的扳手操作空间，避免安装时与周边结构件发生干涉。

　　从受力角度考量，这类阀体在工作过程中需要承受管路内的液压脉冲压力，同时要承受铰接摆动带来的交变径向力，因此建模过程中对两个腔体相交的相贯线位置做了圆角过渡处理，避免应力集中导致的阀体开裂，主通道与侧通道的相交处做了平滑引流结构，减少液压油流经转角时的压力损失，降低油路紊流带来的振动与噪音。安装时需要注意，上方铰接端装入安装座后，要保证卡槽完全露出安装座端面，再装入弹性挡圈，挡圈需要完全卡入卡槽内，避免工作过程中挡圈脱出导致阀体移位；侧方接头安装时，密封件需要提前涂抹少量液压油润滑，避免安装时划伤密封面，锁紧扭矩要符合对应通径接头的扭矩要求，扭矩过大会导致阀体凸耳变形，扭矩过小则会出现密封失效漏油。

　　这类铰接阀体相比传统的直角管接头，优势在于可以随结构件的摆动自适应调整管路角度，不需要在硬管制作时预留复杂的弯曲角度，降低管路预制的难度，同时减少了管路接头的数量，降低了整个液压回路的泄漏点，在空间紧凑的铰接部位应用时，相比多个接头组合的连接方案，整体体积更小，重量更轻，符合工程机械轻量化的设计趋势。建模过程中对所有安装配合面都做了公差标注，密封面的表面粗糙度要求控制在Ra1.6以内，保证密封件的压合密封性，铰接配合面的表面粗糙度控制在Ra3.2以内，减少铰接摆动时的磨损，延长零件的使用寿命。
