方形法兰安装式液压油路连接阀块结构

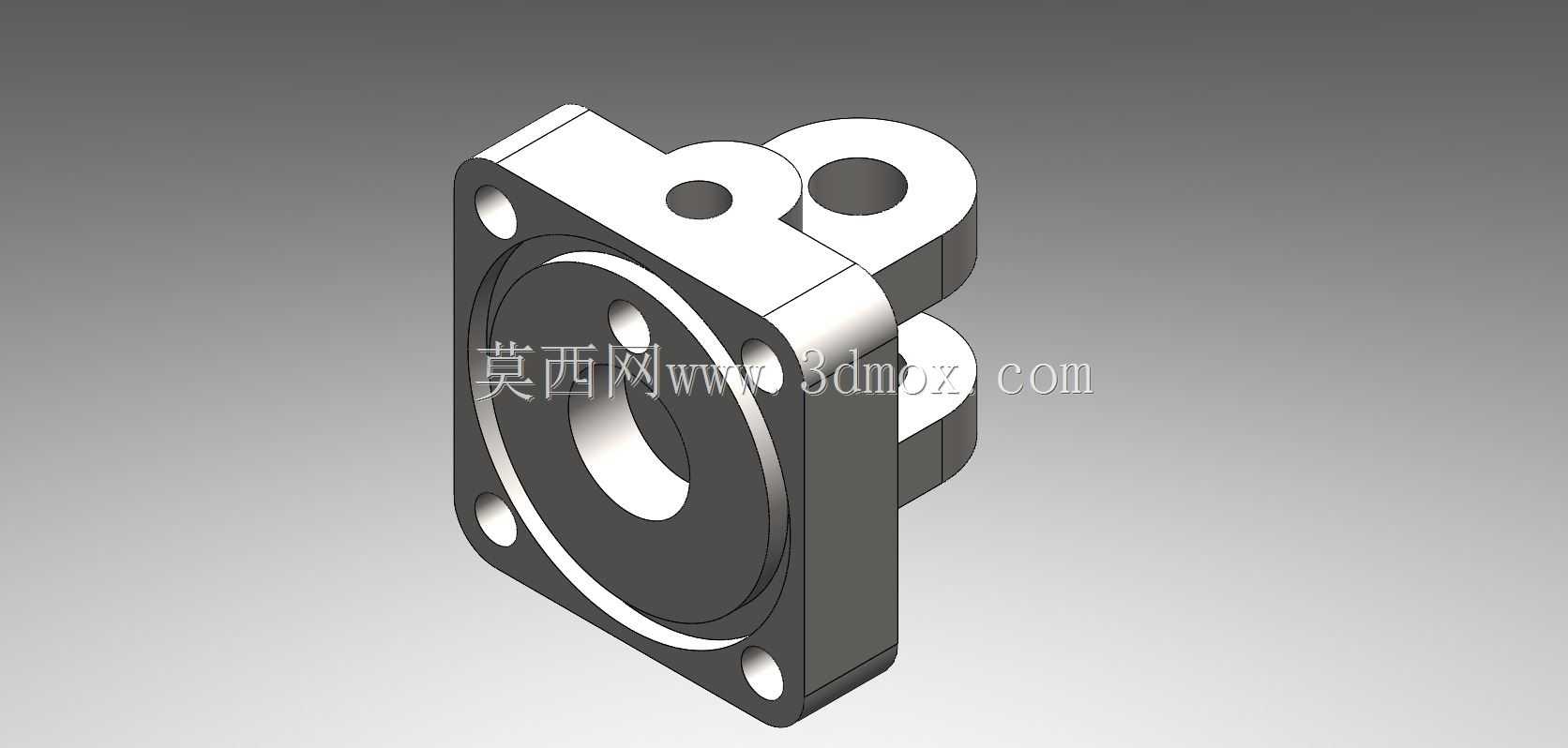

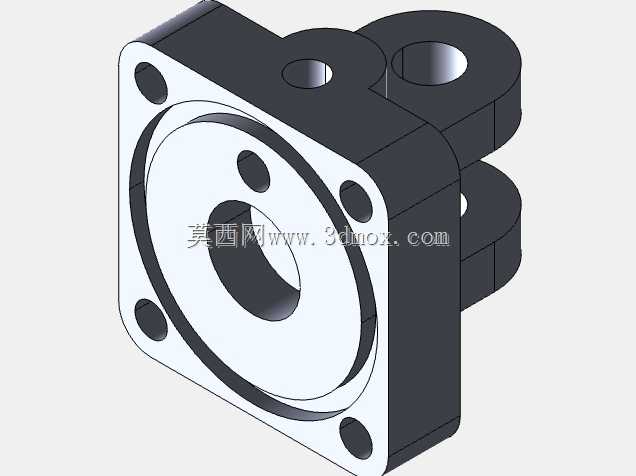

　　这款方形法兰安装的阀类连接件，主要应用在中小型液压站的油路集成布局、小型动力单元的阀组安装工位，也可作为气动控制回路里的固定转接基座使用，在机床液压夹具、小型自动化设备的执行元件供油气路里，这类带定位安装耳的阀块结构十分常见。从结构设计来看，主体采用方形法兰基座作为安装基准面，法兰面上均匀布置四个沉头安装孔，孔位公差按照H7级精度设计，能够保证安装时与安装面板的同轴度偏差控制在0.02mm以内，避免安装后出现油路错位、密封件偏磨导致的泄漏问题。

　　法兰主体一侧延伸出上下两层同轴的圆柱连接耳，两个连接耳的内孔为同轴光孔设计，孔壁粗糙度要求达到Ra1.6，既可以作为销轴铰接位实现阀块的角度微调，也可以穿装固定螺栓实现侧向辅助锁紧，适配不同安装空间的固定需求。法兰中心位置设计有阶梯式通孔，大孔径端为密封件安装槽，可适配O型圈或者组合密封垫，实现油路对接时的端面密封，小孔径端为介质流通通道，通道内壁做了去毛刺抛光处理，能够降低液压油或者压缩空气流通时的沿程阻力，减少介质压力损失。设计过程中优先考虑了安装边界的兼容性，法兰主体的方形轮廓边长控制在常规安装面板的预留孔位范围内，延伸出的连接耳总高度不超过相邻阀件的安装间隙，不会出现与周边管路、其他阀件的干涉问题。

　　安装时既可以通过法兰面的四个沉头孔从正面穿装螺栓固定，也可以利用侧面连接耳的光孔从侧向锁紧，两种安装方式可以根据现场的装配空间灵活选择，不需要额外加工转接板。在实际工况中，这类阀块通常作为油路的转接节点，一侧对接液压泵的出油口，另一侧通过中心孔向对应的执行元件输送压力介质，连接耳的结构还可以用来挂载行程检测元件或者管路固定卡扣，减少额外的安装支架设计。结构的壁厚设计经过耐压校核，能够承受常规中低压液压回路的工作压力，不会出现壁厚不足导致的阀体变形问题，法兰面的平面度要求控制在0.01mm以内，保证密封件安装后能够均匀受压，长期运行下也不会出现渗漏问题。

　　建模过程中对所有的安装孔位、密封槽尺寸都做了参数化关联，调整通径规格时只需要修改对应参数就能快速生成不同规格的衍生结构，不需要重新绘制整体轮廓，能够大幅缩短同系列阀块的设计周期。针对实际装配中可能出现的安装偏差，连接耳的内孔与销轴之间预留了合理的配合间隙，允许安装时存在小范围的角度调整，抵消安装面板的加工误差带来的装配应力，避免长期受力下出现阀体开裂的问题。阀体的所有棱边都做了R0.5的倒角处理，既可以去除加工毛刺避免安装时划伤密封件，也能减少装配过程中对操作人员的剐蹭风险，符合机械零件的安全设计规范。
