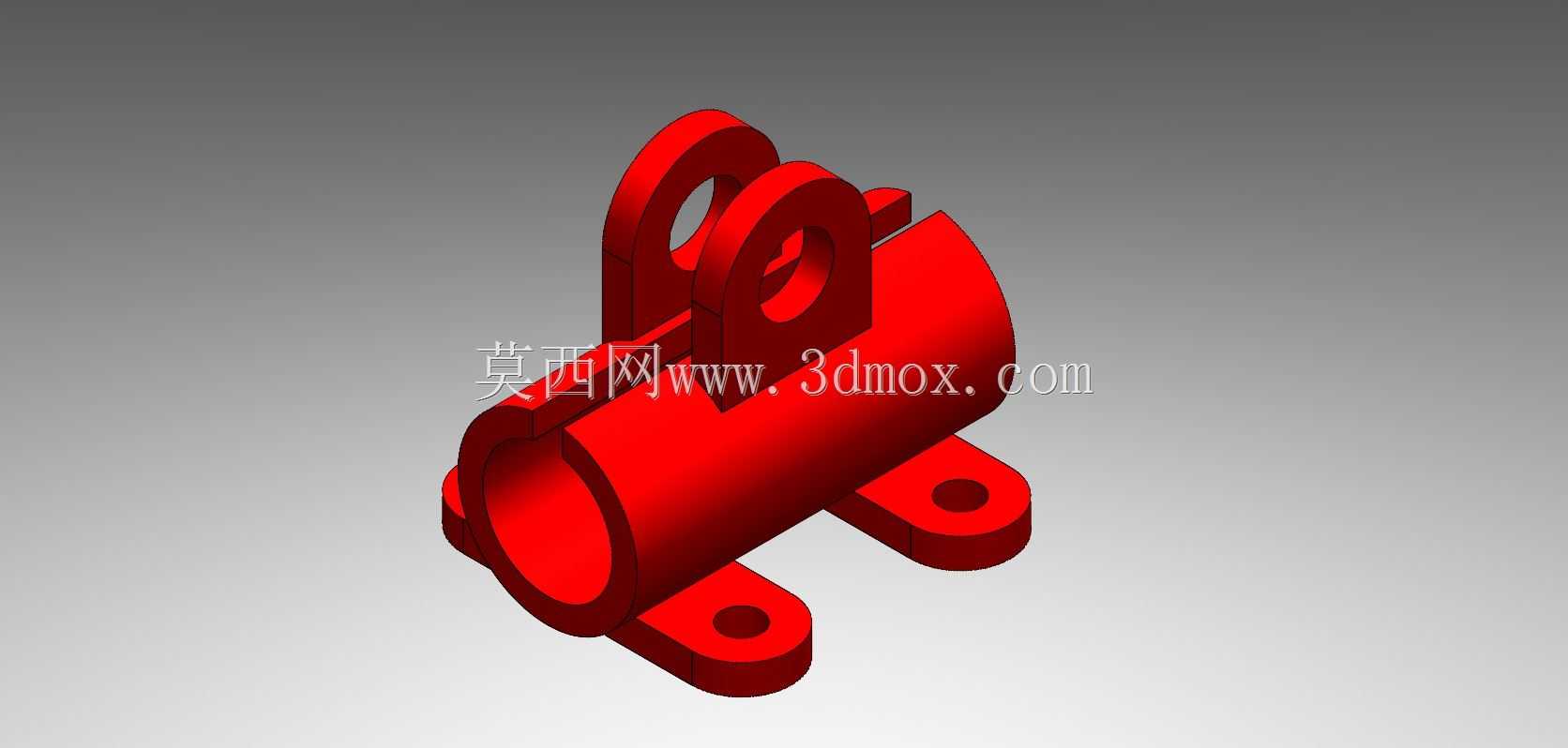

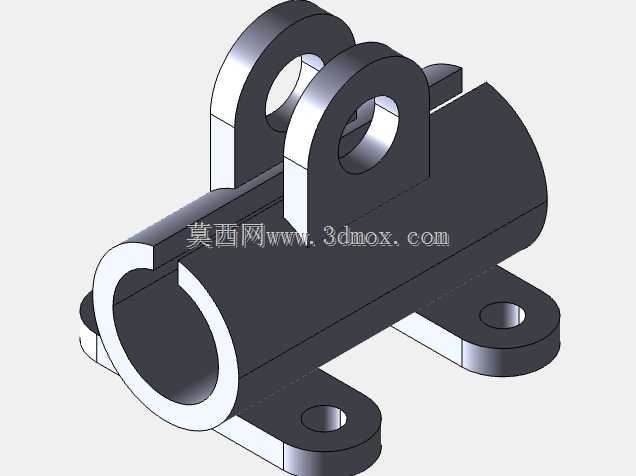

带双耳吊环侧装式筒型铰接支座结构

　　这类带双耳吊环的侧装筒型铰接支座，常见于中小型液压管路系统、气动执行元件配套安装场景，也会在轻型输送线的张紧辊组、小型工装的翻转铰接部位使用，核心作用是为穿装在筒体内的轴类、杆类零件提供径向支撑，同时通过顶部的双耳吊环结构实现部件的起吊转运、或是与上方拉杆、吊挂件的铰接连接，底部两个带安装孔的支脚则负责将整个支座固定在设备机架、安装基板上，形成稳定的支撑基础。

　　从结构设计逻辑来看，筒体部分采用等壁厚圆筒结构，内壁预留了足够的穿装空间，可适配对应直径的光轴、活塞杆或是铰接销轴，筒体端部的外翻凸缘一方面可以增强筒口的结构强度，避免轴件往复运动、转动过程中筒口出现应力变形，另一方面也可作为轴端挡圈、密封端盖的安装定位面，方便后续加装防尘、限位结构。顶部的双耳吊环采用对称布置，两个吊耳的同轴度在建模时需要严格控制，孔位中心与筒体轴线保持平行，确保穿装销轴后吊挂件的受力方向与支座整体承载方向一致，避免出现偏载力矩导致支座变形；吊耳与筒体的连接部位做了圆弧过渡处理，分散起吊、受拉时的应力集中，避免连接处出现断裂风险。

　　底部的两个安装支脚采用对称外伸布局，支脚的安装孔中心距根据常见的机架安装孔位标准设定，孔位周边做了局部加厚处理，适配螺栓紧固时的压紧力需求，避免螺栓锁紧时支脚出现压溃变形；支脚与筒体的连接同样采用大圆弧过渡，降低焊接或一体成型时的应力集中问题，提升整体结构的抗疲劳性能。从安装边界来看，这类支座的整体外轮廓尺寸适配轻型载荷的安装场景，筒体的内径尺寸决定了可穿装轴件的最大直径，顶部吊耳的孔径决定了铰接销轴的规格，底部安装孔的孔径适配常用的内六角圆柱头螺栓规格，安装时需要保证支座的安装基面与筒体轴线的平行度，避免轴件穿装后出现卡滞、偏磨问题。

　　在实际工程应用中，这类支座既可以作为独立的铰接支撑件使用，也可以作为小型设备的集成安装部件，比如在小型气动翻料机构中，筒体穿装翻板的铰接轴，顶部吊环连接气缸的活塞杆端，底部支脚固定在设备架体上，即可实现翻板的翻转动作；在管路支撑场景中，筒体可穿装管路固定套，顶部吊环用于将管路吊挂在厂房架体下方，底部支脚也可反向固定在地面基础上作为立式支撑使用。建模过程中需要重点关注各连接部位的过渡圆角处理，避免直角结构带来的应力集中问题，同时要保证各孔位的同轴度、位置度公差符合装配要求，比如两个吊耳的孔位同轴度偏差需要控制在合理范围内，否则会导致铰接销轴穿装困难，运动过程中出现卡滞；底部两个安装孔的中心距偏差也要控制在安装允许的公差范围内，避免现场安装时出现孔位不对中的问题。筒体的壁厚设计需要根据实际承载需求核算，既要满足支撑强度要求，也要避免整体重量过大增加不必要的材料成本，支脚的厚度同样需要结合螺栓紧固力、整体承载的剪切力来确定，确保在额定载荷下不会出现支脚变形、断裂的问题。
