电源变压器配套安装固定连接支座

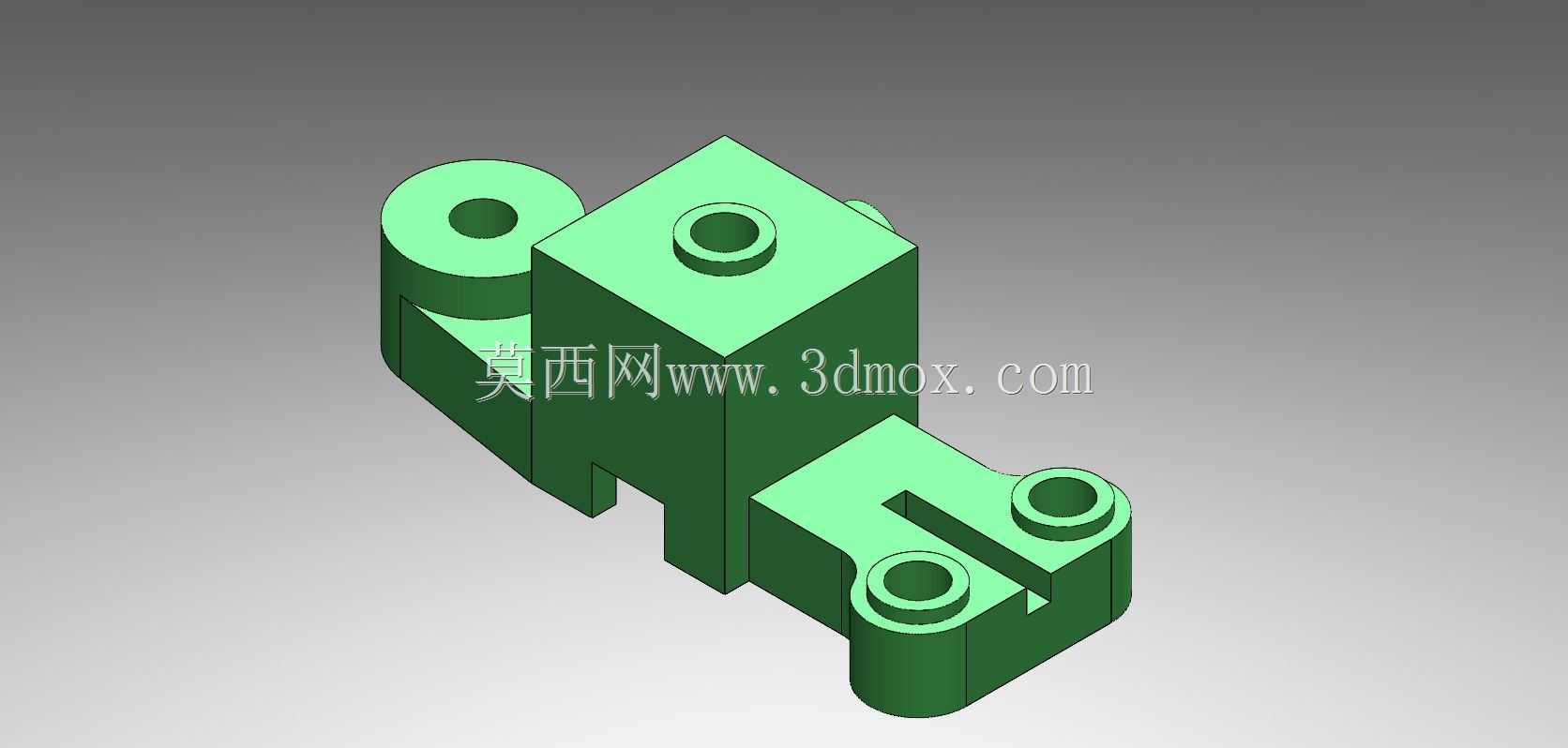

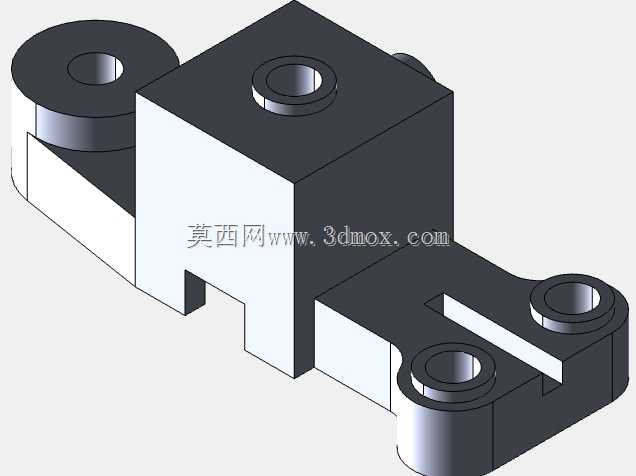

　　这款结构件是小功率电源变压器的配套安装支座，在低压电控柜、小型工控设备内置电源模块、桌面式电子检测仪器的供电单元中应用广泛，主要承担变压器本体与设备安装基面的连接固定、定位限位作用，同时可抵消变压器工作时产生的微幅振动，避免绕组受振动出现松脱、引脚开焊等问题。从结构设计来看，整体采用一体化块状构型，主体为矩形承载基座，左侧延伸出带同轴通孔的圆柱凸台，该凸台用于穿装定位销轴，可在预装阶段快速将支座卡入设备预设的安装卡槽内，减少装配时的对位调整时间；基座顶面设置带中心孔的圆柱凸台，用于与变压器底部的定位凹孔配合，实现变压器与支座的同轴定位，避免变压器安装后出现横向偏移；右侧延伸出L型连接臂，臂上设置两个带同轴通孔的圆柱凸台，两个凸台的孔位中心距严格匹配设备安装板的预设孔距，可通过两颗紧固螺钉将支座连同变压器整体锁附在设备内部的安装板上，连接臂上开设的矩形避让槽，用于避开安装板上的凸起筋位或邻近走线，避免装配时出现干涉。

　　设计过程中优先考虑了安装边界的适配性，主体基座的厚度控制在适配小型变压器安装的常规尺寸范围内，左侧定位凸台的外圆直径与设备卡槽的宽度匹配，凸台中心孔的孔径适配常用规格的定位销轴，顶面定位凸台的高度刚好嵌入变压器底部的定位凹孔，不会顶触变压器内部的绕组骨架；右侧两个安装凸台的高度一致，保证锁附螺钉后支座与安装板完全贴合，不会出现翘曲，凸台中心孔的孔径适配常用规格的自攻螺钉或机牙螺钉，无需额外扩孔即可完成装配。材质选用上适配常规的工程塑料注塑成型或铝合金压铸成型，两种材质均具备足够的结构强度，同时工程塑料材质可起到一定的绝缘作用，避免变压器本体与金属安装板直接接触产生漏电风险，铝合金材质则具备更好的导热性，可辅助变压器工作时的热量散发。

　　结构的受力分布经过优化，变压器的重量主要由主体矩形基座承载，右侧L型连接臂的转角处做了加厚处理，避免长期承重后出现断裂变形，左侧定位凸台与主体基座的连接处做了圆角过渡，减少应力集中，提升结构的抗疲劳强度。实际装配时，先将支座左侧的定位凸台卡入设备安装位的卡槽内，调整位置使右侧两个安装凸台的孔位与安装板的孔位对齐，先拧入一颗螺钉完成预固定，再将变压器底部的定位凹孔对准支座顶面的定位凸台放置到位，最后拧入剩余的紧固螺钉完成整体固定，整个装配流程无需额外工装，单人即可快速完成，适合批量生产的装配线作业。在日常维护场景中，该支座的结构设计也便于变压器的快速拆卸更换，只需拧下右侧的两颗紧固螺钉，即可将变压器连同支座一同取下，无需拆卸周边其他元器件，大幅降低设备维护的时间成本。
