电源变压器内部绝缘支撑结构件

　　这款结构件是小功率工频电源变压器内部的核心绝缘支撑部件，主要应用在桌面式电源适配器、小型工控设备内置供电模块、低压照明驱动电源这类场景中，用来承载变压器的绕组骨架与铁芯叠片，同时实现绕组与金属外壳、相邻导电部件之间的电气绝缘隔离，避免变压器运行过程中出现绝缘击穿、部件移位松脱的问题。从实际使用场景来看，这类支撑件需要适配灌封式与非灌封式两种变压器装配工艺，在灌封工艺中，结构件的型腔需要预留环氧树脂的流动间隙，保证灌封胶能够完全包裹绕组端部，不会出现气泡残留的绝缘薄弱点；在非灌封的开放式装配中，结构件的卡槽需要直接卡接在变压器外壳的定位凸台上，不需要额外打螺丝固定，减少装配工序的工时消耗。

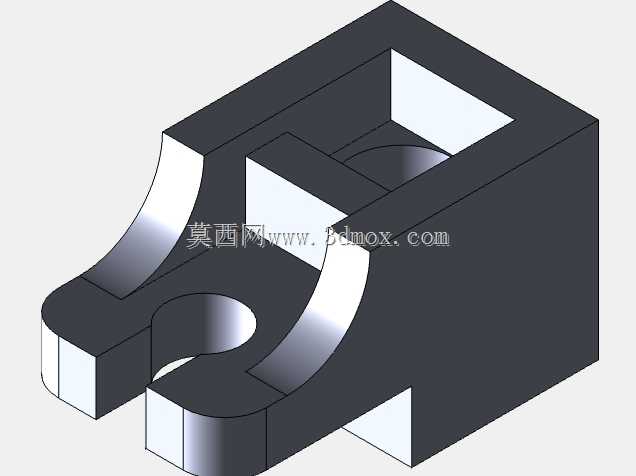

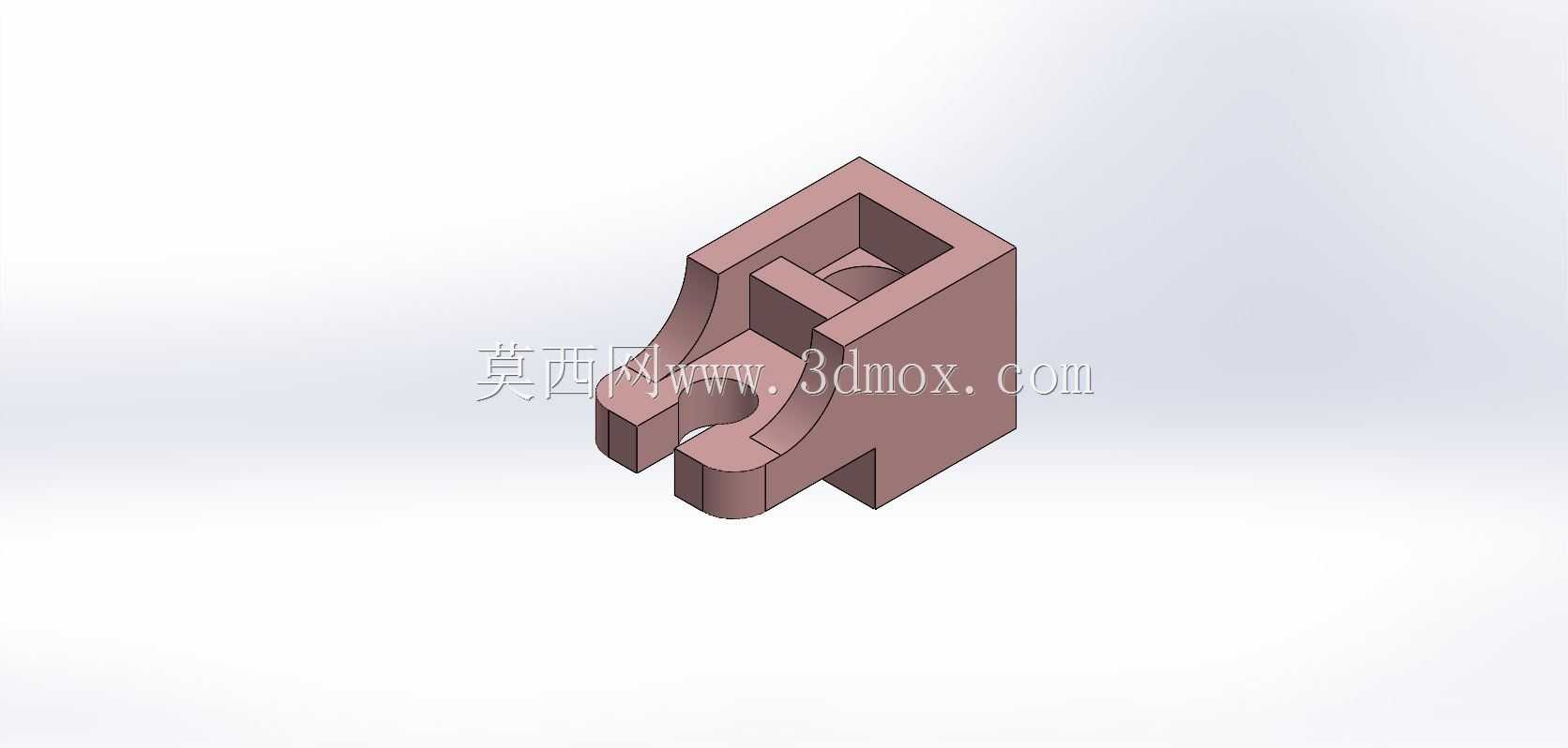

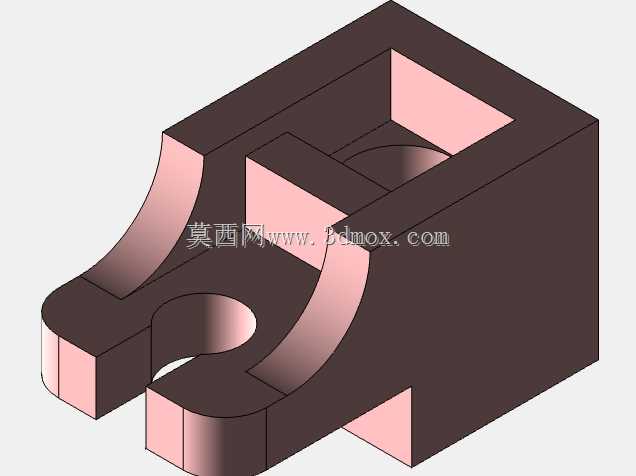

　　设计这款结构件的时候，首先要考虑的是绝缘材料的成型特性，一般选用玻纤增强PA66或者酚醛模塑料作为原料，这两种材料的介电强度都能满足工频2kV耐压1分钟无击穿的安规要求，同时成型收缩率稳定，能够保证卡槽与型腔的尺寸公差控制在±0.1mm以内，避免装配时出现骨架装不进去或者装配后旷量过大的问题。结构主体采用带侧边加强筋的盒式型腔设计，型腔内部的圆弧过渡全部做R0.5以上的圆角处理，一方面是避免注塑成型时出现应力集中导致的部件开裂，另一方面是防止尖锐边角划伤绕组的漆包线绝缘层，造成绕组匝间短路的隐患。前端的分叉卡接结构是整个部件的安装核心，两个卡爪的开口尺寸匹配变压器铁芯的中心柱宽度，卡爪内侧的圆弧面完全贴合铁芯叠片的圆弧倒角，装配时只需要将铁芯顺着卡爪开口推入，就能实现铁芯的径向定位，不需要额外增加铁芯固定夹，减少了整机的零件数量。

　　从安装边界来看，这款结构件的整体外形尺寸适配20W-50W功率段的EI型变压器安装空间，主体型腔的深度刚好容纳绕组骨架的绕线区域，不会让绕组端部超出结构件的平面，避免装配时绕组与外壳金属部分接触。侧边的凸台结构是用来卡接输入输出引线的绝缘护套，引线从凸台的穿线孔穿出后，护套刚好卡在凸台的定位槽内，避免拉扯引线时将绕组的接线头扯断。结构件底部的方形缺口是为了避让PCB板上的焊盘凸起，当变压器直接插装在PCB板上时，这个缺口能够避开焊盘的锡峰，保证结构件底部完全贴合PCB板面，不会出现装配倾斜的问题。

　　在功能特性上，这款结构件除了基础的绝缘与定位作用，还兼顾了绕组的散热通道设计，型腔侧壁的镂空槽能够让绕组工作时产生的热量顺着槽道流通到外壳内壁，再通过外壳散发到外界环境中，避免封闭式结构导致的绕组热量堆积，降低变压器的工作温升，延长绝缘材料的使用寿命。卡爪结构的弹性变形量经过反复校核，在铁芯推入时的变形量不超过材料的弹性极限，装配后能够提供足够的抱紧力，即使变压器在运输过程中受到10g的冲击加速度，铁芯也不会从卡爪中脱出。另外结构件的所有外边缘都做了C0.2的倒角处理，在自动化装配线上，振动盘送料时不会出现边角卡滞的问题，能够适配高速自动装配的节拍要求，减少人工装配的成本投入。

　　实际建模过程中，需要重点关注卡爪与型腔的同轴度要求，卡爪的对称中心与型腔的中心偏差不能超过0.08mm，否则铁芯装配后会出现偏心，导致绕组与铁芯之间的绝缘间隙不均匀，局部位置绝缘距离不足带来安规风险。加强筋的厚度设计为主体壁厚的0.6倍，避免注塑时因为壁厚不均出现表面缩痕，同时保证足够的结构强度，在承受绕组与铁芯的总重量时，结构件的最大变形量不超过0.05mm，不会因为长期受力出现蠕变变形。穿线孔的位置需要匹配绕组骨架的出线端位置，保证引线穿出时不会出现过度弯折，避免引线内部的铜芯因为弯折疲劳出现断裂的问题。
