带三角安装底座立式铰接支撑座结构设计

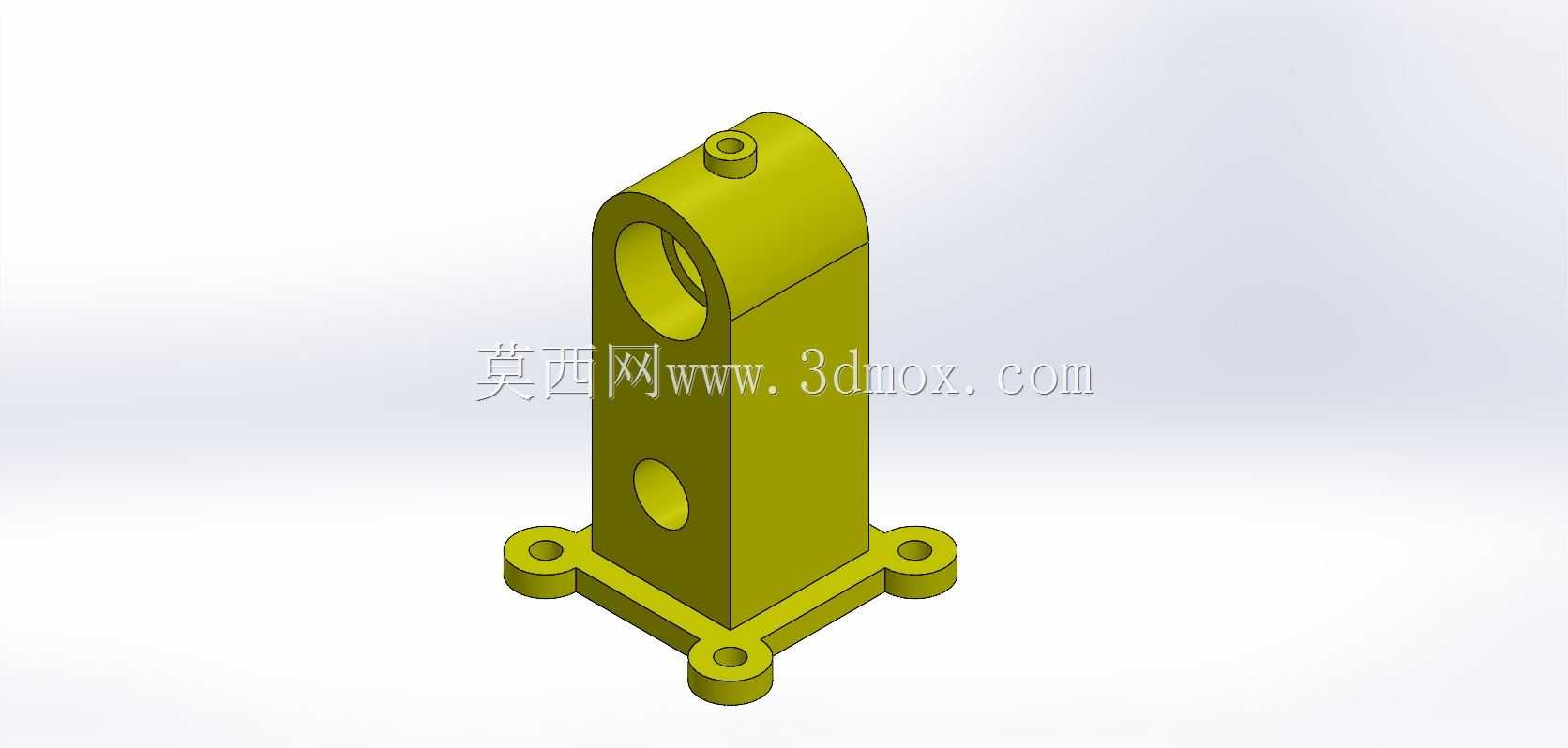

　　这类带三角安装底座的立式铰接支撑座，常见于轻工输送线、小型自动化工作站的连杆传动副中，作为摆动杆件的端部支撑载体使用，实际工况下需要承受铰接销轴传递的径向载荷，同时抵消连杆往复摆动带来的交变侧向力，因此底座的安装稳定性与筒体的结构强度是设计时的核心考量点。从结构布局来看，底部采用三耳式三角安装法兰，三个安装孔呈120度均匀分布在三角延伸端，相比方形四孔底座，在同等安装空间下能减少1/4的紧固件用量，同时三角定位的特性可以避免安装时的过定位问题，降低安装面平面度误差带来的装配应力，安装孔设计为沉头通孔，适配内六角圆柱头螺钉装配，沉头深度可完全容纳螺钉头部，避免螺钉突出干涉周边运动部件。

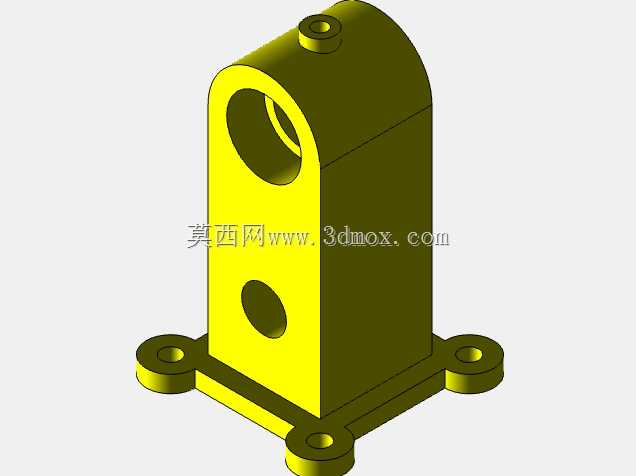

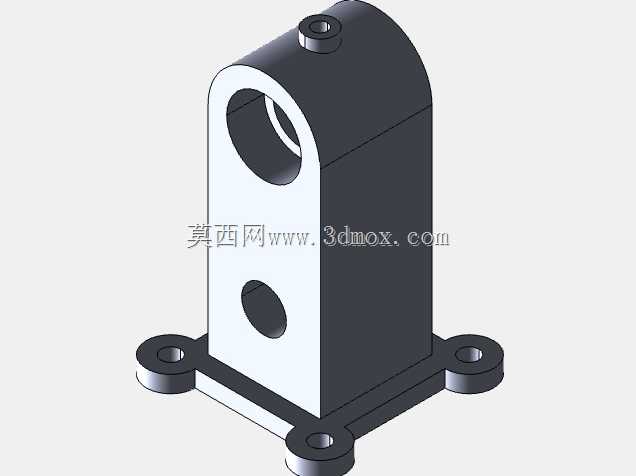

　　筒体部分采用半圆弧顶的立式矩形截面结构，相比全圆柱筒体，矩形侧壁的平面更便于后期加装传感器支架、行程挡块等附属配件，顶部的小凸台通孔为润滑油注油通道，可直接对接直通式油杯，无需额外在筒体上钻孔攻丝，减少二次加工工序；筒体上部的大直径横向通孔为铰接销轴安装孔，孔壁与销轴采用间隙配合，公差带选取H8/g7，既保证销轴转动灵活，又不会因间隙过大产生摆动冲击，筒体中部的小直径横向通孔为锁止销孔，当需要将铰接杆件固定在特定角度时，可穿入圆柱销实现位置锁定，适配设备调试、检修时的临时固定需求。

　　设计过程中需要重点控制几个尺寸边界：底部三个安装孔的中心距需要匹配常用工业铝型材的槽距，可直接安装在40系列、50系列铝型材搭建的机架上，无需额外加工转接板；筒体总高度需要匹配对应连杆的摆动半径，避免连杆摆动时与安装面产生剐蹭；上部铰接孔的中心到底座安装面的垂直尺寸公差控制在±0.1mm以内，保证连杆传动的运动精度，避免因尺寸偏差导致连杆卡滞。从受力角度分析，三角底座的筋条从筒体根部直接延伸至安装孔位置，形成自然的加强筋结构，无需额外焊接或加装加强筋，就能提升筒体与底座连接位置的抗弯矩能力，在承受1000N径向载荷时，连接位置的最大应力集中在筋条与筒体的过渡圆角处，因此过渡圆角设计为R3，避免直角产生的应力集中导致疲劳断裂。

　　这类支撑座的材质通常选用45号钢或6061铝合金，钢质版本表面做发黑处理，适用于载荷较大、有轻微粉尘的车间工况，铝合金版本做阳极氧化处理，重量更轻，适用于对设备自重有要求的移动工作站、桌面型自动化设备场景。建模过程中需要注意各孔位的同轴度要求，上部铰接孔与中部锁止销孔的轴线需要保持垂直，且两孔的中心距需要与配套铰接杆的销孔位置完全匹配，避免装配时锁止销无法穿入；底部安装孔的轴线需要与筒体轴线保持平行，保证安装后筒体的垂直度偏差不超过0.05mm/100mm，避免铰接销轴倾斜导致的偏磨问题。实际应用中，这类支撑座可替换传统的带座外球面轴承座，在摆动角度小于60度的连杆传动场景下，结构更紧凑，成本更低，且无需定期补充润滑脂，维护难度更低，尤其适合小型包装设备、非标检测设备的连杆摆动机构使用。
