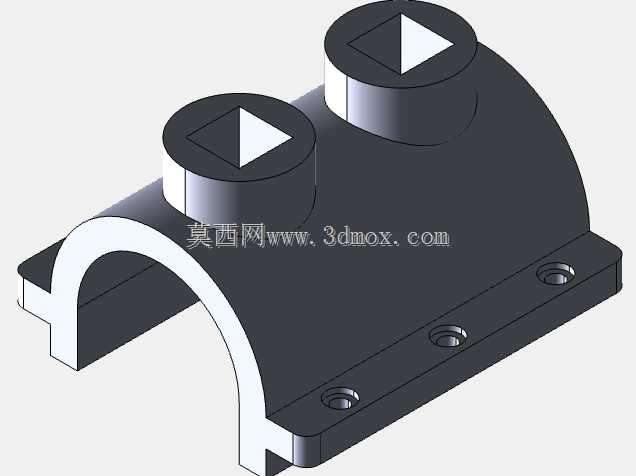

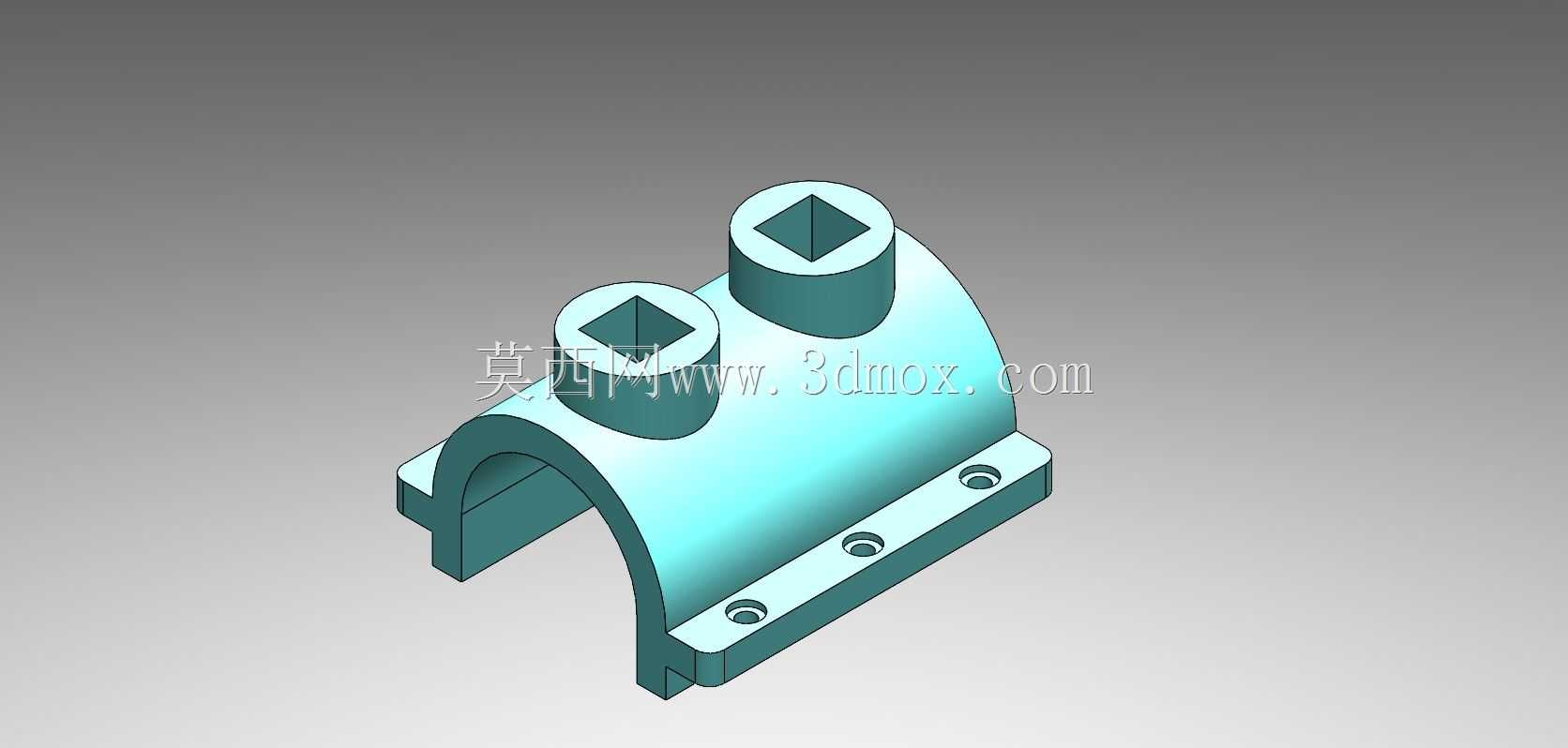

带双方形接口的弧形安装支座结构

这类弧形安装支座常见于流体管路配套、小型气动执行机构配套以及低压输送管线的固定接驳场景，实际使用时下半部分的弧形内凹面直接贴合在对应外径的圆柱管、圆棒类构件外壁，通过底部法兰的安装孔穿入螺栓完成抱紧固定，不需要额外加工配套的管夹基座，能大幅减少现场安装的配做工作量。上部两个带方形内孔的凸台是介质或动力的接驳端口，方形内孔的设计区别于常规圆形接口，主要是为了配套对应截面的方形传动杆、方形截面流道插件，避免接驳后出现周向转动，在需要精准对位的小型计量模块、气动拨叉机构的安装场景里，这种方口结构能省掉额外的止转销加工工序。

从结构设计逻辑来看，主体弧形段的壁厚做了均匀过渡处理，没有出现壁厚突变的区域，能避免注塑或者铸造成型时出现缩痕、应力集中问题，两个凸台的高度根据实际接驳深度做了差异化设置，靠外侧的凸台高度更高，是为了给外接接头留出足够的旋合或者插接深度，靠内侧的凸台高度稍低，适配短行程的插接件，避免两个外接部件在安装时出现空间干涉。底部法兰边的宽度刚好覆盖弧形主体的两侧延伸段，四个安装孔对称分布在法兰边上，孔位的中心距匹配常规管夹的安装孔距标准，不需要重新打孔就能直接替换同规格的常规对夹式管夹，降低备件替换的适配成本。

安装边界方面，弧形内凹面的曲率半径是核心匹配参数，选型时需要确认被固定圆柱构件的外径与内凹面曲率完全贴合，否则安装后会出现局部应力集中，长期受振动影响容易出现支座开裂。底部法兰的安装孔为沉孔设计，螺栓锁紧后头部不会突出法兰表面，能保证支座安装面与固定基面完全贴合，不会出现安装倾斜的问题。上部两个方口的中心距经过精准核算，当两个外接接头同时安装时，接头的最大外径轮廓不会出现重叠，预留的操作空间足够使用常规扳手完成接头锁紧作业。

实际工况适配中，这类支座的主体结构能承受一定的径向载荷，当管线内介质压力波动或者传动杆传递小幅扭矩时，弧形抱紧结构配合法兰螺栓的预紧力，能保证支座不会出现沿圆柱构件轴向的滑移，也不会出现周向的转动。方口与外接插件的配合公差选用过渡配合，既保证插接时的顺畅度，又不会出现配合间隙过大导致的晃动问题，在有小幅振动的设备配套场景里，这种配合精度能有效减少接驳位置的磨损，延长部件的更换周期。

建模过程中需要重点关注弧形面与法兰边的过渡圆角处理，圆角半径不能过小，否则会在转角位置形成应力集中点，在受冲击载荷时容易出现断裂；两个凸台与弧形主体的连接位置也做了加强圆角，避免凸台受侧向力时从根部断裂。安装孔的沉孔深度需要匹配对应规格螺栓的头部高度，保证螺栓锁紧后不会突出安装面，同时沉孔的同轴度要控制在合理公差范围内，避免螺栓穿入时出现卡滞。方孔的内壁粗糙度要求不高，但棱边需要做微小倒角，去除加工毛刺，避免插接时割伤外接插件的密封面或者配合面。
