带铰接支座的弧形安装支撑构件

这类带铰接支座的弧形安装支撑构件，常见于中小型轻工设备、输送线辅助定位机构以及小型工装夹具的承载连接部位，核心作用是为带转动需求的轴类部件提供稳定支撑，同时通过底部的弧形定位面适配圆柱类安装基准，实现构件在设备机架上的快速定位与固定。从实际应用场景来看，这类构件多布置在需要实现小角度摆动调整的工位，比如包装设备的导杆摆动支撑、小型输送线的张紧轮安装座、工装夹具的翻转定位支座，工作过程中既要承受铰接部位传递的径向载荷，也要抵消构件摆动时产生的侧向倾覆力矩，因此结构设计上的刚度分配是核心考量点。

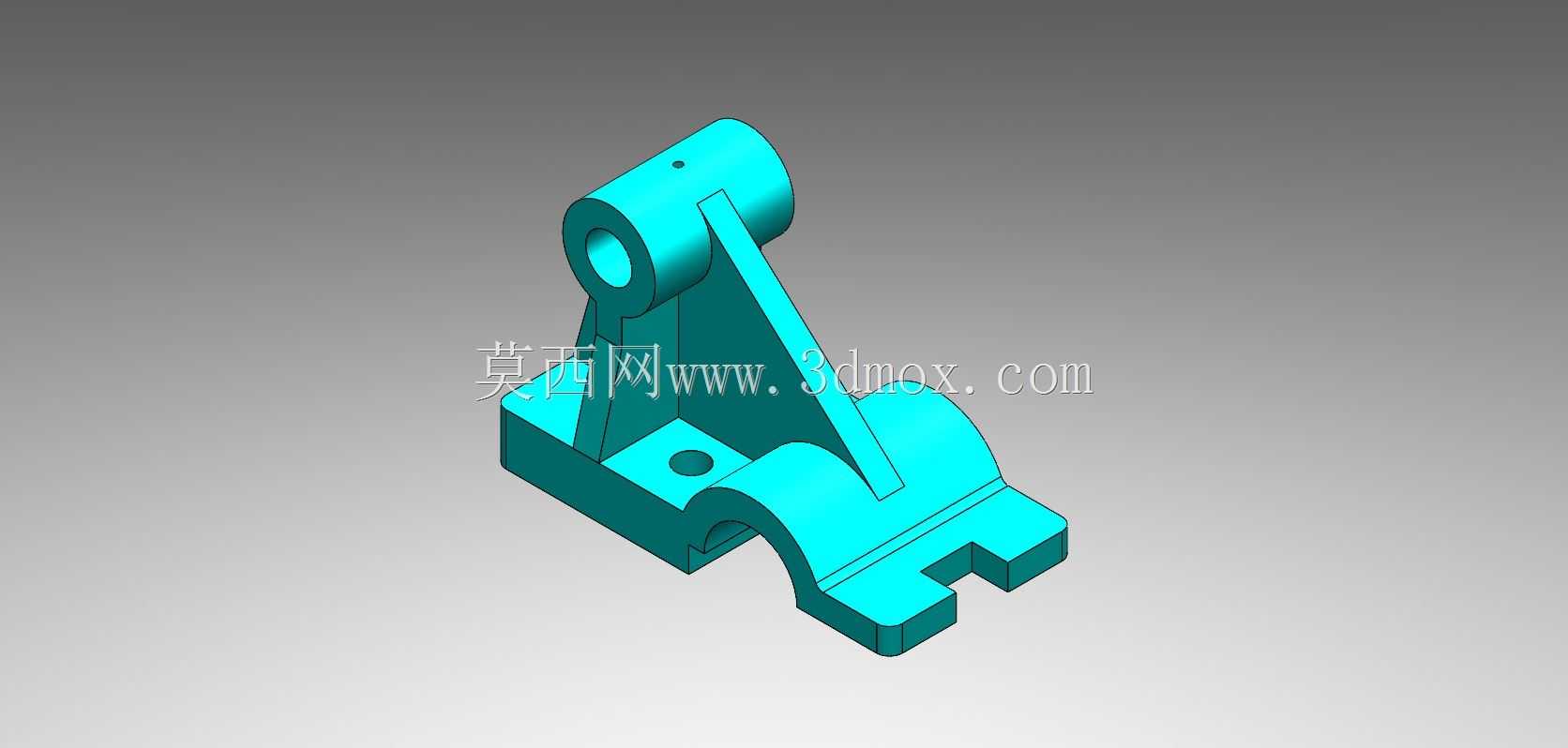

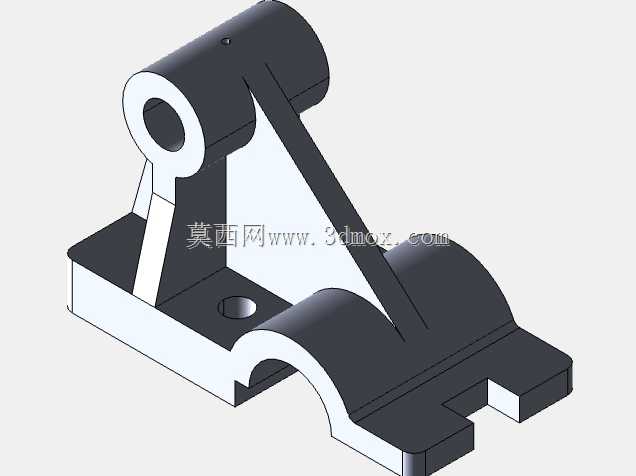

从结构功能特性来看，构件上部的筒状铰接孔是核心功能位，孔内需要配套铜套或者滚动轴承来穿装铰接轴，孔壁的厚度设计需要匹配对应轴径的承载需求，避免长期受载出现孔位变形导致的转动卡滞；两侧的三角形加强筋直接连接上部铰接筒与底部基座，筋板的厚度根据承载量级通常取基座壁厚的1.2-1.5倍，筋板与筒壁、基座的连接处做了圆角过渡，避免应力集中导致的疲劳开裂，这也是这类支撑件设计中很容易被忽略的细节——很多新手建模时直接做直角连接，实际受载后拐角处很容易出现裂纹。底部的弧形安装面是定位基准，弧形的曲率半径需要和配套安装的圆柱梁或者圆管外径完全匹配，保证安装时接触面贴合率不低于70%，避免点接触导致的安装松动；弧形面两侧伸出的带缺口安装耳，是用来穿装紧固螺栓的，缺口的设计是为了安装时可以快速卡入预设的螺栓位置，不需要完全拧下螺母就能完成构件的位置调整，适配现场安装时的微调需求，基座平面上预留的沉孔则是用来安装定位销，完成位置校准后打入定位销，避免长期运行中构件出现移位。

设计这类构件的时候，首先要确定的是上部铰接孔的中心高，这个尺寸直接决定了配套铰接部件的运动轨迹边界，中心高的公差需要控制在±0.1mm以内，避免铰接部件运动时出现干涉；其次是底部弧形面的中心与铰接孔中心的位置度要求，两者的平行度误差需要控制在0.05mm/m以内，否则安装后铰接轴会出现别劲的情况，大幅提升转动阻力，加速轴承或者轴套的磨损。安装边界方面，构件整体的外轮廓宽度需要比安装位的预留空间小至少5mm，预留出紧固工具的操作空间；上部铰接筒的轴向长度不能超过配套铰接部件的宽度，避免铰接部件转动时与筒壁发生摩擦；底部安装耳的螺栓孔中心距需要匹配设备机架上预设的安装孔位，通常孔位会做0.5-1mm的间隙设计，方便安装时的位置微调。

从建模逻辑来看，这类零件适合采用多实体组合后合并的建模思路，先分别拉伸出底部基座、上部铰接筒、两侧加强筋的基础轮廓，再对连接位置做圆角过渡处理，最后切除安装孔、缺口以及定位沉孔，建模过程中需要重点关注各个特征的拔模角度，如果是采用铸造工艺生产的话，所有非加工面都要做1-3度的拔模斜度，加工面则要预留0.5-2mm的加工余量，尤其是铰接孔内孔、底部弧形定位面这些配合位置，余量设置要匹配后续的机加工工艺，避免余量过大导致加工成本上升，或者余量不足导致废品率提升。另外，构件的壁厚设计要尽量均匀，避免出现壁厚突变导致的铸造缺陷，比如上部铰接筒与筋板连接的位置，如果壁厚差超过3mm，铸造时很容易出现缩松缺陷，直接影响构件的整体强度。

在实际选型应用中，这类支撑构件的承载能力主要由材质和筋板结构决定，普通工况下采用HT200灰铸铁铸造即可满足需求，有冲击载荷的工况则可以选用ZG270-500铸钢或者Q235钢板焊接加工，焊接件需要在焊接后做去应力退火处理，避免后续加工或者使用过程中出现变形。铰接孔内如果是配套滑动轴承，孔的表面粗糙度需要达到Ra1.6，如果是配套滚动轴承，孔的公差带要选H7，保证轴承外圈的安装配合精度；底部弧形定位面的粗糙度达到Ra3.2即可满足定位需求，安装耳的螺栓孔粗糙度不需要过高要求，Ra12.5就可以满足装配需求。
