多通接口铸铜流体转接阀体结构设计

在液压动力单元、小型润滑系统、紧凑型气动控制回路的布局搭建中，流体通路的转接往往是最容易被忽略却直接影响系统可靠性的环节，这款多通接口的铸铜转接构件，正是针对狭小安装空间内多管路交汇的工况设计的。不同于常规直通或直角转接接头，该构件整合了四个不同朝向的通路接口，能够在单一安装点位完成三路不同方向流体管路的汇通与转向，大幅减少管路排布中所需的接头数量，降低管路连接点的泄漏风险，同时压缩整体管路布局所占用的空间，适配设备内部紧凑的安装腔室。

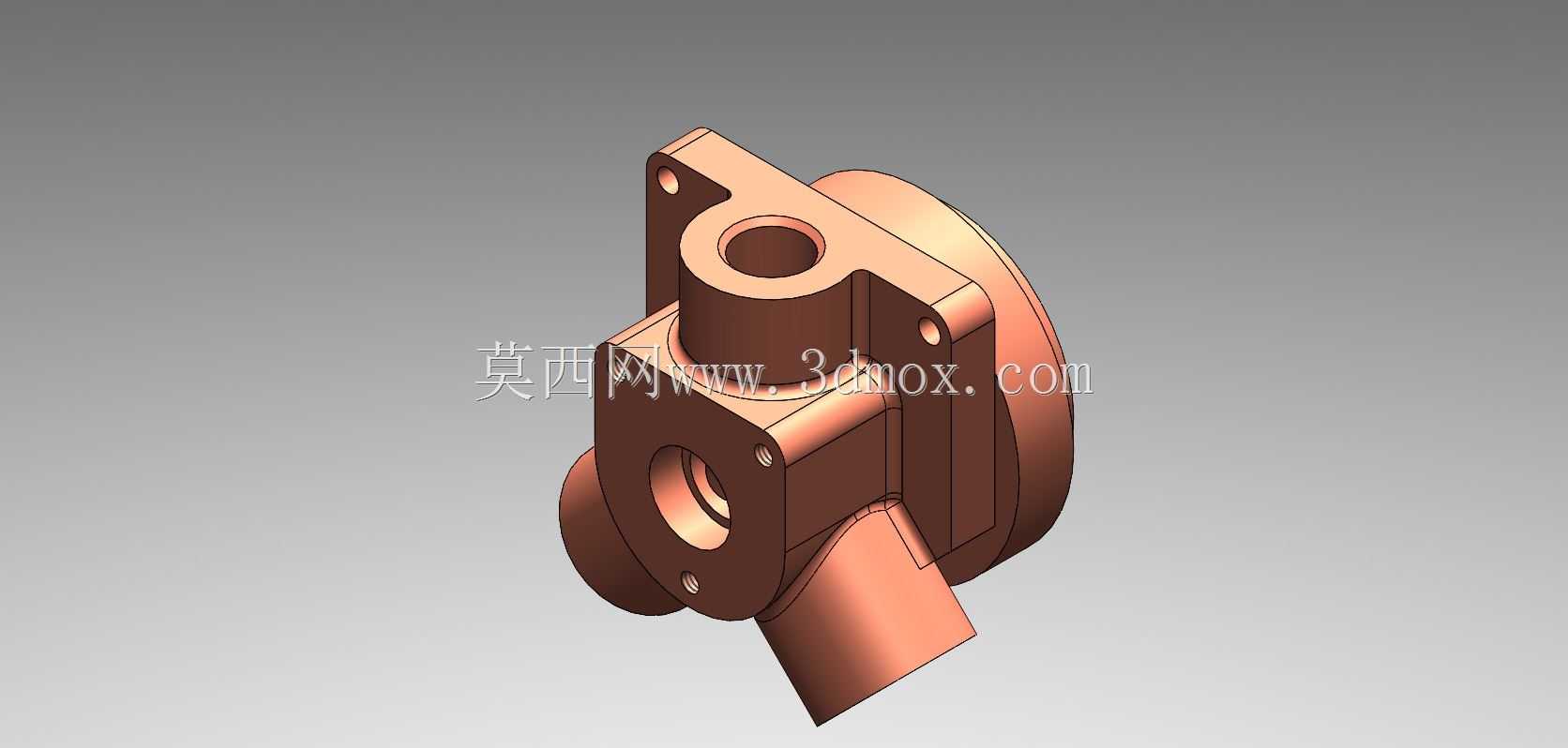

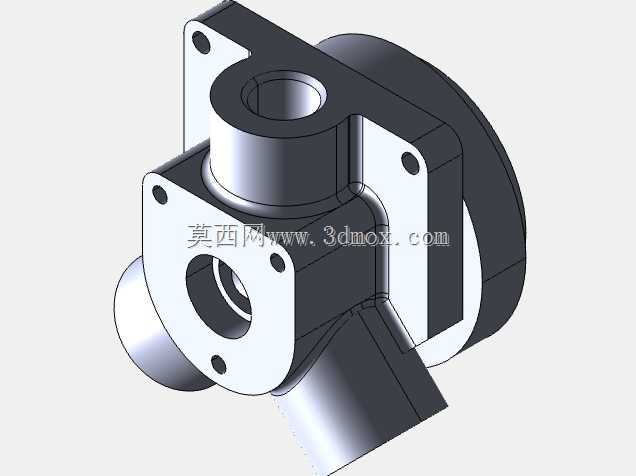

从结构设计逻辑来看，构件主体采用一体化铸造成型后做机加工精加工的工艺路线，主体基座为带法兰边的圆盘结构，法兰边上预留三个均匀分布的安装孔，可通过螺栓直接固定在设备安装面板或阀组基座上，安装面做铣平处理，保证安装后与贴合面的密封性能，避免流体从安装缝隙渗漏。主体向上延伸出一个带中心通孔的圆柱凸台，凸台顶端做内孔倒角处理，方便管路插入时的导向，凸台侧面与主体衔接处做圆角过渡，消除铸造应力集中点，避免长期受流体压力冲击出现结构开裂。主体侧向伸出两个不同角度的管状接口，一个为水平朝向的通孔接口，另一个为斜向下伸出的接口，三个通路最终在主体内部的腔室完成汇通，内部流道做圆弧过渡处理，避免直角流道造成的流体阻力激增，减少流体输送过程中的压力损失，同时降低流道内杂质滞留堵塞的概率。

在安装边界的考量上，该构件的法兰安装盘直径控制在适配常规小型阀组的安装尺寸，安装孔的孔距符合通用液压辅件的安装孔位标准，可直接替换同规格的多通转接块，无需对原有安装面板做二次打孔修改。各接口的外径尺寸匹配常用的硬管插入尺寸与软管卡套规格，不需要额外配置转接头即可完成管路装配。斜向伸出的接口角度经过反复校核，保证装配后管路不会与周边的其他阀件、固定结构产生干涉，即使在密集排布的阀组区域，也能留出足够的管路弯曲空间，避免管路因强行弯折产生的应力集中，延长管路的使用寿命。

从实际使用场景出发，这类多通转接构件常应用在小型机床的润滑系统中，用来将单路输出的润滑油分流到多个不同方向的润滑点，也可用于小型气动设备的气路分配，将主气路的压缩空气分流到不同的气动执行元件端。铸铜材质本身具备良好的耐腐蚀性与切削加工性能，能够适配润滑油、压缩空气、低压液压油等多种常见工业流体的输送需求，材质本身的强度也能承受常规工业系统的工作压力，不会因长期受压出现结构变形。构件外露的安装面与接口端面都做了平整加工，保证密封件安装后能够均匀受压，实现可靠的静密封效果，减少日常运维中密封件更换的频率。在建模过程中，需要特别注意内部流道与外部接口的同轴度要求，各安装孔的位置度公差需要控制在合理范围内，避免安装时出现螺栓无法穿入、接口对接错位的问题，同时所有的锐角边都需要做倒钝处理，避免装配过程中划伤操作人员或损坏密封件。
