带安装底座立式铰接支撑机械零件

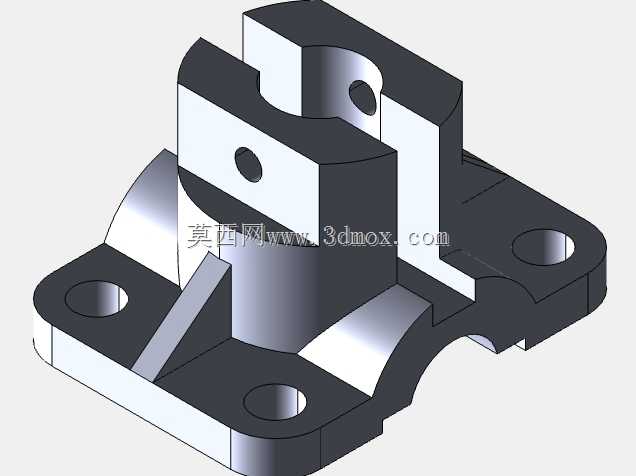

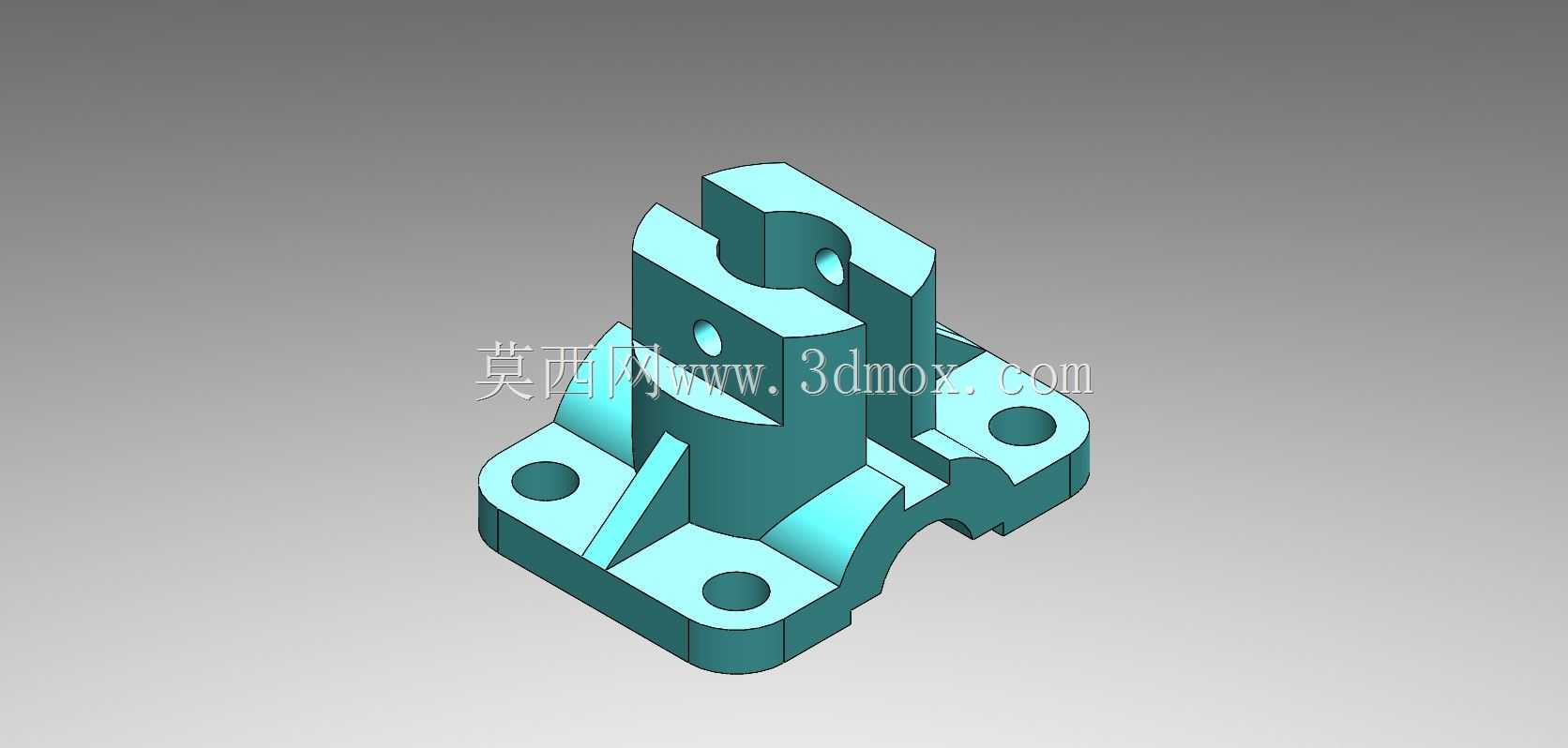

做机械结构设计快十年，这类带安装法兰底座的立式铰接支撑件，在各类工业设备里的出镜率其实比很多人想象的高，不少人刚接触建模的时候容易把它当成单纯的练习件，但实际在工装夹具、小型自动化输送线的侧边定位、非标设备的铰接支撑工位上，这类零件的使用场景非常普遍。先从实际安装边界说，这个零件的底部是异形法兰安装面，三个带沉孔的安装孔呈三角分布，这种布局不是随便画的，三角排布的安装孔在承受侧向倾覆力矩的时候，比四角排布更不容易出现安装应力集中，尤其是当上部铰接位承受径向摆动力的时候，三个安装点的受力分配更均匀，不会因为某个孔位虚接导致整个支撑件偏斜。安装的时候要注意，底部法兰和安装基面的贴合面不能有凸起的加工残留，三个沉孔的深度要匹配对应规格的内六角圆柱头螺钉长度，螺钉拧入基面的深度要保证在螺纹公称直径的1.2到1.5倍之间，不然长期受交变载荷容易出现螺纹滑牙。

再看上部的结构，中间立式主体的顶部是开式铰接槽，槽内有贯通的销轴孔，这个位置是整个零件的核心功能区，用来穿装铰接销轴，连接需要做小角度摆动的连杆或者摆臂构件。槽的两个侧壁厚度做了等厚设计，而且在侧壁和主体立柱的衔接位置做了圆弧过渡，不是直角相接，这是为了避免应力集中——很多新手建模的时候容易直接做直角衔接，实际做有限元分析的时候就能看到，直角位置的应力峰值会比圆弧过渡高30%以上，长期受摆动力的话很容易在转角位置出现疲劳裂纹。立柱侧面的加强筋也不是随便加的，筋的厚度取了主体壁厚的0.8倍，从法兰面一直延伸到铰接槽的下部，刚好覆盖了立柱受侧向力时弯矩最大的区域，既不会因为筋太厚导致注塑或者铸造的时候出现缩孔缺陷，也能给立柱提供足够的抗弯支撑。

从设计思路上来说，这类零件做三维建模的时候，首先要确定的是上部铰接孔的中心高，这个尺寸直接决定了配套摆臂的摆动行程范围，中心高太高会导致整个支撑件的重心上移，稳定性下降，太矮又会限制摆臂的摆动角度，容易和安装基面出现干涉。然后是底部安装孔的位置度，三个安装孔的相对位置公差要控制在0.1mm以内，不然现场安装的时候会出现孔位对不上的情况，尤其是和型材机架配套安装的时候，型材的安装槽本身有一定间隙，但如果孔位偏差太大，螺钉强行拧入的话会给零件带来附加的安装应力，长期使用容易变形。另外，铰接孔的内壁要做适当的公差配合，一般选H7的间隙配合，保证销轴穿入之后能灵活转动，不会出现卡滞，同时孔的两端要做倒角，方便销轴装配的时候导入，也能去除孔口的毛刺，避免装配的时候刮伤销轴表面。

实际使用的时候，这类支撑件一般用在受力不大的铰接工位，比如小型料仓的挡料板摆动支撑、工装夹具的快速压臂铰接座、输送线侧挡的调节支架位置，因为整体结构紧凑，安装占用的基面面积小，三个螺钉固定之后的稳定性足够承受几百牛的径向摆动力。建模的时候还要注意，零件的所有外部棱边都做了0.5mm的圆角处理，不是为了好看，是为了避免加工和装配的时候锋利的棱边划伤操作人员，也能减少零件在搬运过程中因为磕碰导致的边缘崩缺。如果是用金属材质加工的话，一般选45号钢做表面发黑处理就足够应对常规工况，如果是在有腐蚀的环境下使用，可以换成304不锈钢，相应的壁厚可以适当减薄10%左右，因为不锈钢的强度和韧性比普通45号钢更优。另外，立柱侧面的那个小通孔，是用来安装润滑油杯的，定期往铰接孔位置加注润滑脂，减少销轴和孔壁的磨损，延长整个铰接副的使用寿命，很多人建模的时候容易忽略这个油孔，实际用的时候就会发现铰接位置缺油，磨损速度特别快，用不了几个月就会出现旷量，导致整个机构的定位精度下降。
