莫比乌斯环状曲面过渡练习构件

在日常的机械结构设计练习中，这类单曲面连续过渡的环形构件常被用来训练曲面建模的连续性把控能力，很多刚接触高阶曲面建模的工程师都会从这类无明显棱角、曲面全程顺滑衔接的构件入手，熟悉G1、G2连续在实体建模中的实际落地逻辑。从实际应用场景来看，这类连续曲面的环形结构并非只存在于练习场景中，在轻工设备的导向过渡件、物料输送的无卡滞导轨环、甚至部分手持设备的握持结构外圈，都能看到类似的曲面设计思路——核心是利用单曲面连续无断点的特性，消除结构上的尖锐棱角，避免物料输送过程中的卡滞、人员操作接触时的剐蹭，同时也能在部分流体导向场景中减少紊流产生的概率。

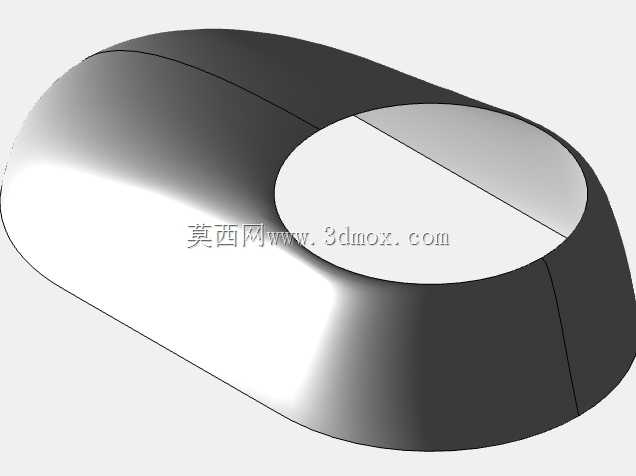

从结构功能特性来看，这个构件整体为闭合环形结构，中间预留的贯通圆孔可作为安装定位或者穿线、过料的通道，外侧的曲面从任意一点出发沿着环面行进都能回到起点，不存在传统环形构件的内外表面分界，这种特性用在需要环形滑动的接触场景中时，能让配合的接触件全程保持贴合曲面滑动，不会出现跨越棱边的卡顿感。设计这类构件的时候，首先要确定中心圆孔的基准尺寸，这个尺寸直接决定了构件的最小安装边界——如果是作为穿线环使用，中心孔直径必须大于穿过的线束外径总和，预留至少10%的间隙避免线束磨损；如果是作为滑动导向环，中心孔需要和配套的芯轴保持间隙配合，公差带通常选H7/g6的间隙配合等级，保证滑动顺畅无卡滞。

建模过程中首先要绘制中心的基准圆，确定环体的中心轨迹线，之后绘制截面轮廓，这里的截面并非正圆形或者正椭圆形，而是带有一定倾斜角度的类椭圆截面，沿着中心轨迹线扫描的时候需要控制截面的扭转角度，让整个环面形成连续的单侧曲面过渡，扫描过程中要随时检查曲面的曲率分布，避免出现局部曲率突变的褶皱——很多新手做这类练习的时候容易在扫描路径的闭合位置出现曲面接痕，这时候需要调整截面的对齐方式，用路径切线方向作为截面的法向参考，同时在闭合点位置做曲率约束，保证接痕位置的曲面连续性和其余位置一致。

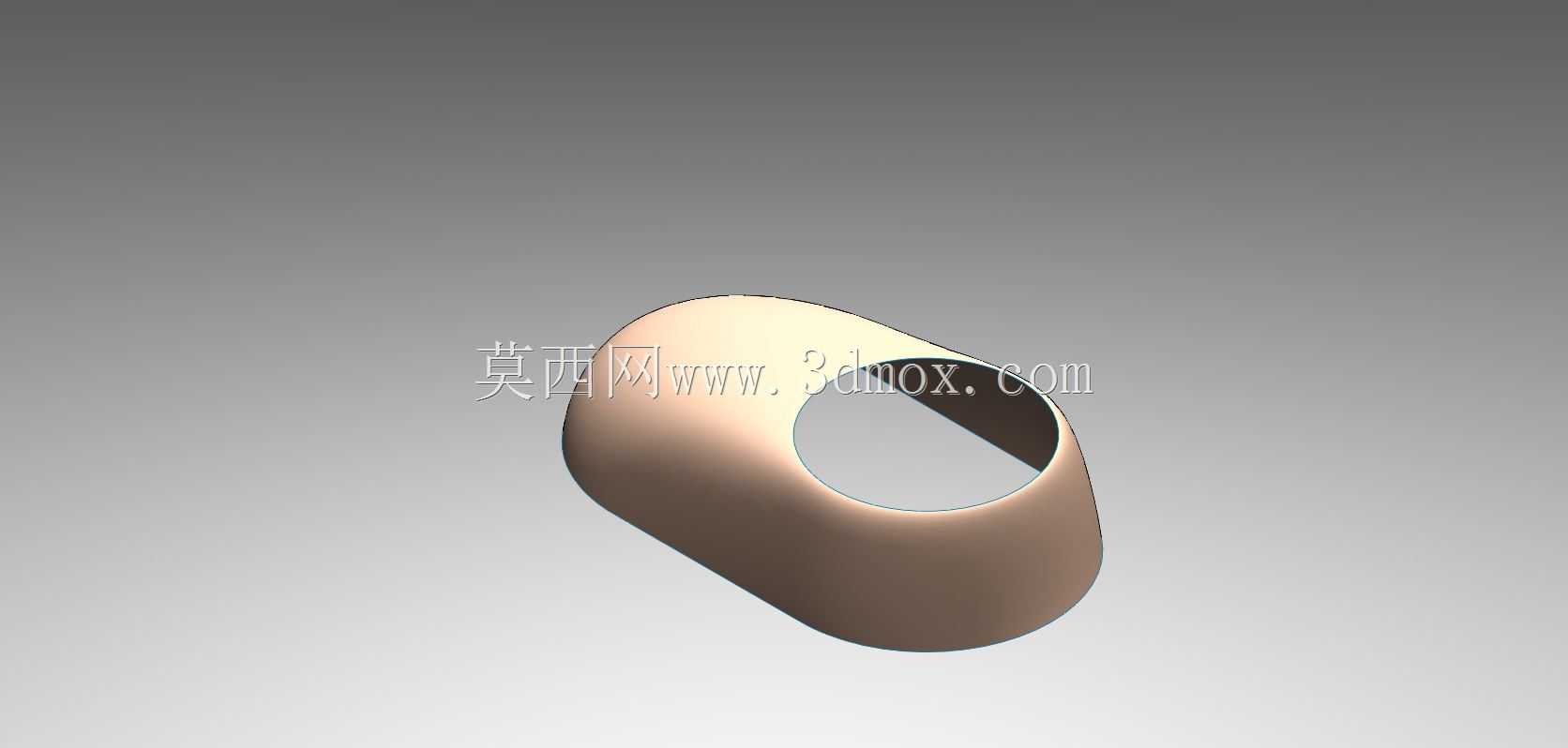

从安装边界来看，这个构件的整体外轮廓是类椭圆形的扁平环，安装时占用的平面空间由长轴和短轴的尺寸决定，厚度方向的尺寸则由截面的最大高度决定，如果是嵌入安装的场景，需要在安装基体上开出和外轮廓匹配的沉槽，沉槽深度略小于构件厚度，让构件表面略高于基体表面，避免配合件滑动时和基体边缘发生剐蹭；如果是悬空安装的场景，只需要通过中心孔配合定位销轴固定即可，不需要额外的安装法兰，因为整个环体的曲面本身就是工作接触面，额外的安装结构反而会破坏曲面的连续性，影响使用效果。

在实际工业应用中，这类连续曲面结构的加工通常会采用五轴铣削或者3D打印的方式，传统三轴铣削很难加工到环体内侧的曲面部分，容易出现加工不到位的残留，五轴加工时需要根据曲面的曲率变化调整刀轴角度，保证刀具和加工面始终保持合适的接触角度，避免过切或者加工残留；如果是采用非金属材料3D打印，需要注意打印时的支撑设置，因为环体中间是悬空结构，需要在中心孔位置添加易拆除的支撑，避免打印过程中结构变形。很多工程师在做这类练习的时候，往往只关注曲面的外观顺滑度，忽略了实际加工的工艺性，比如曲面的最小曲率半径如果小于加工刀具的半径，就会出现加工不到位的问题，所以在建模阶段就要提前考虑后续加工的刀具选型，把曲面的最小曲率半径控制在可用刀具半径的1.2倍以上，给加工预留足够的余量。

另外这类曲面结构在做受力分析的时候，和传统的棱边结构有明显区别，连续曲面的应力分布会更加均匀，不会在棱边位置出现应力集中，所以在承受环形载荷的时候，相同截面面积的连续曲面环比带有棱边的环形构件承载能力高15%左右，这也是很多重载导向环会采用类似曲面设计的原因。练习这类构件的建模，本质上是训练工程师对曲面连续性、工艺性、结构受力三者的平衡把控能力，不是单纯为了做一个好看的外观件，而是要在满足外观顺滑的前提下，兼顾后续的加工可行性和实际使用的结构强度，这也是机械结构设计中很核心的能力点——很多看起来简单的曲面结构，背后都藏着对公差、工艺、受力的多重考量，不是随便扫掠出一个环体就能满足实际使用要求的。
