铰接式重载连接夹持构件结构设计

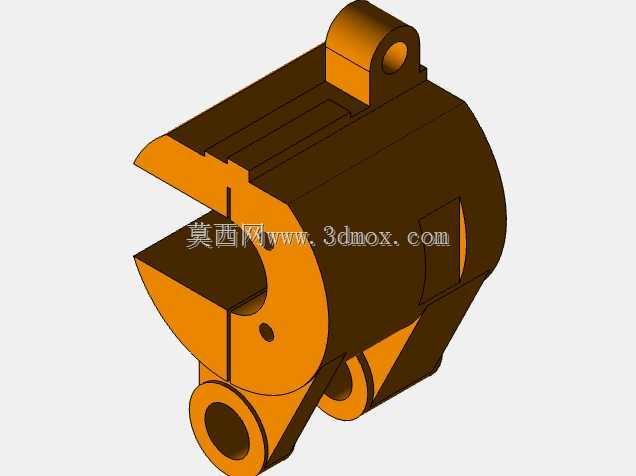

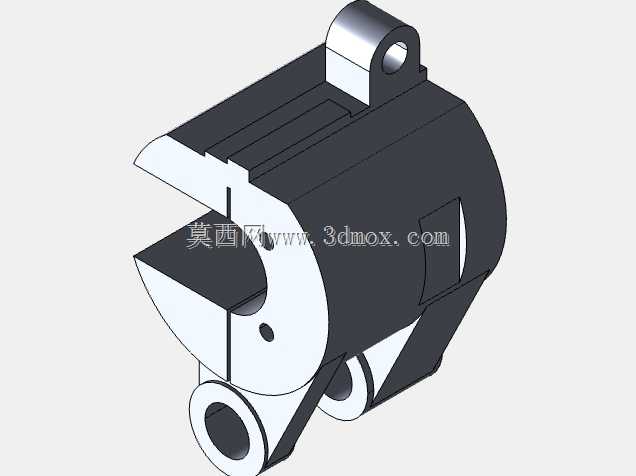

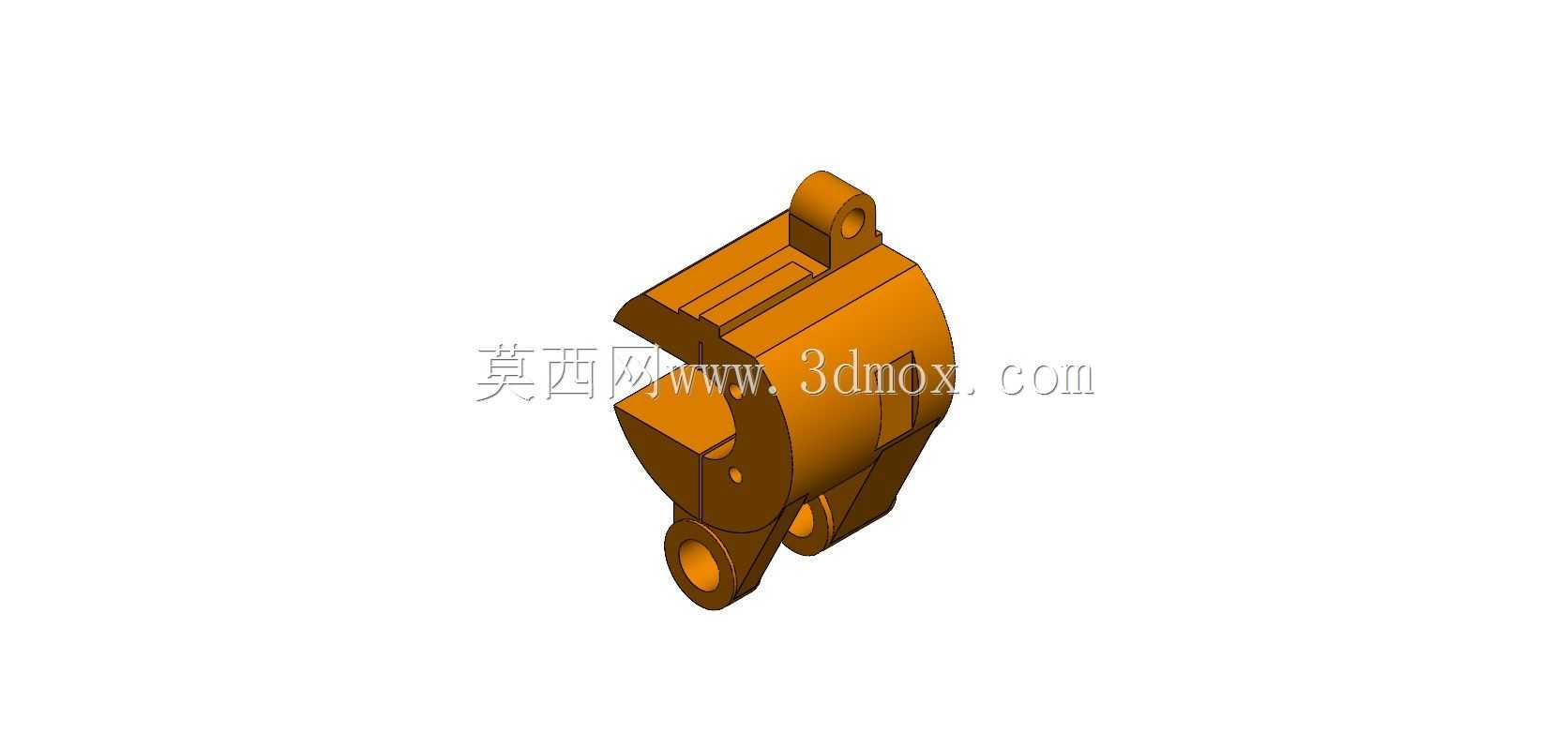

　　该铰接式夹持构件多用于重载工况下的部件铰接传动场景，常见于工程机械作业臂连接端、重载工装夹具的夹持执行端、液压设备的铰接支撑部位，核心作用是实现两个相对运动部件之间的铰接连接，同时传递径向载荷与部分轴向载荷，允许连接部件在设定角度范围内做往复摆动，适配设备作业过程中的角度调整需求，避免刚性连接带来的应力集中断裂问题。从结构设计逻辑来看，构件主体采用半包覆式腔体结构，主体弧形腔体为核心载荷承载区，壁厚按照等强度设计原则做渐变处理，载荷传递路径上的壁厚做加厚处理，非主要承载区域做适度减薄，在保证整体结构强度的前提下尽可能降低构件自重，减少运动过程中的惯性载荷。

　　构件上端设置带通孔的单耳铰接座，孔位内可压装自润滑衬套，降低铰接销轴转动过程中的摩擦损耗，适配长期往复摆动的工况需求，减少日常维护频次；下端对称分布两个同轴铰接孔位，可通过销轴与下方的固定基座或者驱动部件连接，上下铰接孔的轴线平行度公差控制在0.02mm以内，避免安装后出现销轴卡滞、偏磨的问题。构件中部的弧形夹持腔内侧设置有定位卡槽，安装时可与被夹持部件的外凸定位结构配合，实现径向定位，防止工作过程中被夹持部件出现相对转动，保证载荷传递的稳定性；腔体外侧设置有加强筋结构，筋位走向与主载荷传递方向一致，有效提升腔体的抗变形能力，在承受侧向冲击载荷时不会出现腔体开裂的问题。

　　从安装边界来看，构件整体外轮廓的最大回转半径需要匹配安装空间的避让要求，上下铰接孔的中心距为核心安装尺寸，直接决定铰接摆动的行程范围，设计时需要根据配套部件的运动行程核算中心距参数，避免摆动过程中出现结构干涉。构件上所有铰接孔的端面都做了锪平处理，保证安装时销轴端面的压合面贴合度，避免销轴安装后出现倾斜导致的偏载问题；孔位内表面粗糙度控制在Ra1.6以内，保证衬套压装后的贴合精度，减少衬套磨损。在实际工况应用中，这类构件需要承受交变载荷与瞬时冲击载荷，因此结构设计时在应力集中的孔位边缘、腔体与耳座连接位置都做了圆角过渡处理，圆角半径根据壁厚匹配设置，避免锐角位置出现应力集中导致的疲劳断裂。

　　构件的夹持腔开合尺寸需要与被夹持部件的外径做公差配合，采用过渡配合设计，既保证安装时的装配便利性，又避免工作过程中出现相对窜动；侧面预留的紧固螺钉孔位可在装配完成后加装紧定螺钉，进一步锁定被夹持部件的位置，提升连接可靠性。这类铰接夹持构件的建模过程需要重点关注各孔位的同轴度、平行度形位公差设置，在装配验证环节需要模拟全行程摆动状态，检查构件与周边配套部件的干涉情况，同时通过有限元分析校核最大载荷工况下的应力分布，对应力超出材料许用值的区域做结构优化，比如调整壁厚、增加局部加强筋，保证构件在额定载荷下的使用寿命满足设备设计要求。对于需要频繁摆动的应用场景，上端铰接耳座的厚度需要根据销轴的剪切强度做匹配设计，避免耳座被销轴剪切失效；下端两个铰接耳的间距需要与配套连接叉的宽度做适配，保留合理的装配间隙，保证转动顺畅无卡滞。
